Relevé et maquette BIM de l'existant complexe
Immeubles anciens, patrimoine, sites industriels : nous transformons vos relevés scanner 3D ou vos plans existants en maquettes Revit, ArchiCAD et IFC exploitables.
Discuter d'un projetVoir les référencesDeux terrains où l'approximation coûte cher
Nos maquettes partent de données mesurées, au niveau de détail utile à votre projet : pas des modèles d'illustration.
Existant exigeant & patrimoine
Immeubles anciens, bureaux en réhabilitation, ERP occupés, édifices patrimoniaux. Faux aplombs, planchers déformés, réseaux non documentés : nous modélisons le bâtiment tel qu'il est, pour sécuriser vos études de l'APS à l'EXE, jusqu'au DOE numérique.
Voir les références existant 02 / SITES INDUSTRIELSIndustrie & énergie
Usines, entrepôts, centrales hydroélectriques. Architecture, structure et fluides d'après nuage de points, pour anticiper l'implantation de machines, reprendre des réseaux ou constituer un jumeau numérique, sans arrêter la production.
Voir les références industrieCe qu'on fait
Cinq métiers, une seule maquette : de la modélisation 3D à la conception architecturale complète.
- Construction de maquettes BIM (architecture, structure et fluides, séparément ou combinés) à partir de nuages de points ou de plans existants, sous Revit ou ArchiCAD
- Intégration de données dans les maquettes BIM
- Relevé par scan 3D dans toute la France, réalisé par notre partenaire Groupe LEXIMPACT (équipes certifiées MASE pour les sites industriels), couplable à un repérage amiante non destructif
- Modèles tel que construit (TQC) après réalisation
- Livrables 2D et 3D dans tous les formats usuels (PDF, DWG, RVT, IFC, PLN, SKP, STEP...), selon la charte graphique fournie, ou selon notre propre charte, éprouvée
- Extraction de données depuis les maquettes BIM
- Transmission de données aux autres corps d'état (fluides, structure, acoustique, thermique, sécurité incendie, circulation, éclairage, architecture intérieure...)
- Audit de conformité entre maquette de conception et relevé nuage de points de l'existant
- Vérification de conformité réglementaire
- Vérification de planéité
- Optimisation de dimensionnement avant préfabrication
- Mise en œuvre de géométries complexes
- Optimisation des processus de conception et gestion des risques
- Quantitatifs et données pour le contrôle des coûts
- Exploitation des maquettes pour la gestion et la maintenance du bâtiment (facility management)
- Pilotage du processus BIM
- Validation des maquettes (contenu des données, exigences BIM...)
- Harmonisation des maquettes
- Détection des interférences
- Conseil en déploiement du BIM
- Définition des exigences d'information
- Élaboration du plan d'exécution BIM
- Développement de projet complet basé sur le BIM : une prestation à part entière, si le projet le demande, par des architectes DPLG habilités à la maîtrise d'œuvre complète
Quelques références
Une sélection de projets accompagnés en modélisation et coordination BIM.
26 projets

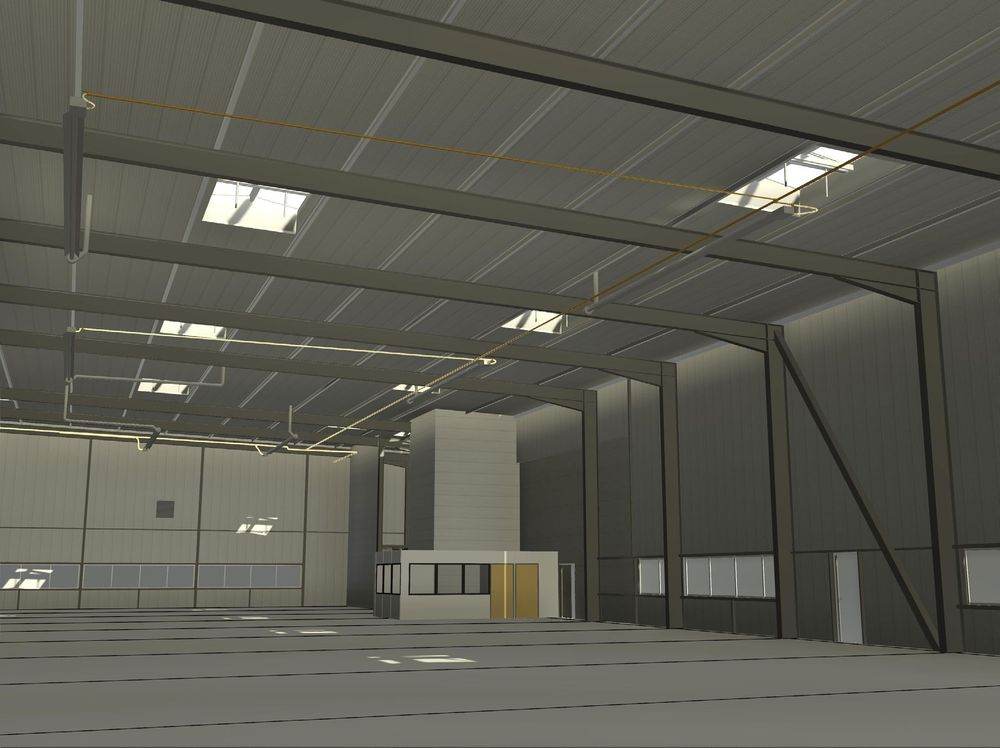

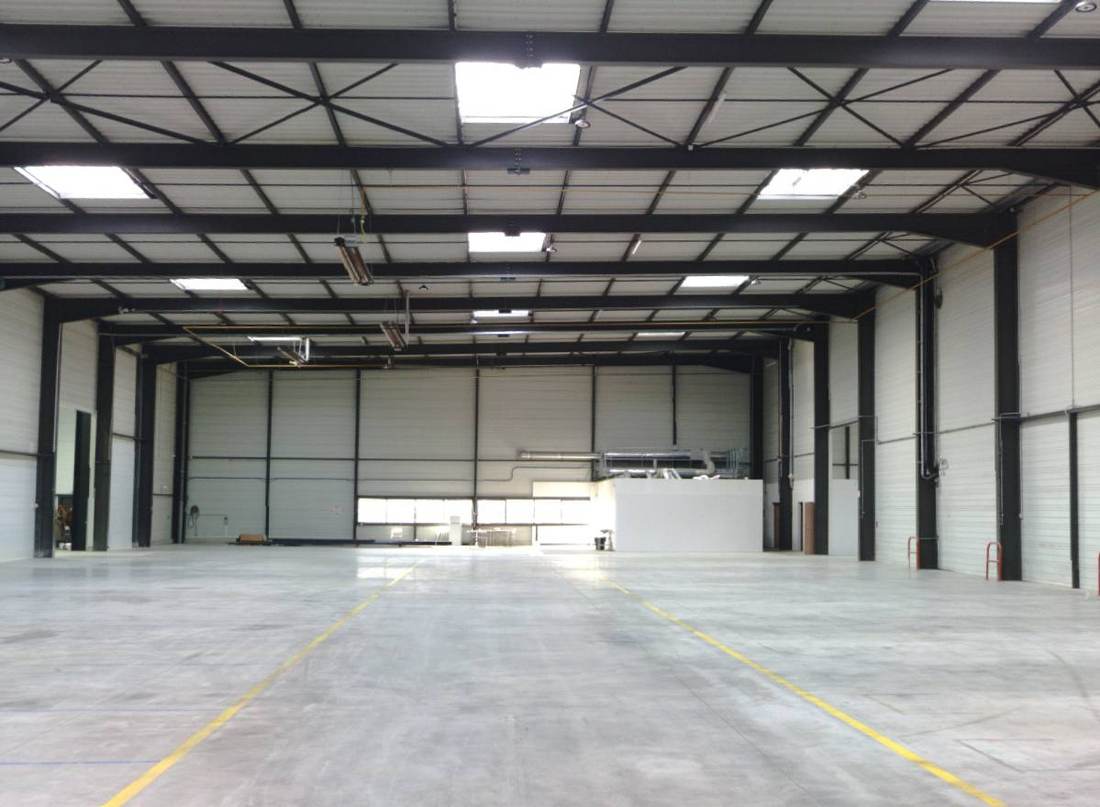

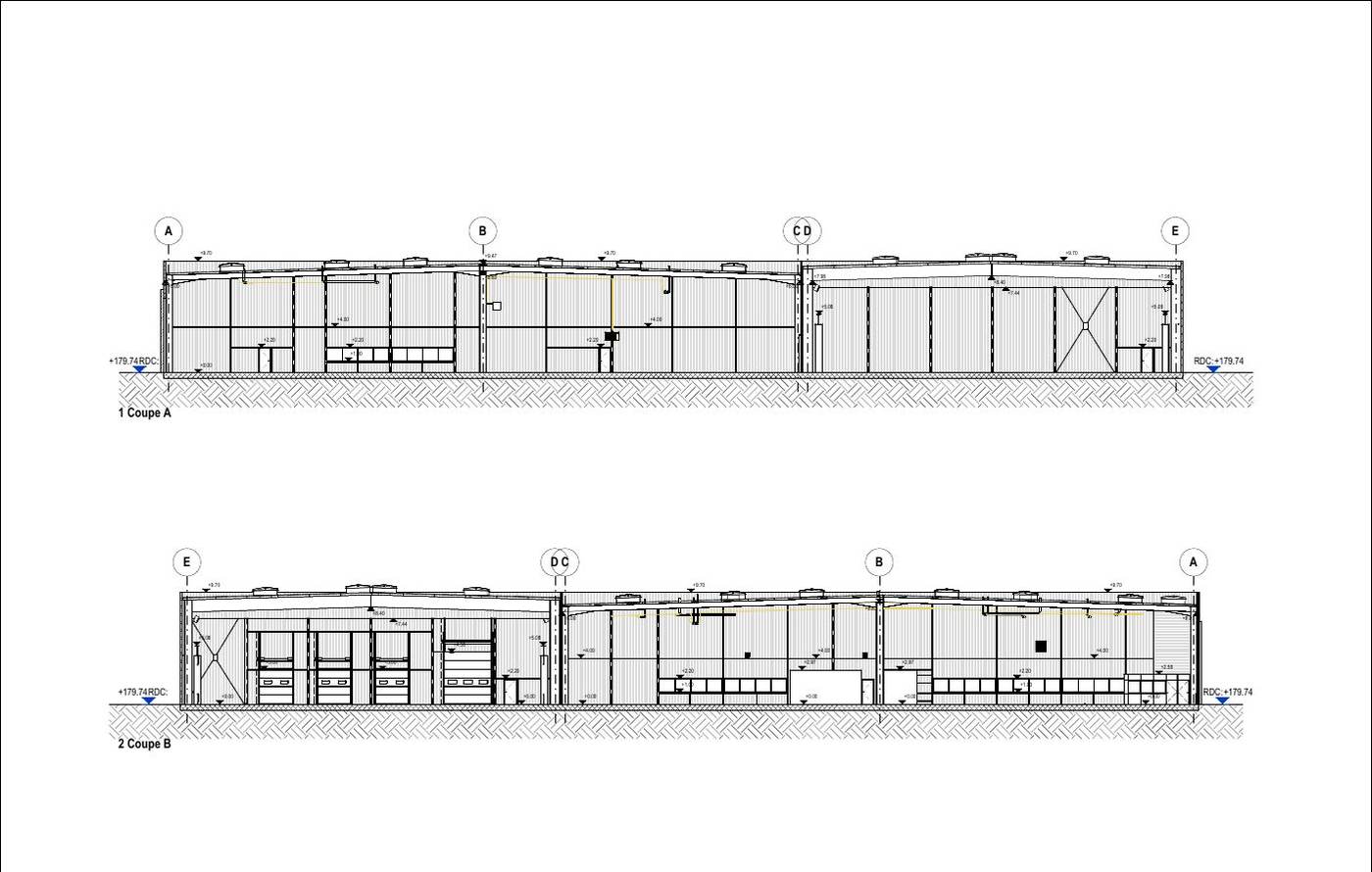

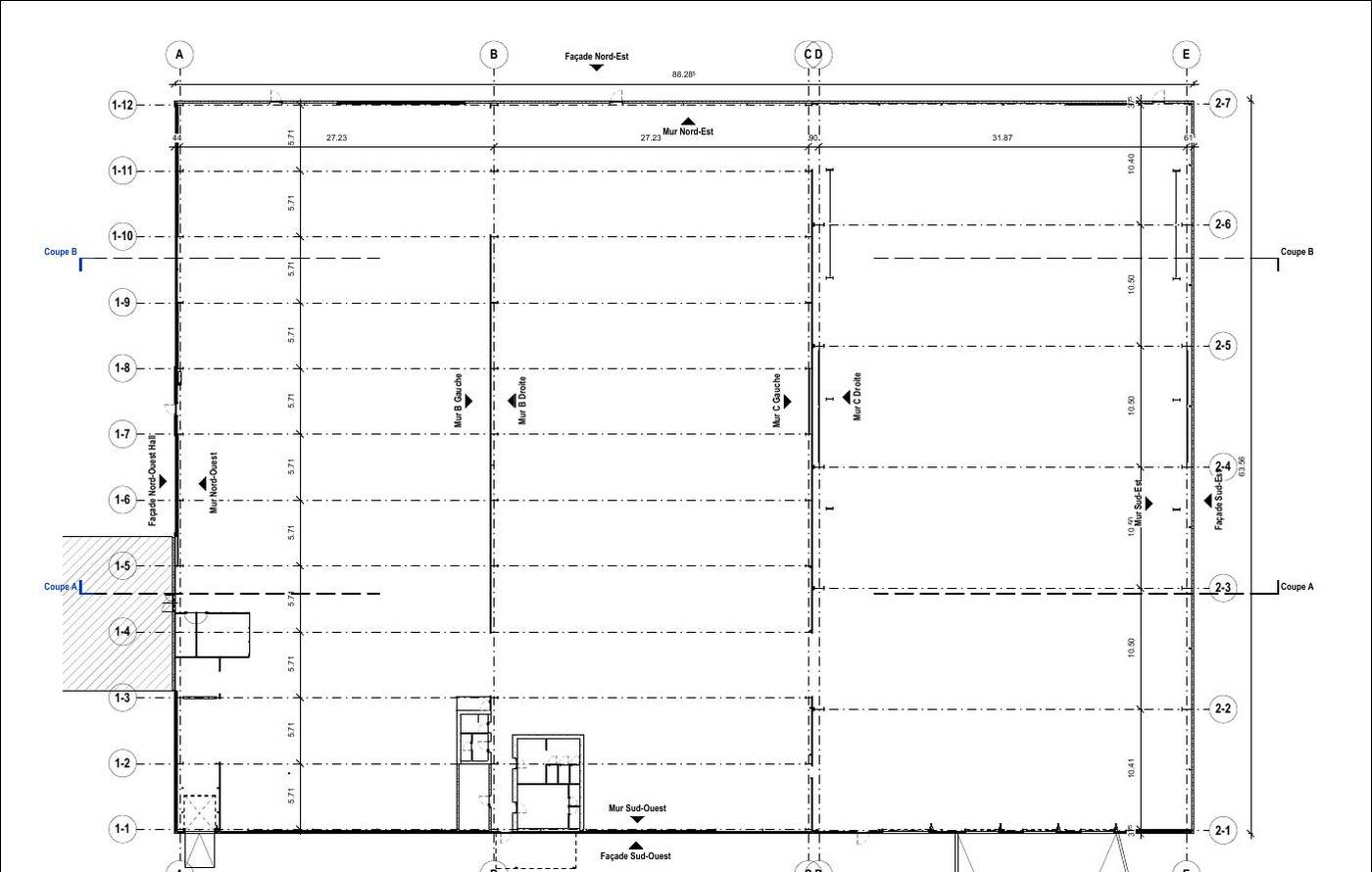

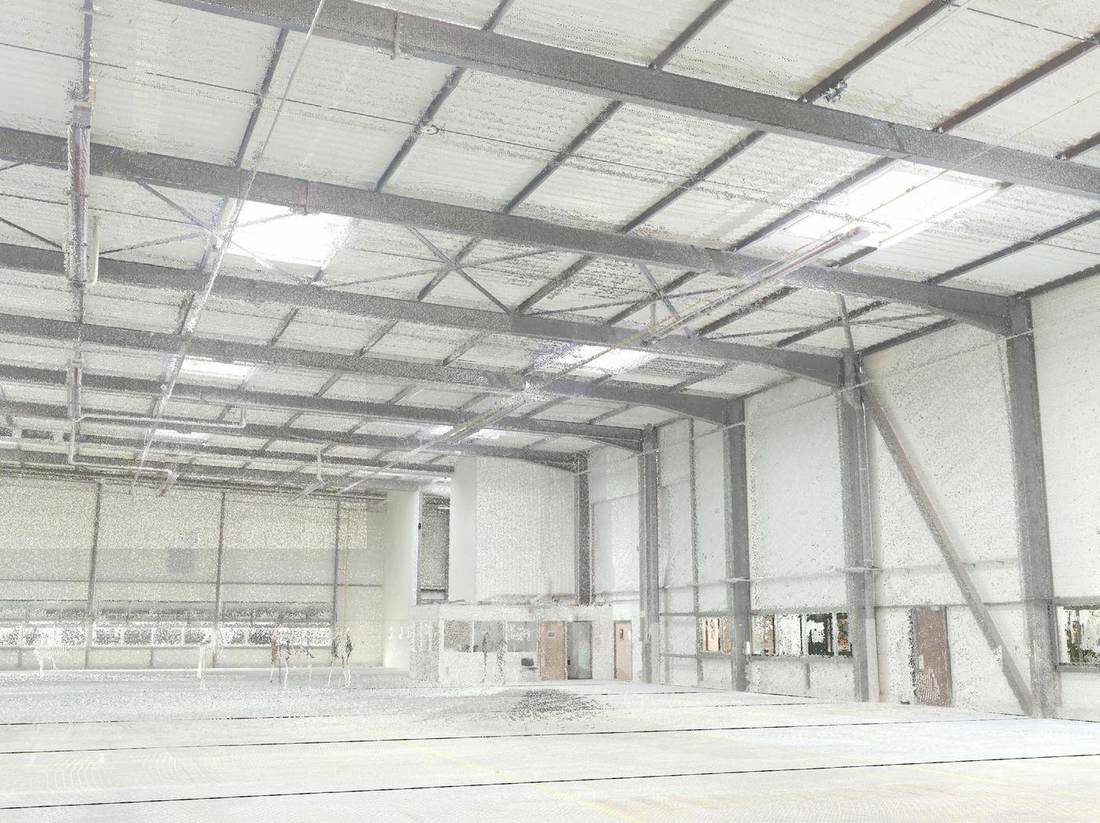

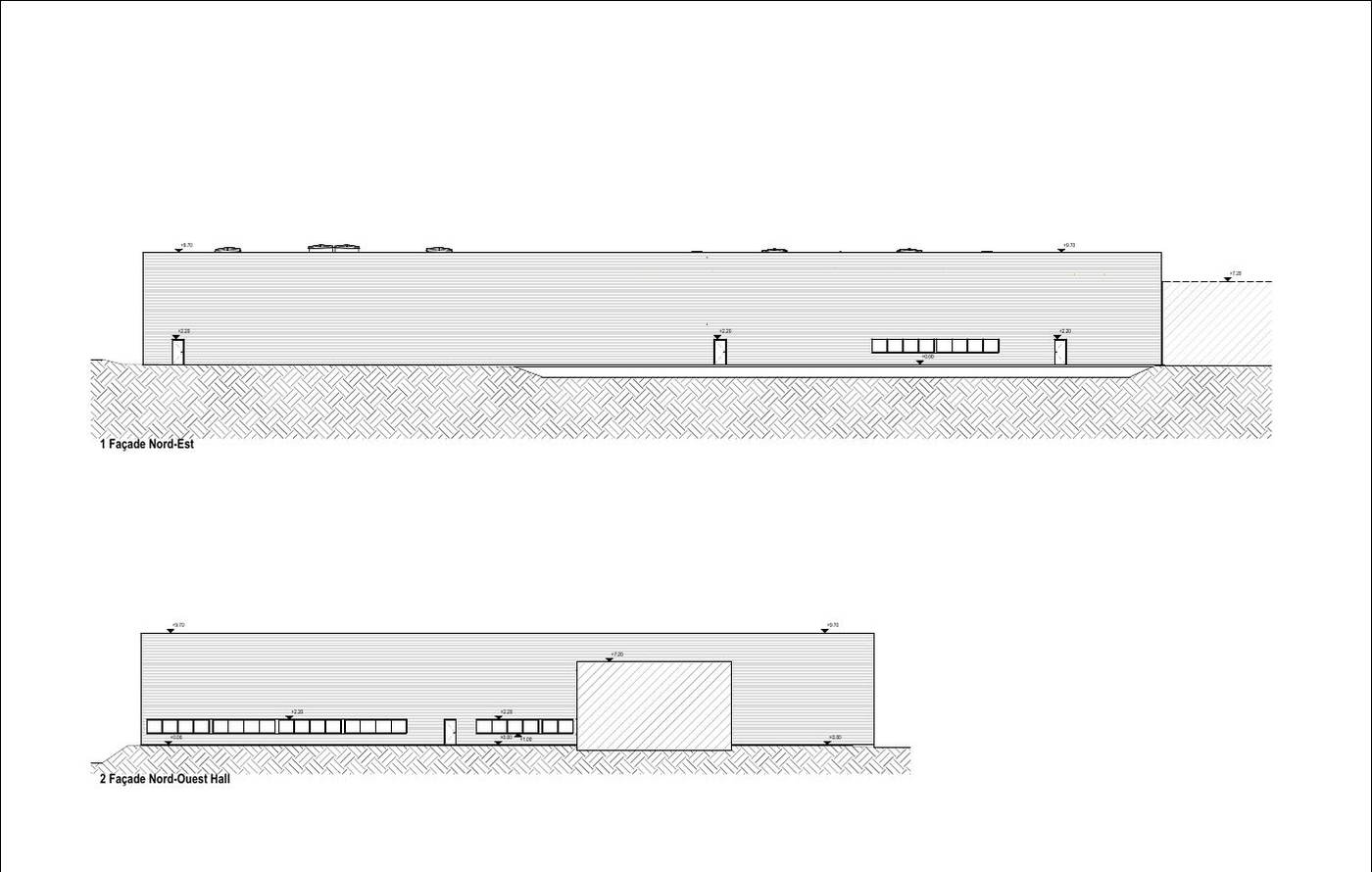

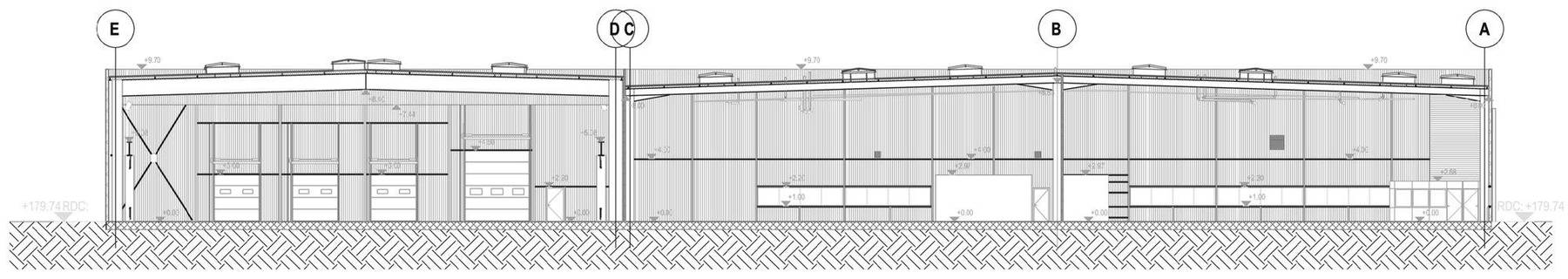

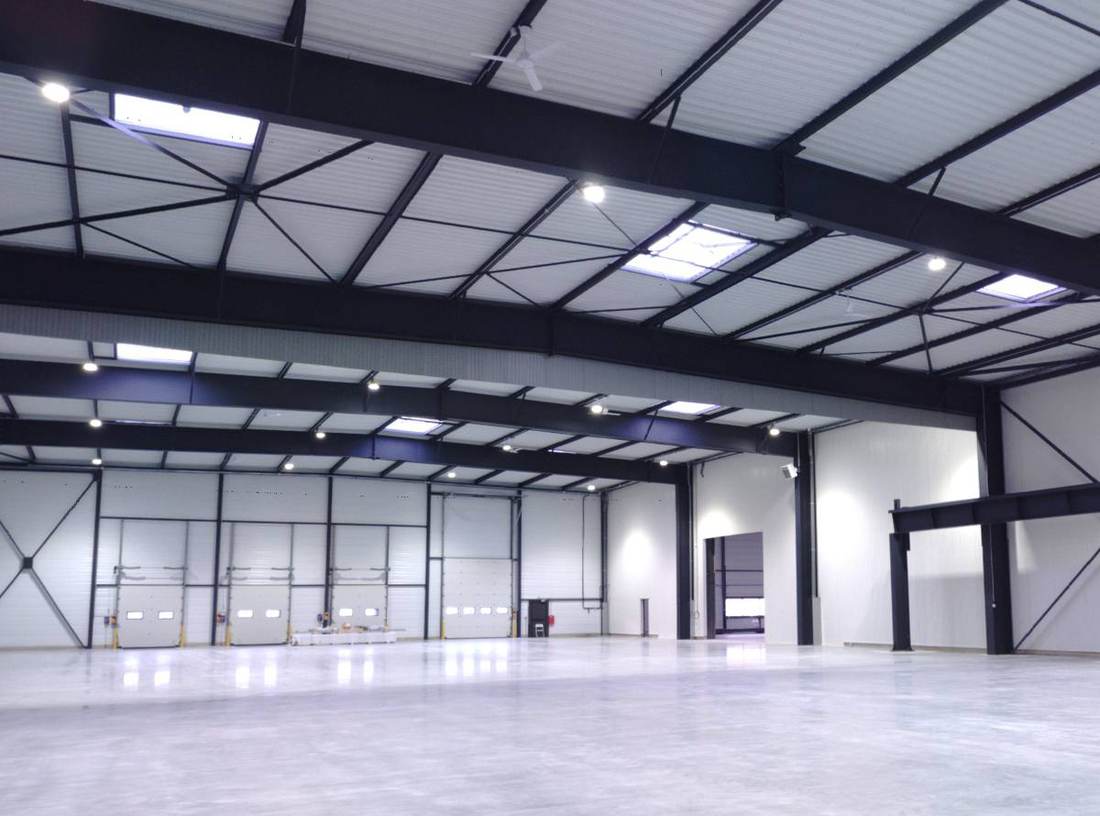

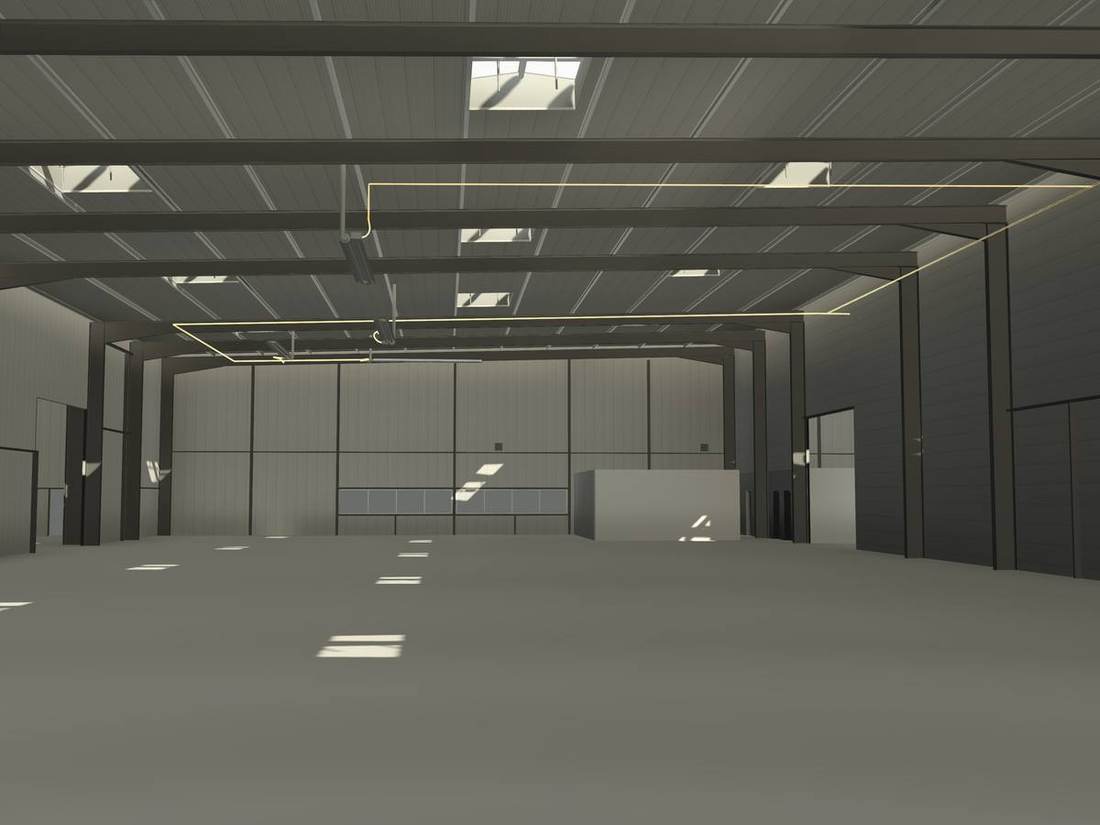

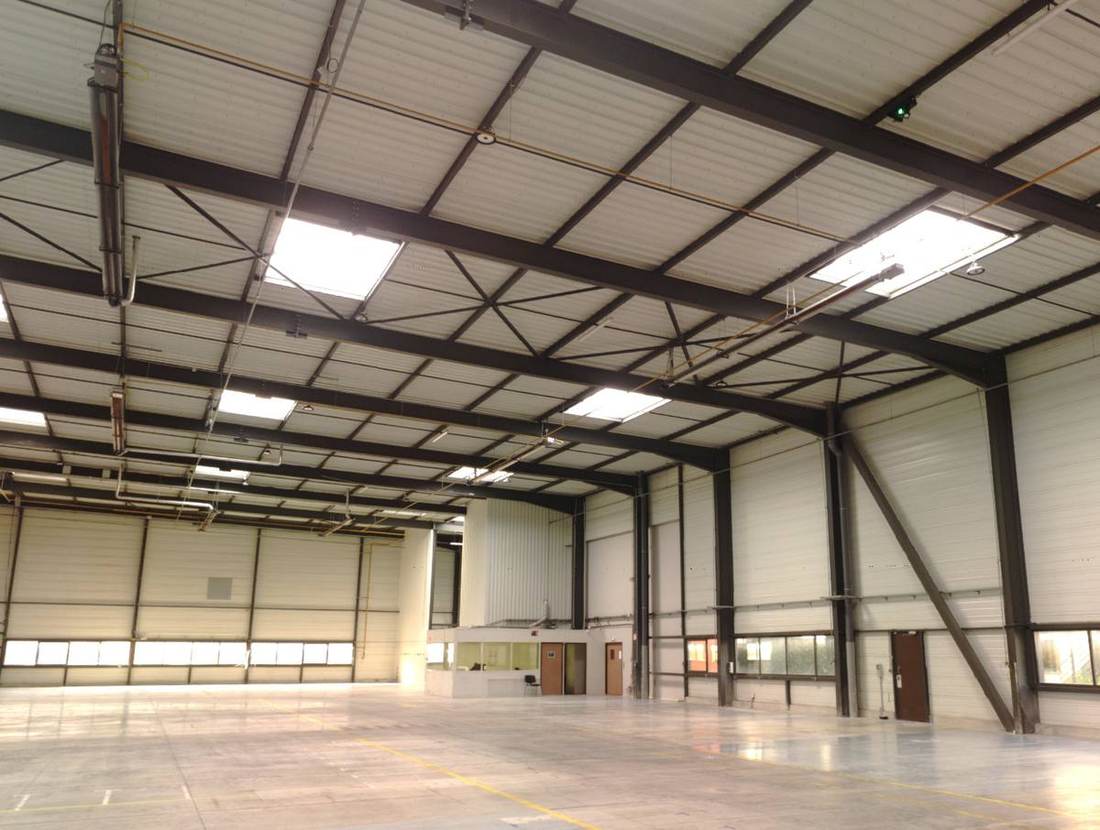

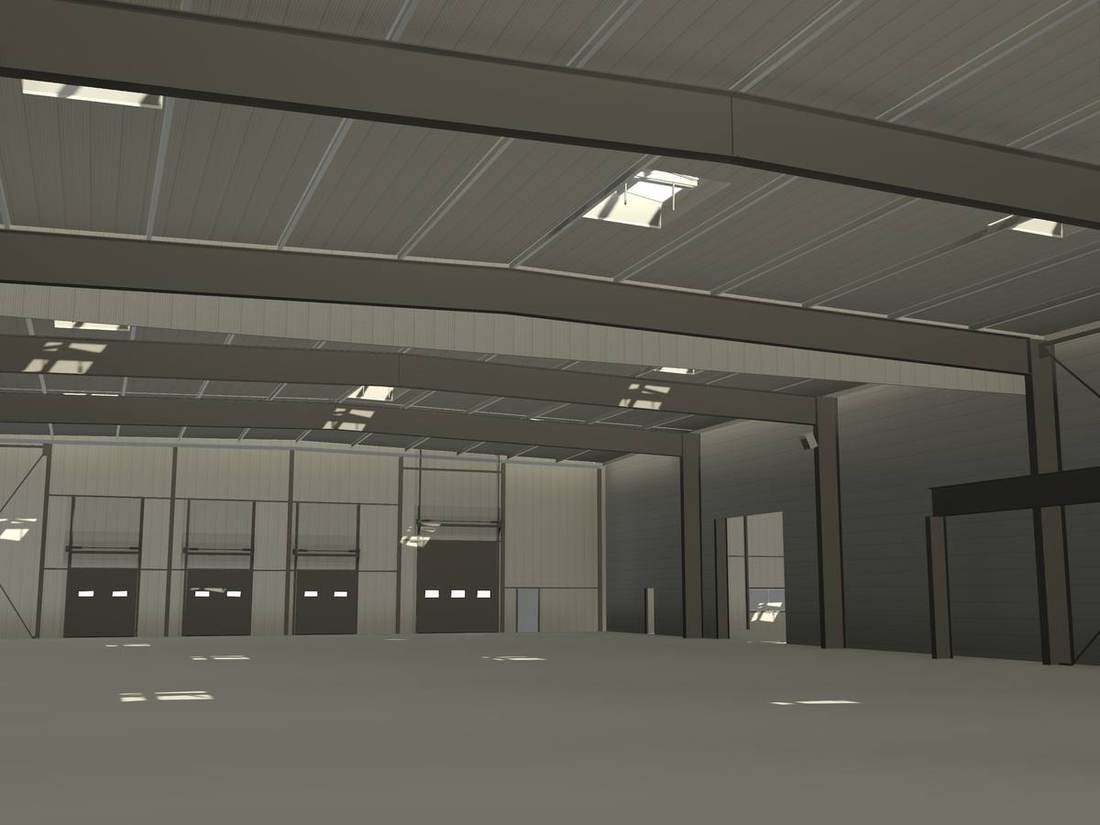

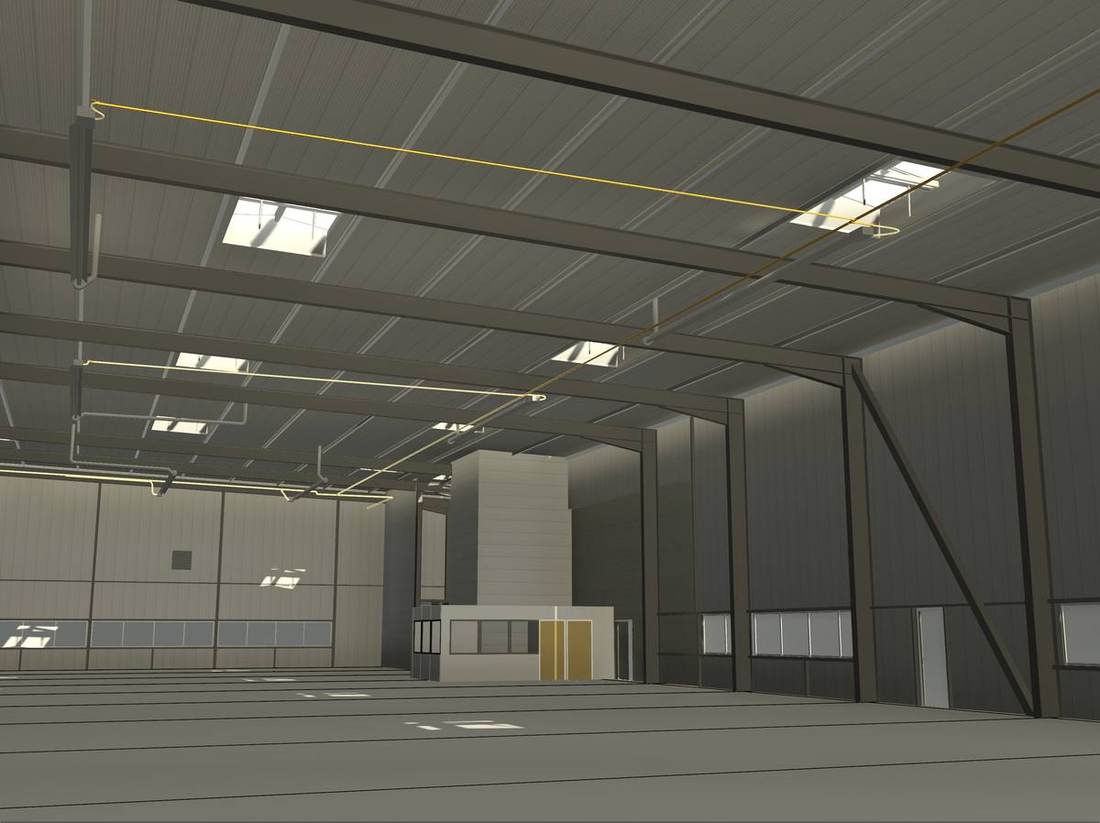

Relevé d'un entrepôt industriel
259 allée Jacques Monod, Saint-Priest, pour CBRE Design & Project
Modélisation de l'existant (architecture + structure) d'après nuage de points.

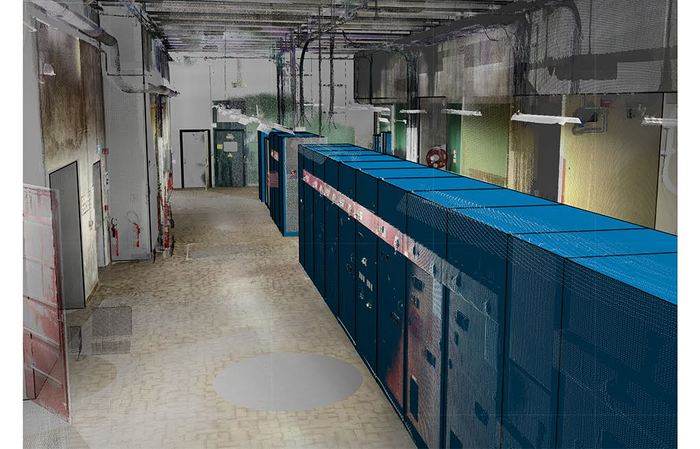

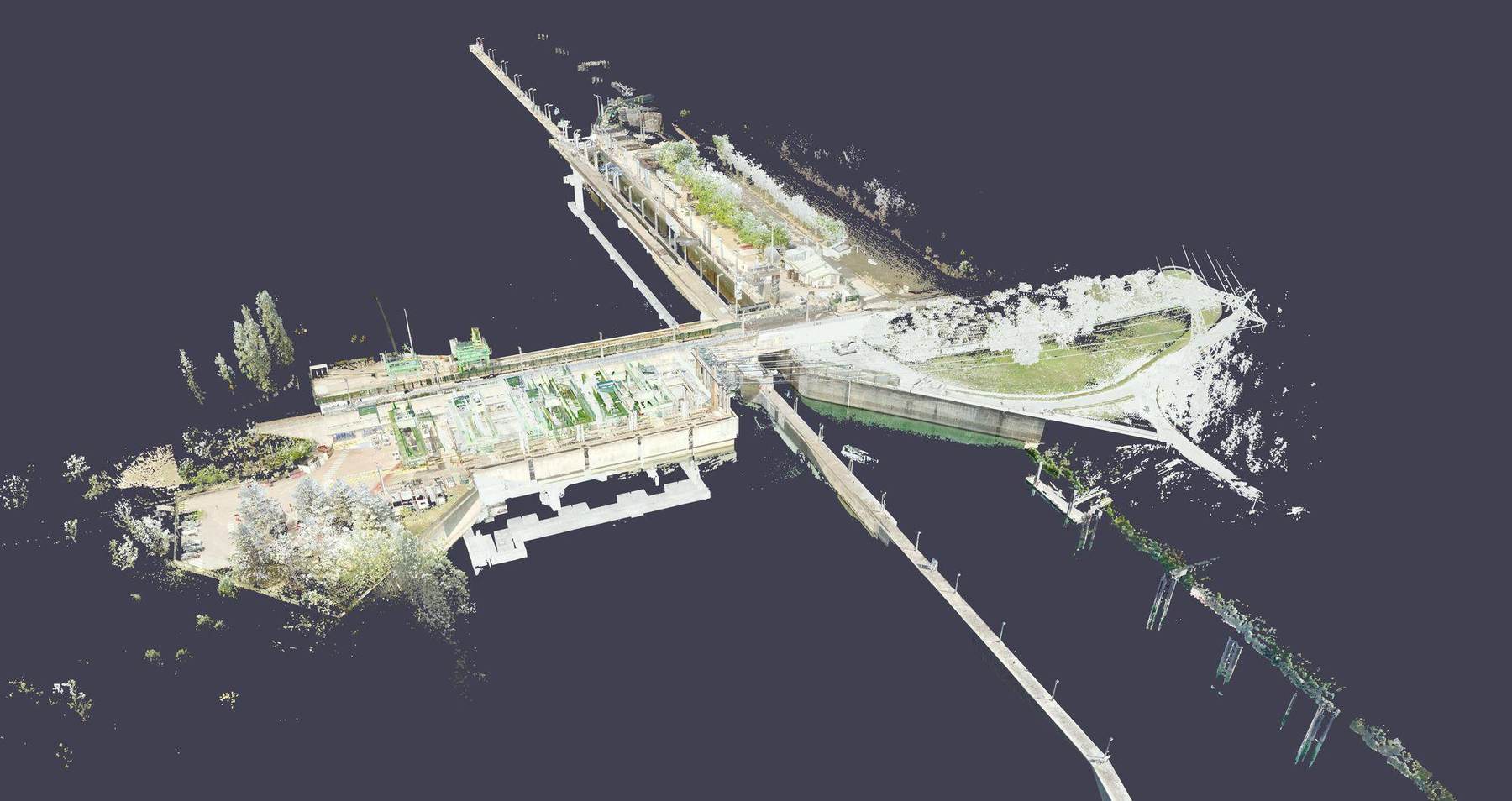

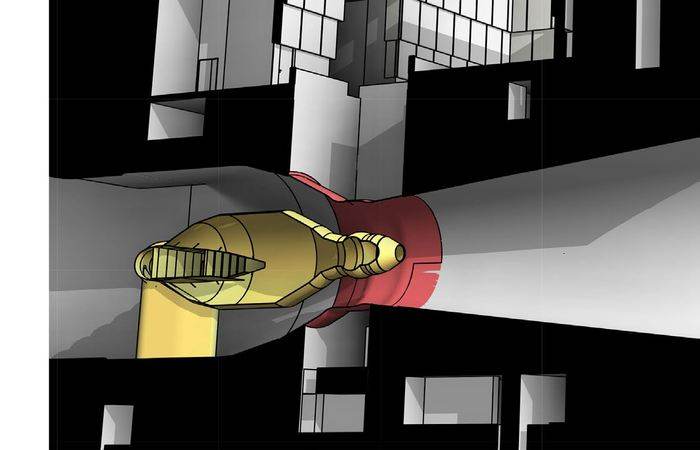

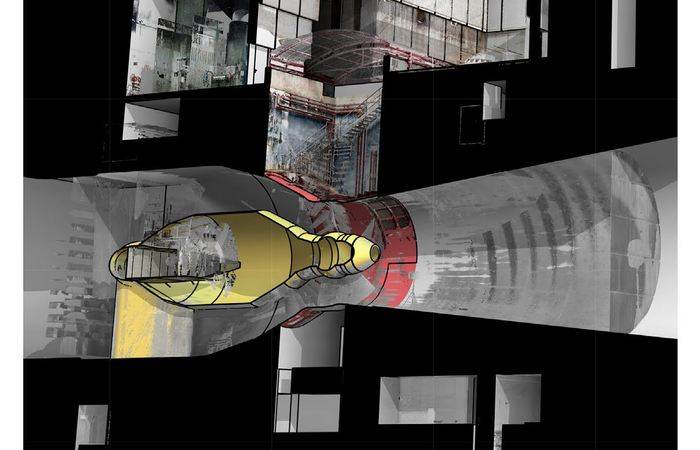

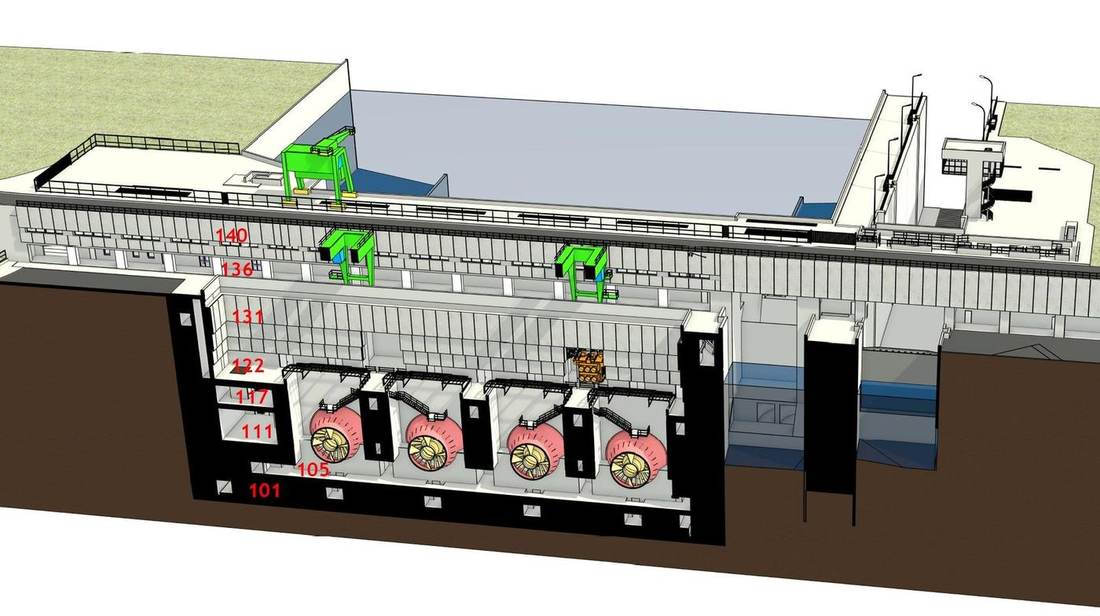

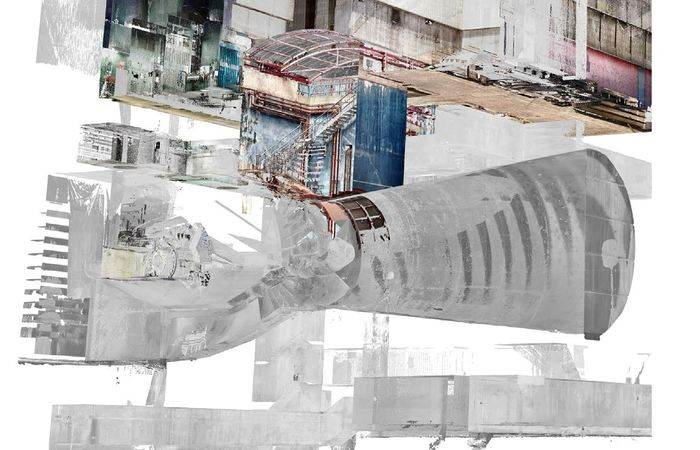

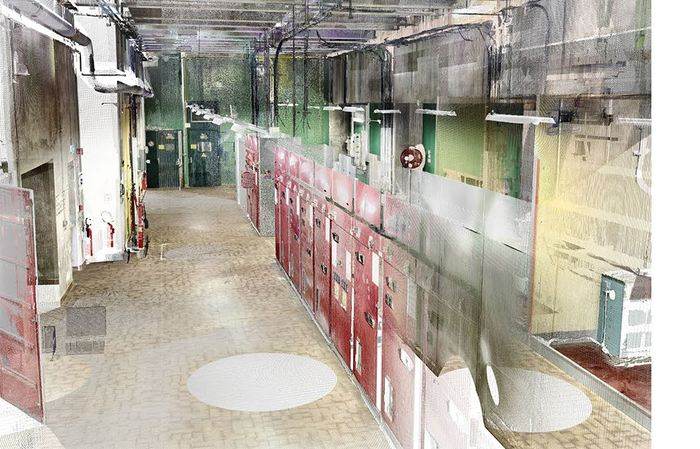

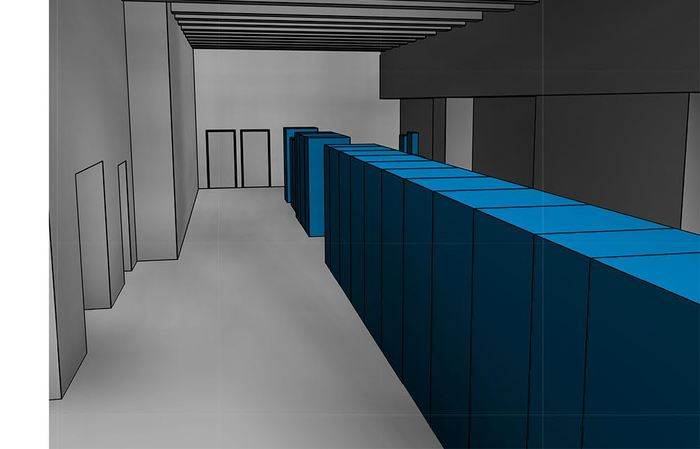

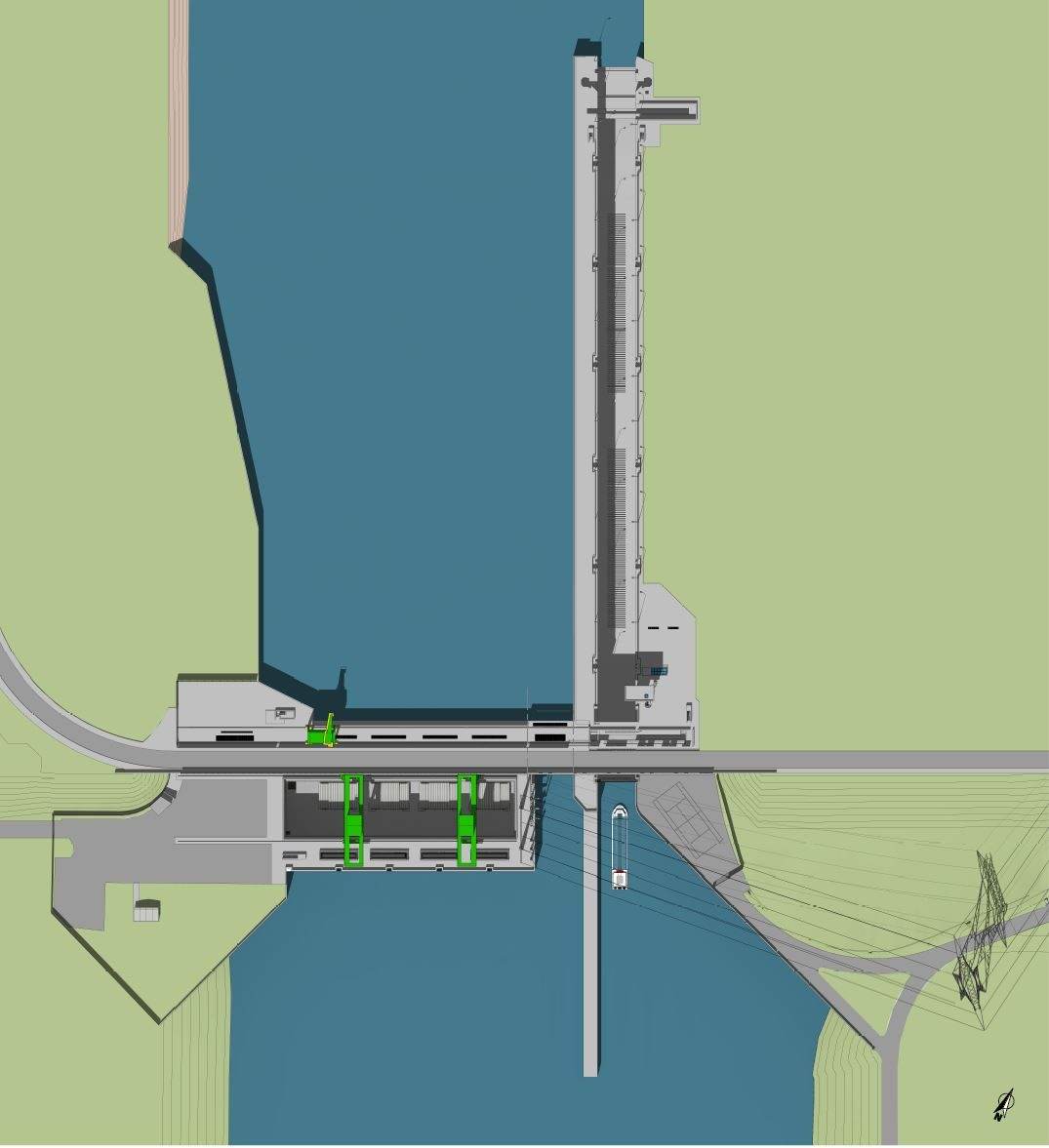

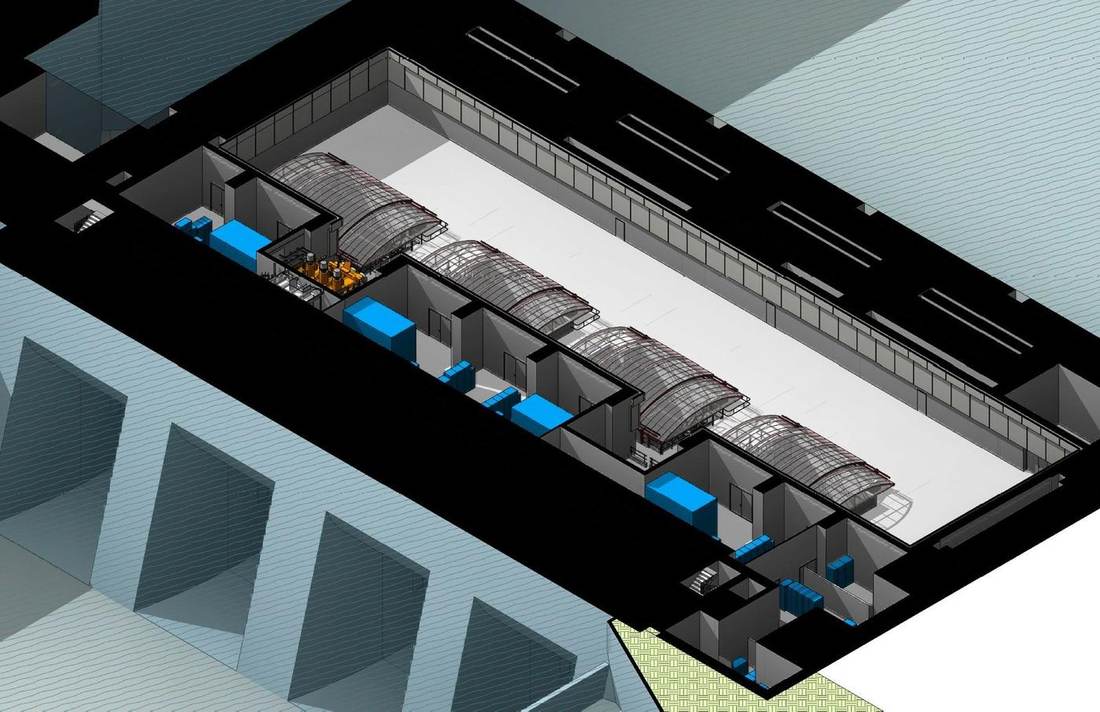

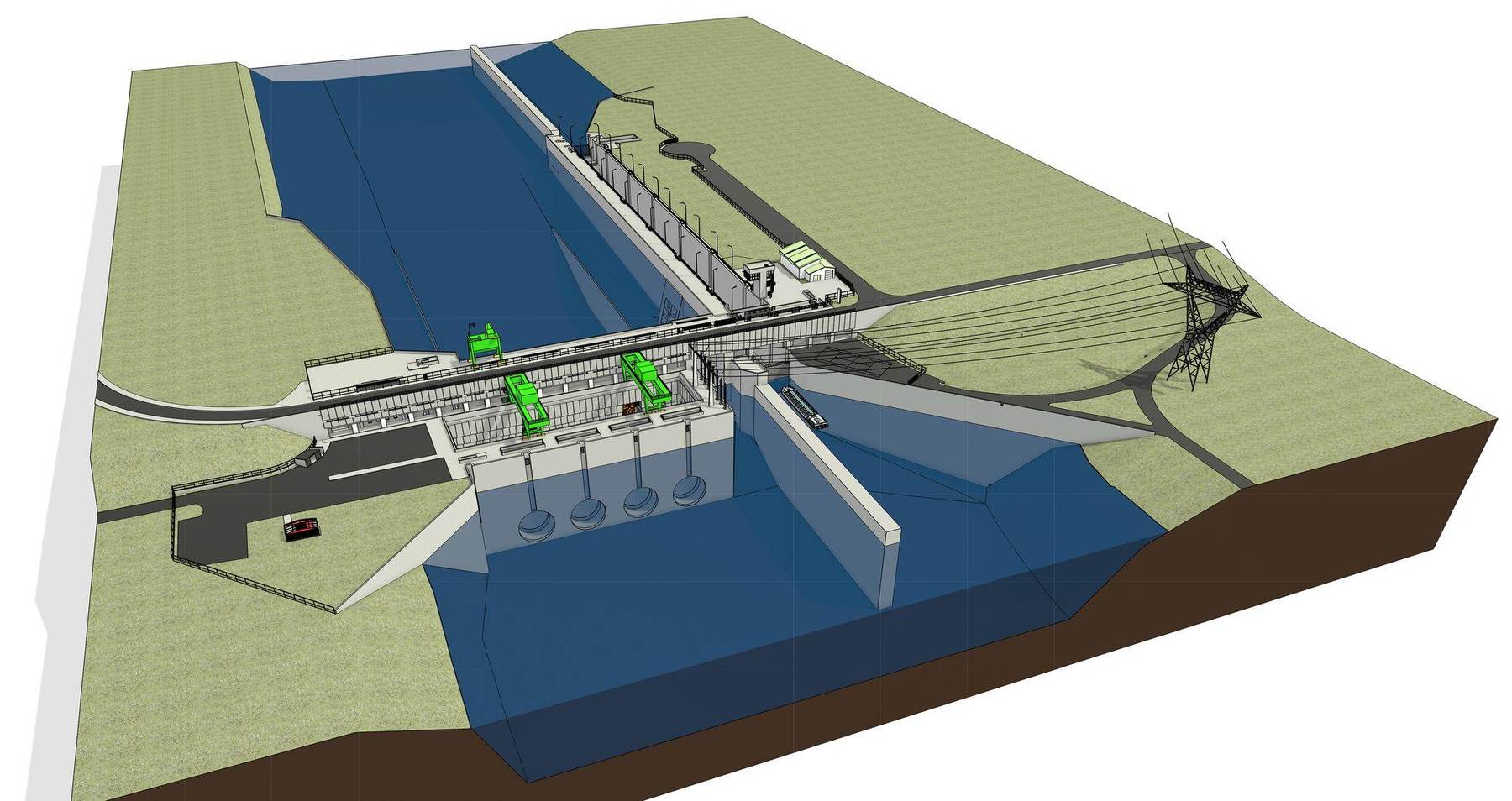

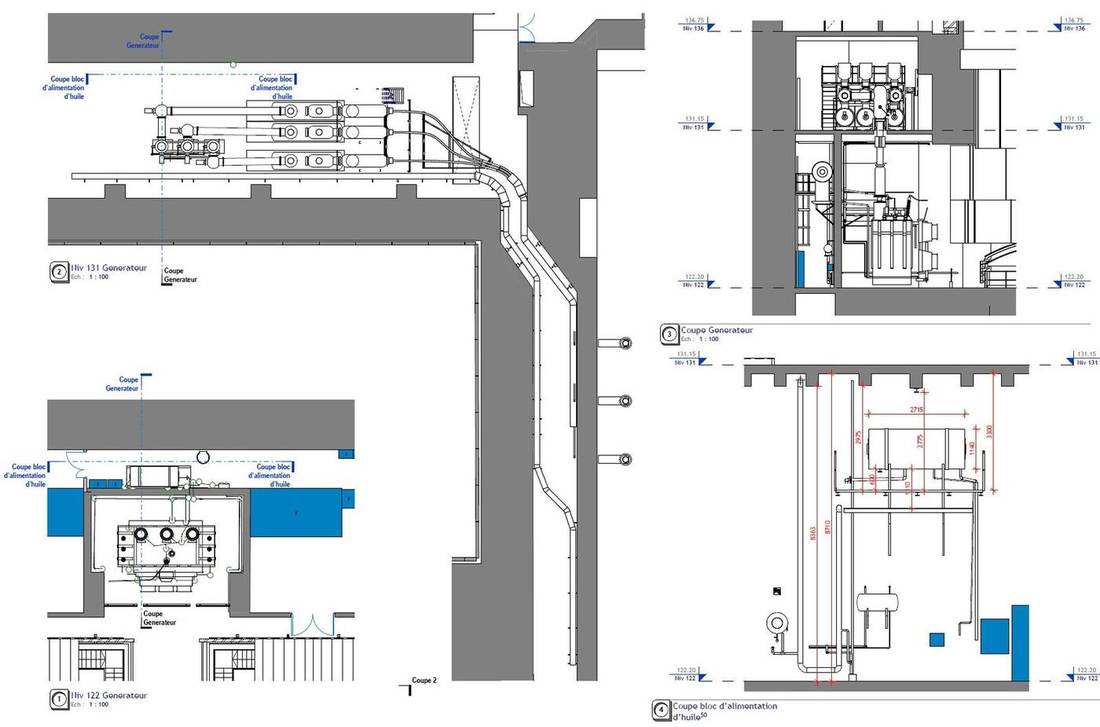

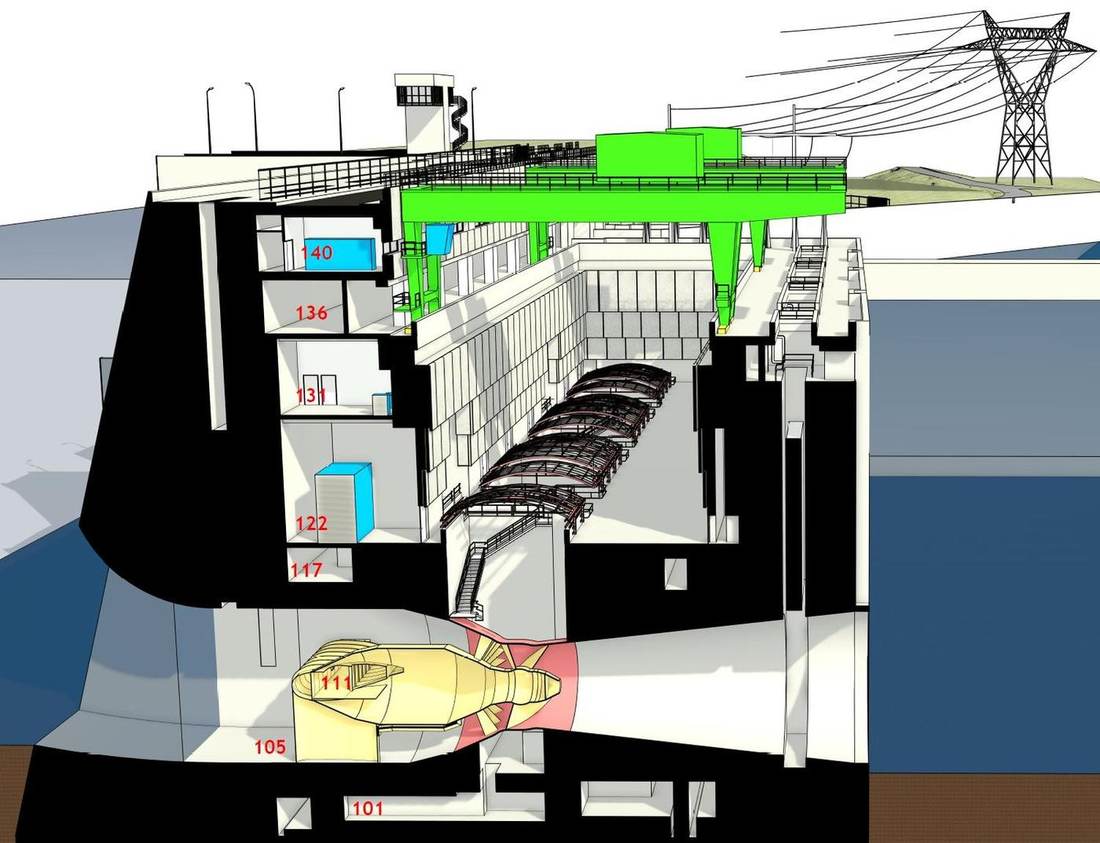

Jumeau numérique d'une centrale hydroélectrique
CNR usine de Sablons, route de l'Écluse, Sablons, pour CNR
Modélisation de l'existant (architecture + structure + fluides) d'après nuage de points.

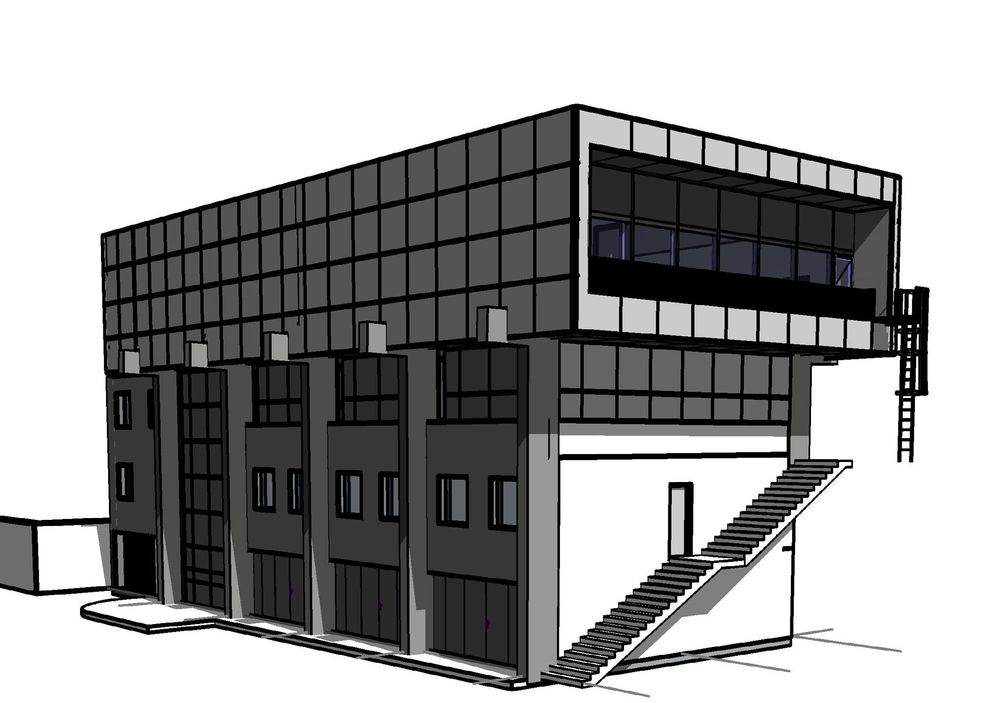

Relevé de bureaux SNCF
199 rue de Bonnel, Lyon, pour SNCF
Modélisation de l'existant (architecture + structure) d'après nuage de points.

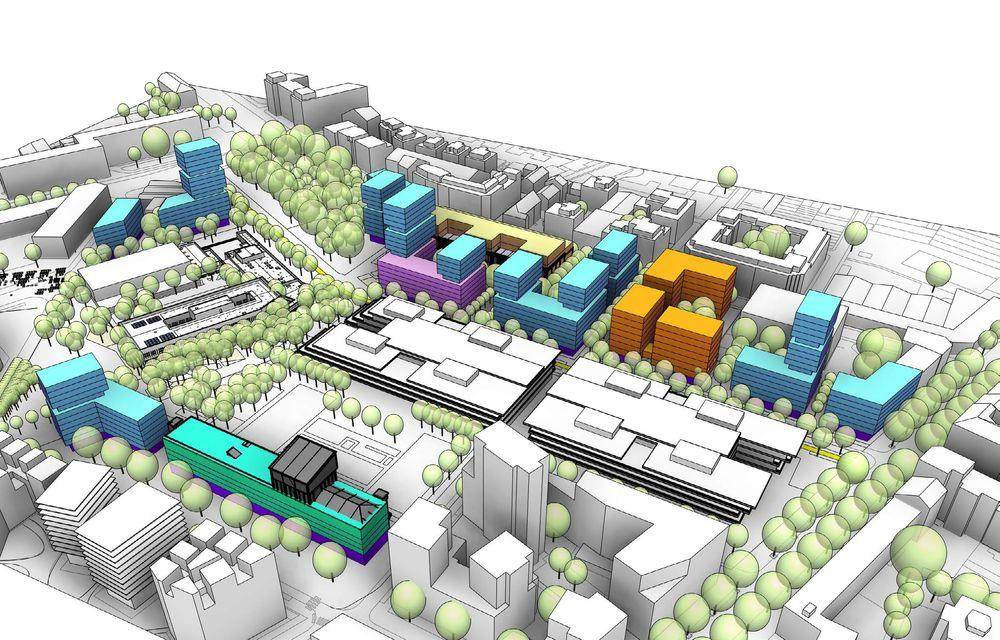

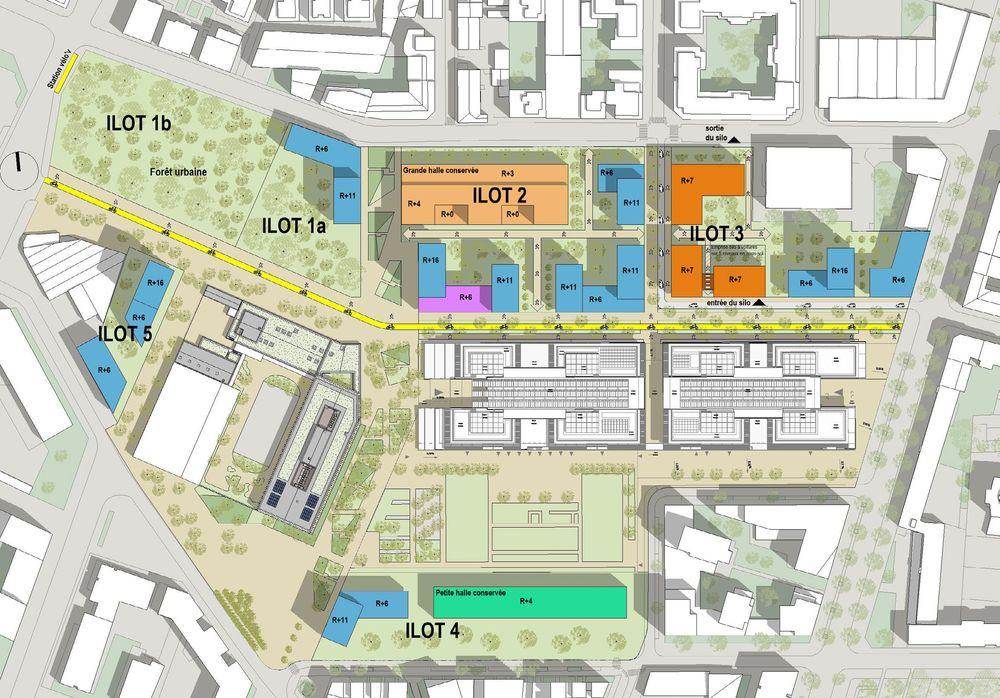

Étude de faisabilité urbaine
ZAC Girondins Nexans, Lyon, pour Dumetier Design
Modélisation d'îlot urbain existant et gabarit programmatique projeté d'après croquis architecte.

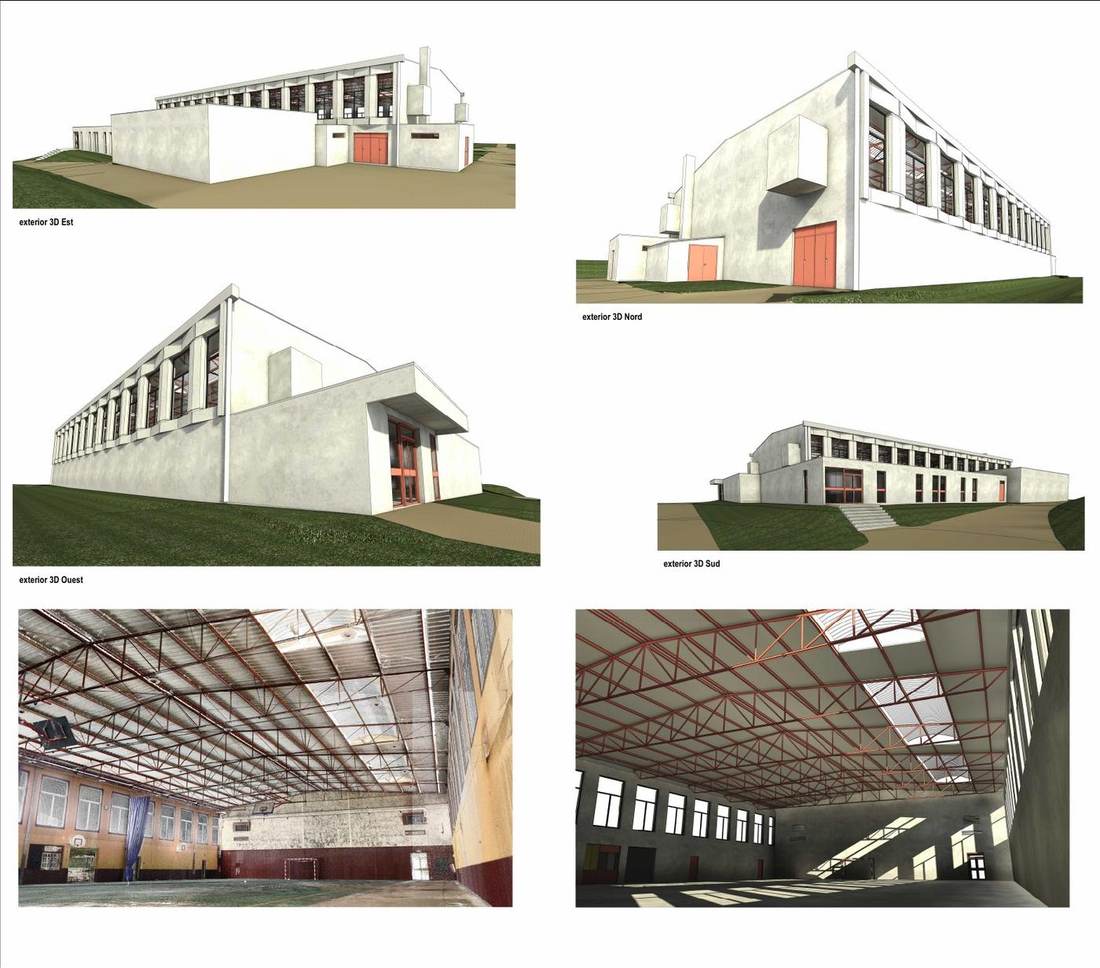

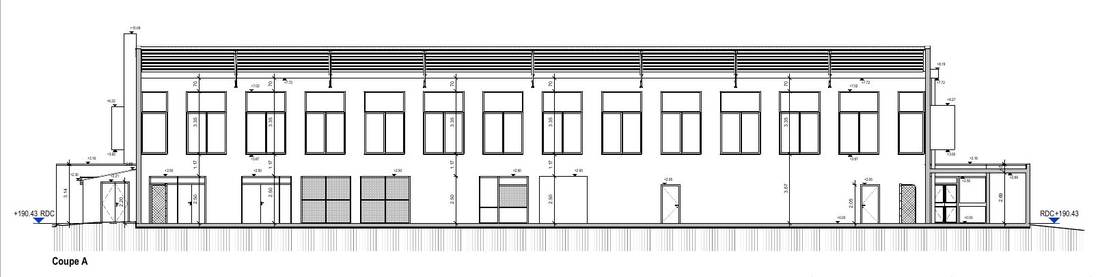

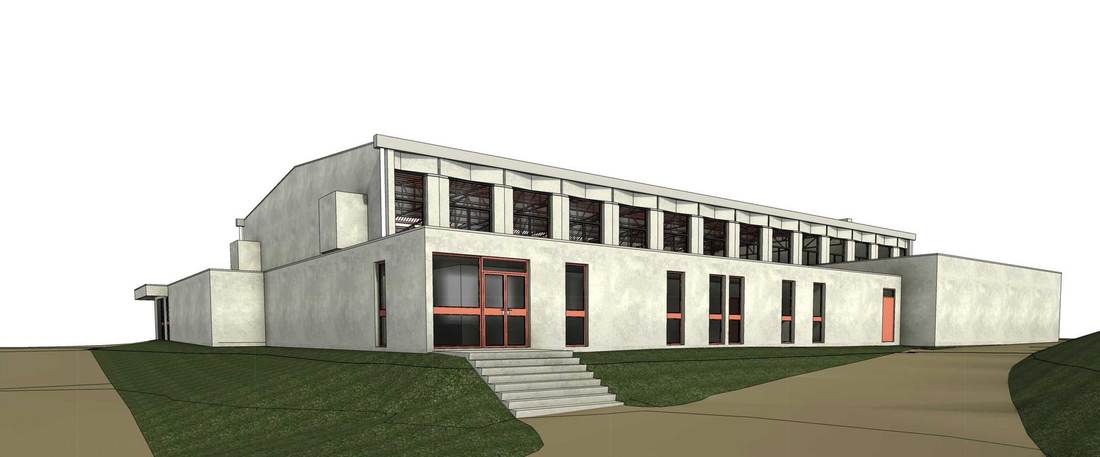

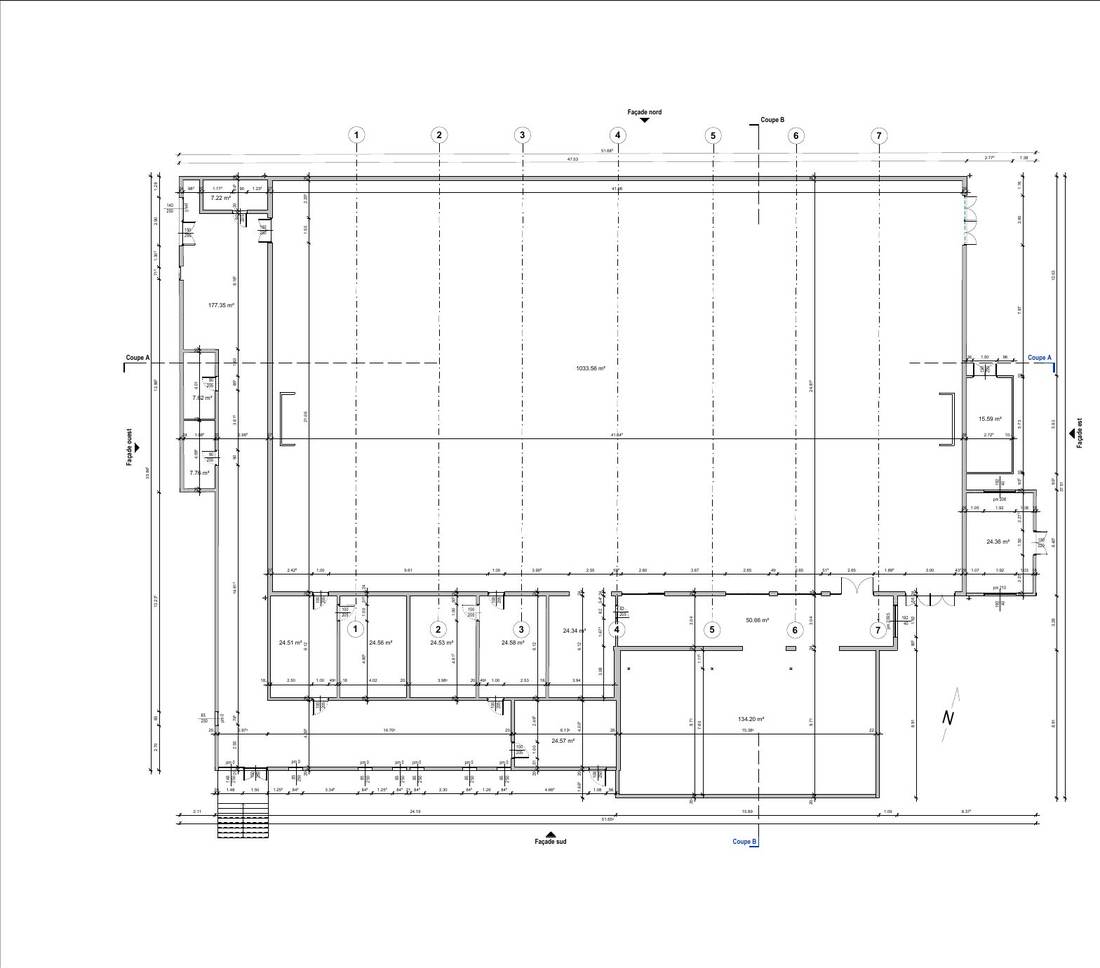

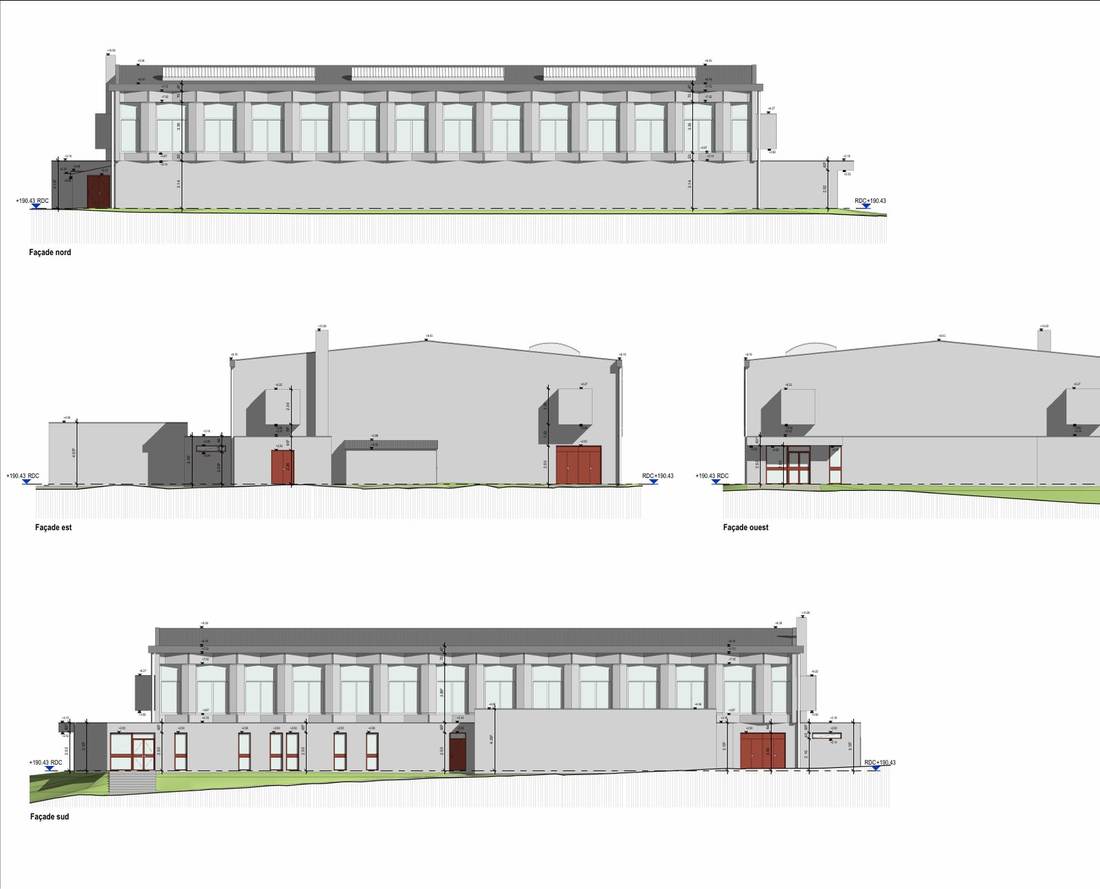

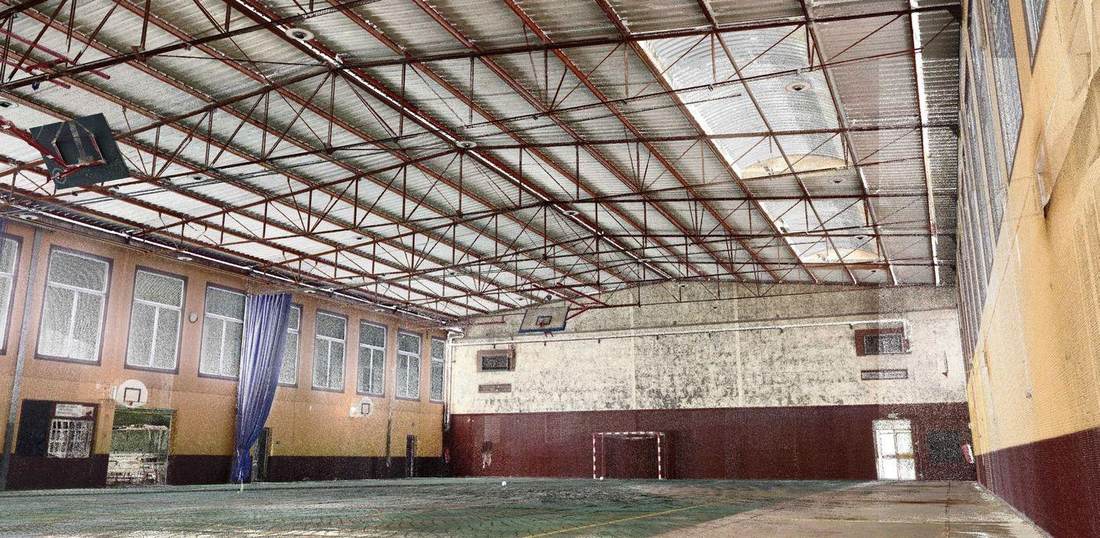

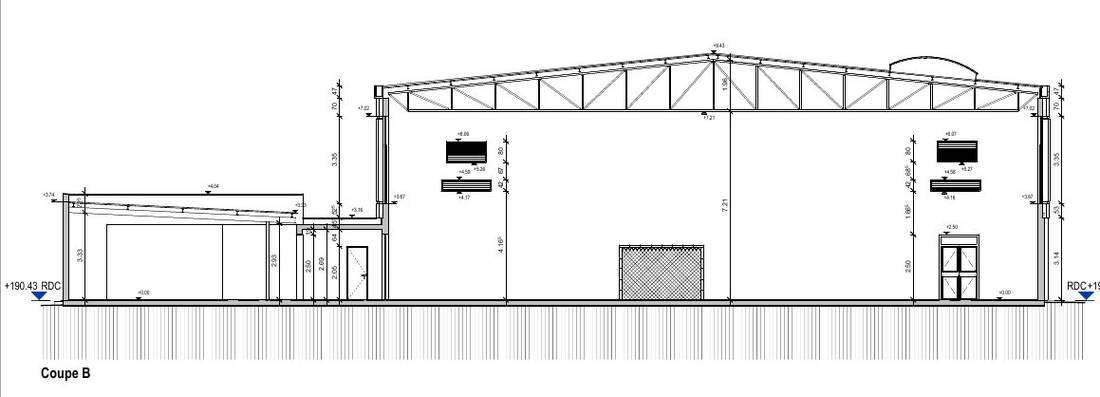

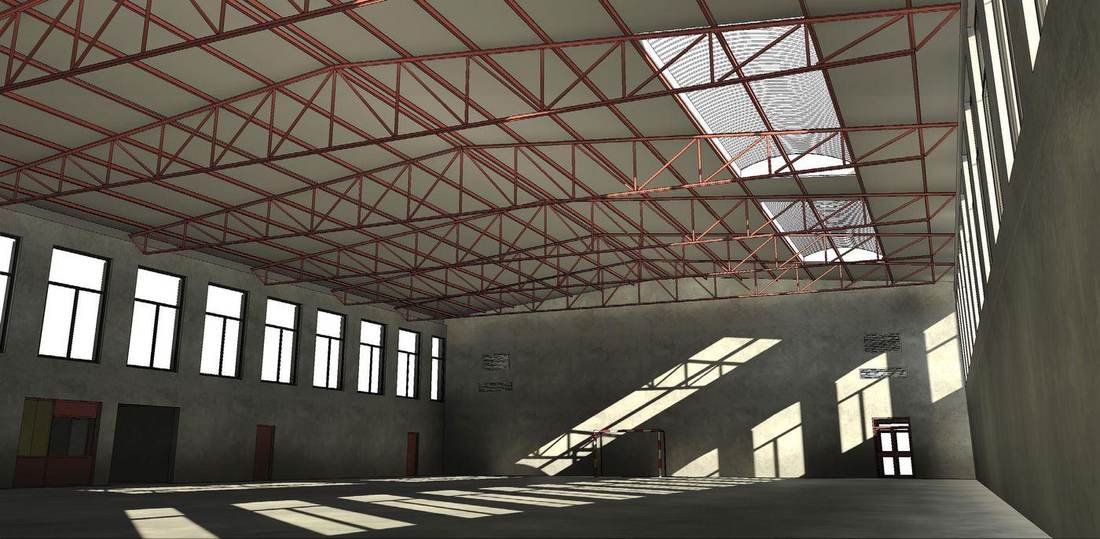

Relevé d'un gymnase communautaire
Rue du Forest, Limas, pour BET SEBACO
Modélisation de l'existant (architecture + structure) d'après nuage de points.

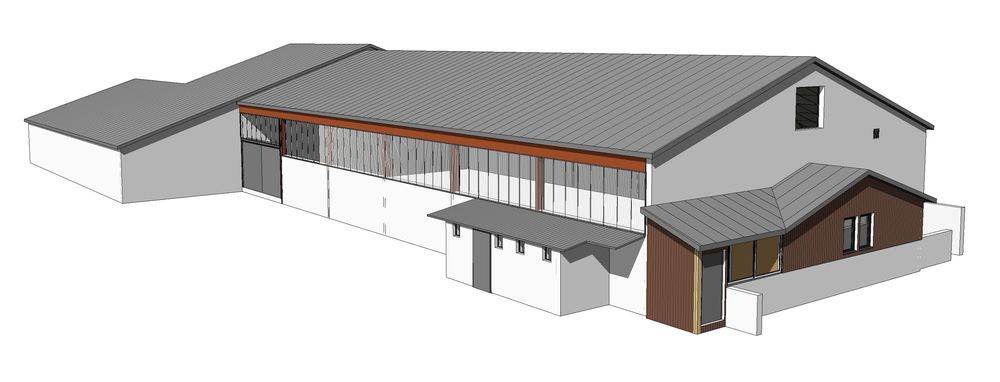

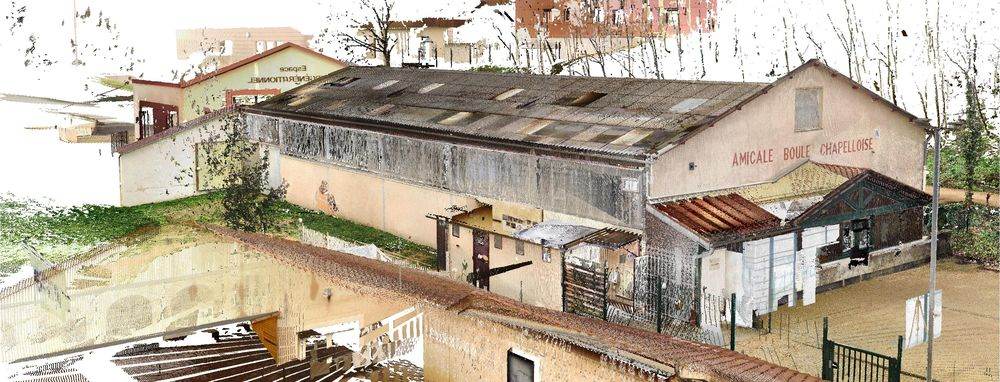

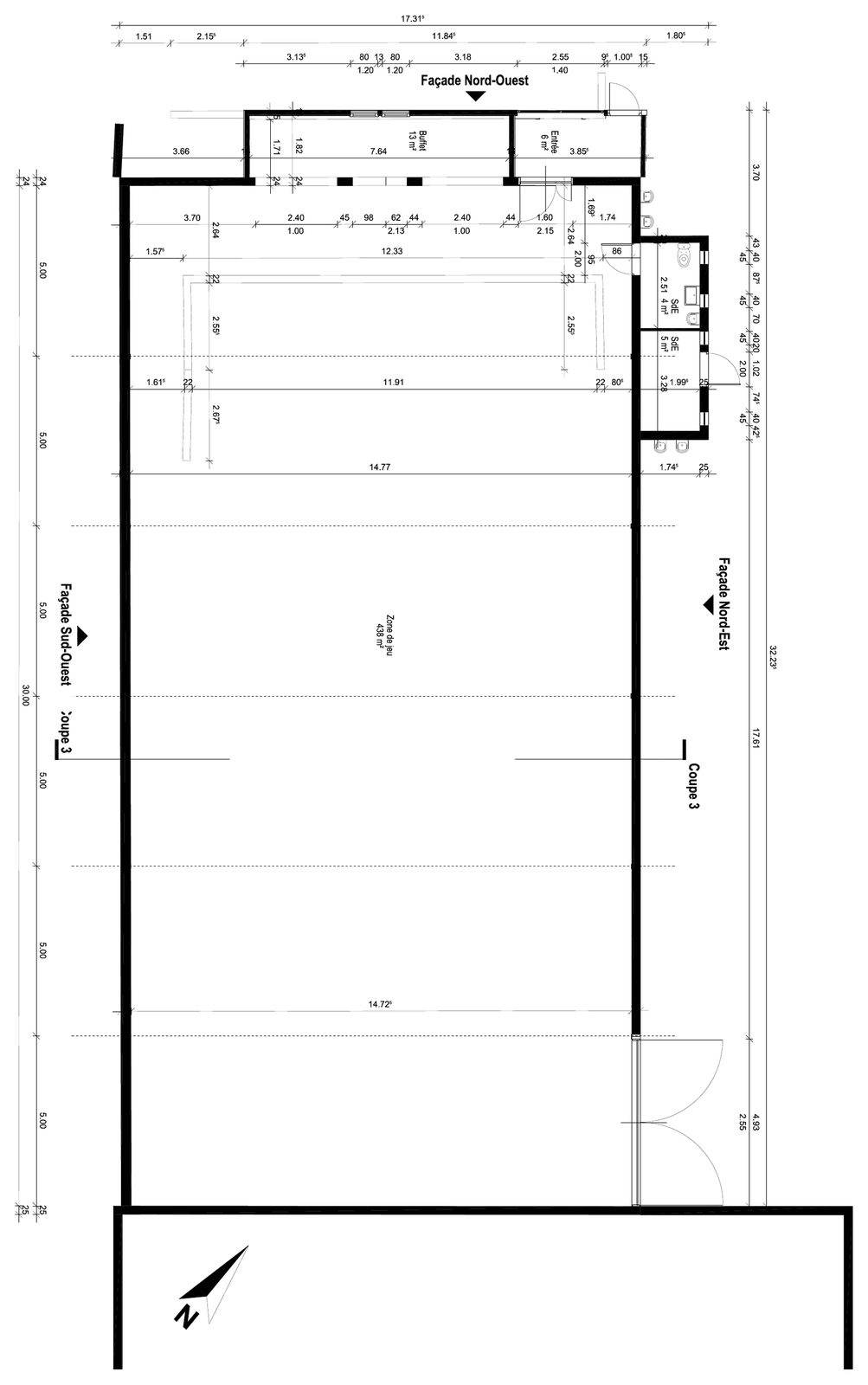

Relevé d'un boulodrome
La Chapelle-de-Guinchay, pour Amicale Boule Chapelloise
Modélisation de l'existant (architecture + structure) d'après nuage de points.

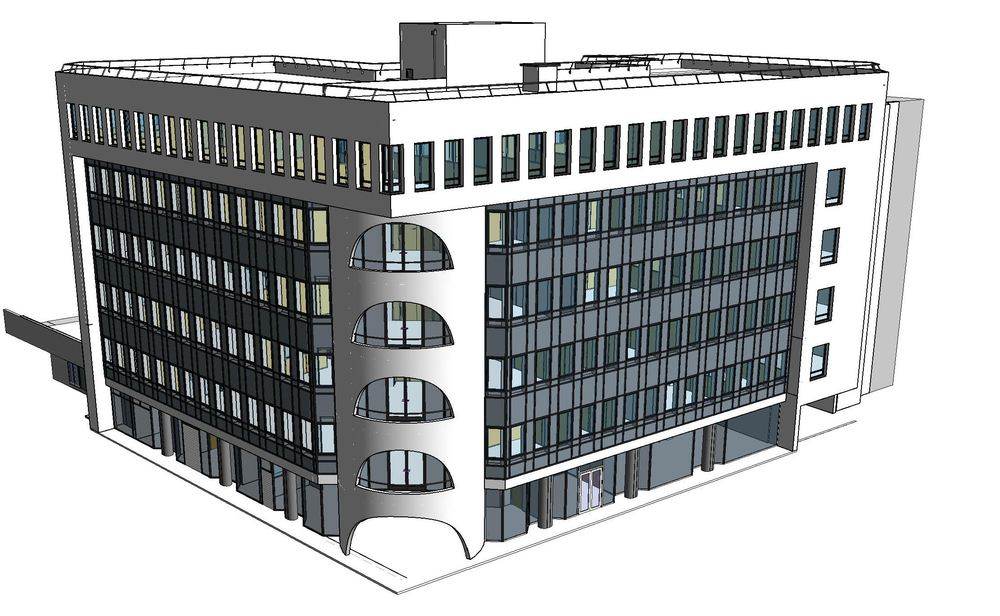

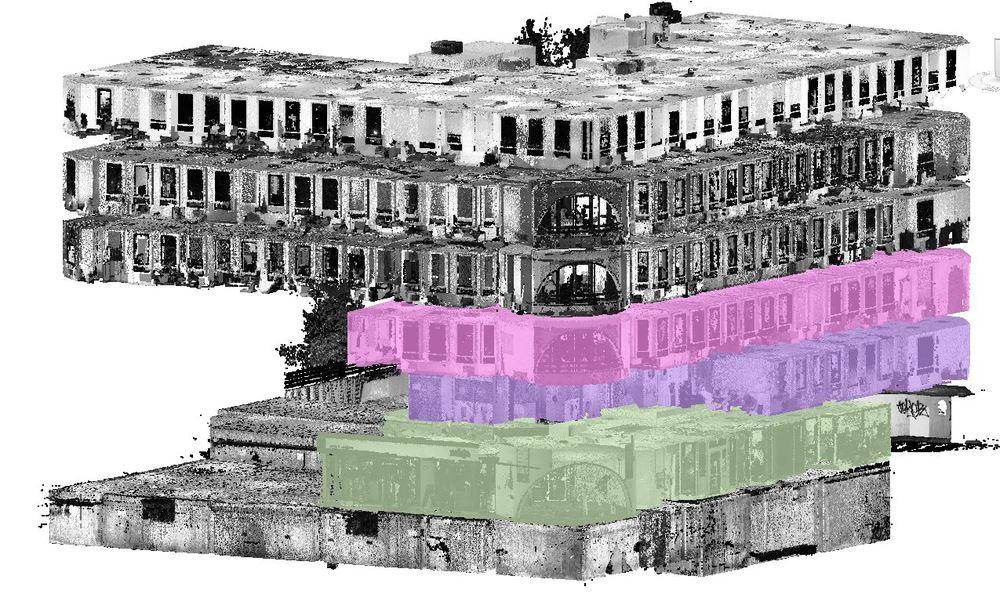

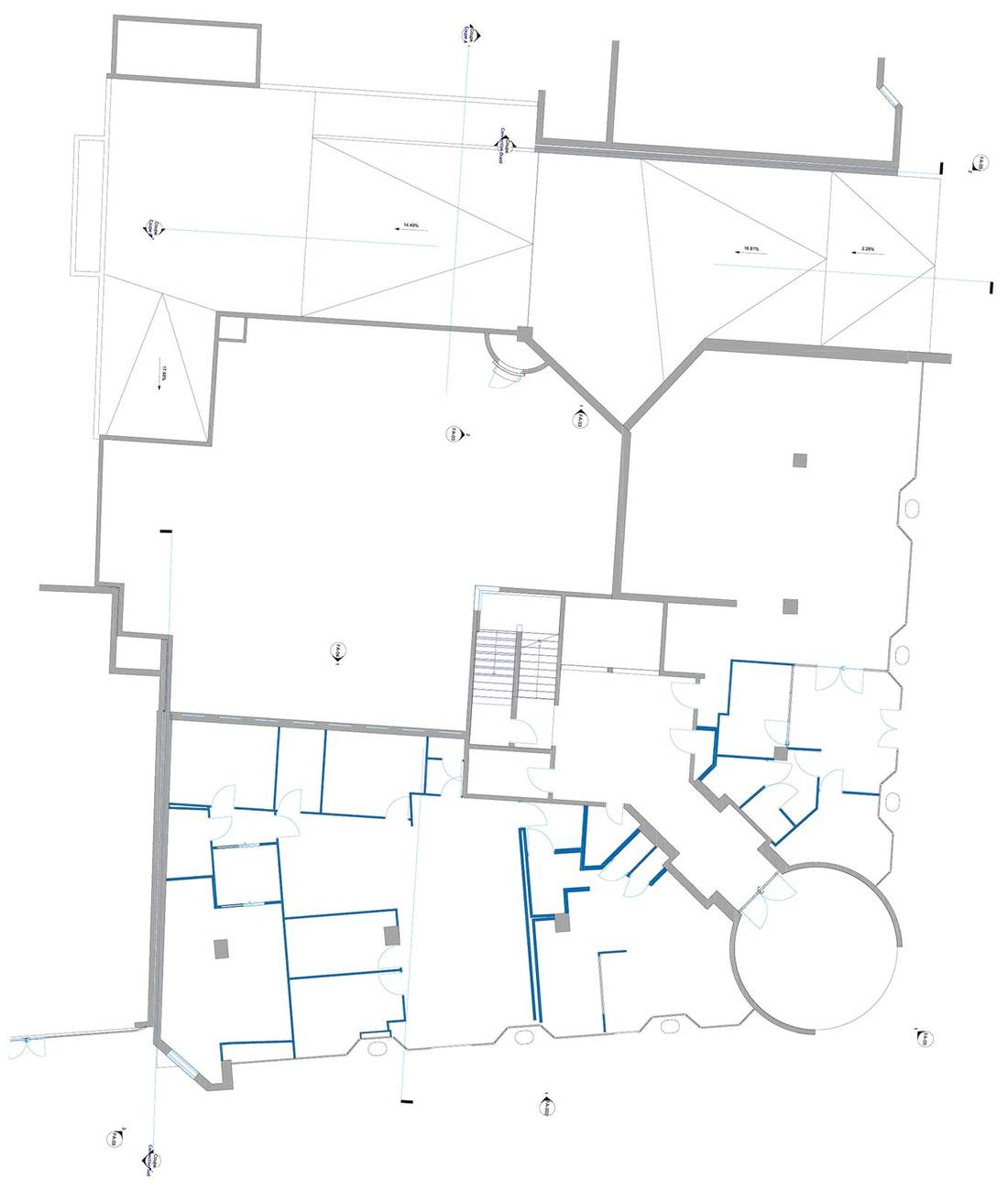

Relevé d'un immeuble de bureaux
58 av. Debourg, Lyon, pour AGATE Géomètre-Expert
Modélisation de l'existant (architecture + structure) d'après nuage de points.

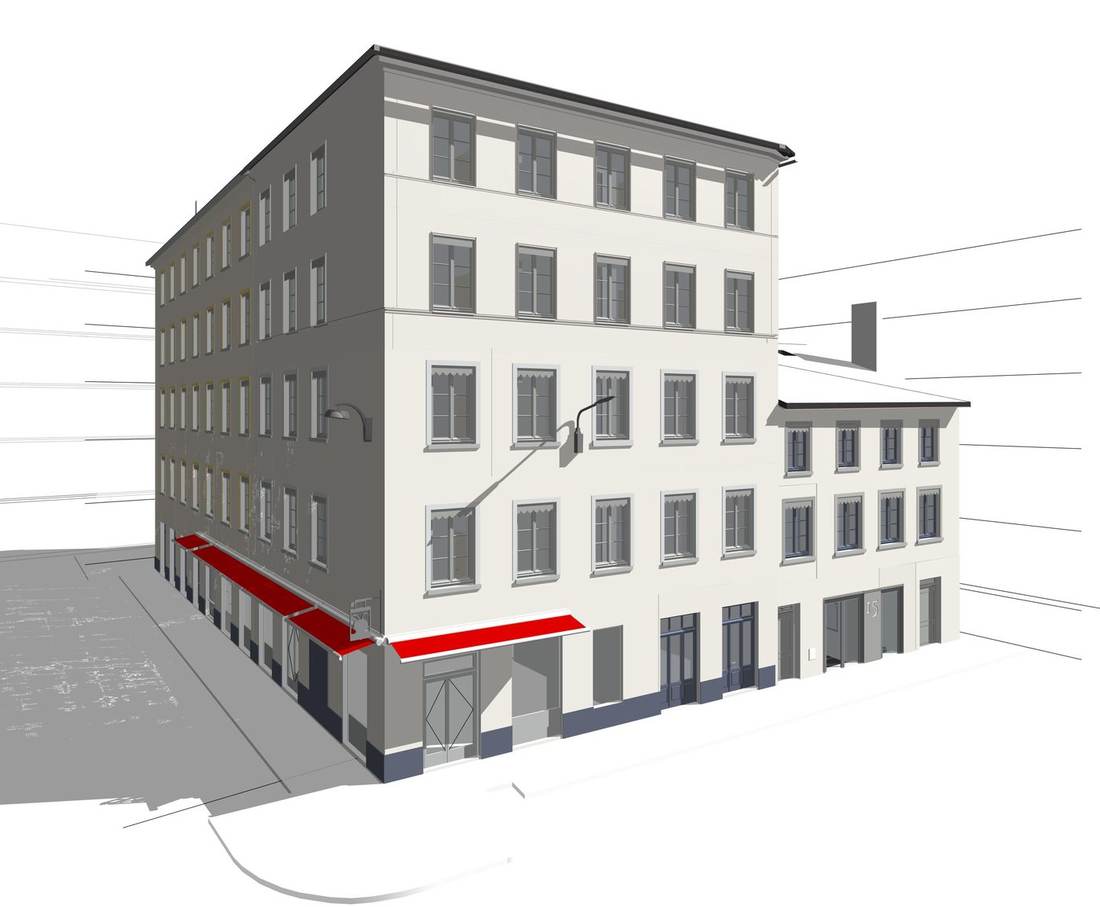

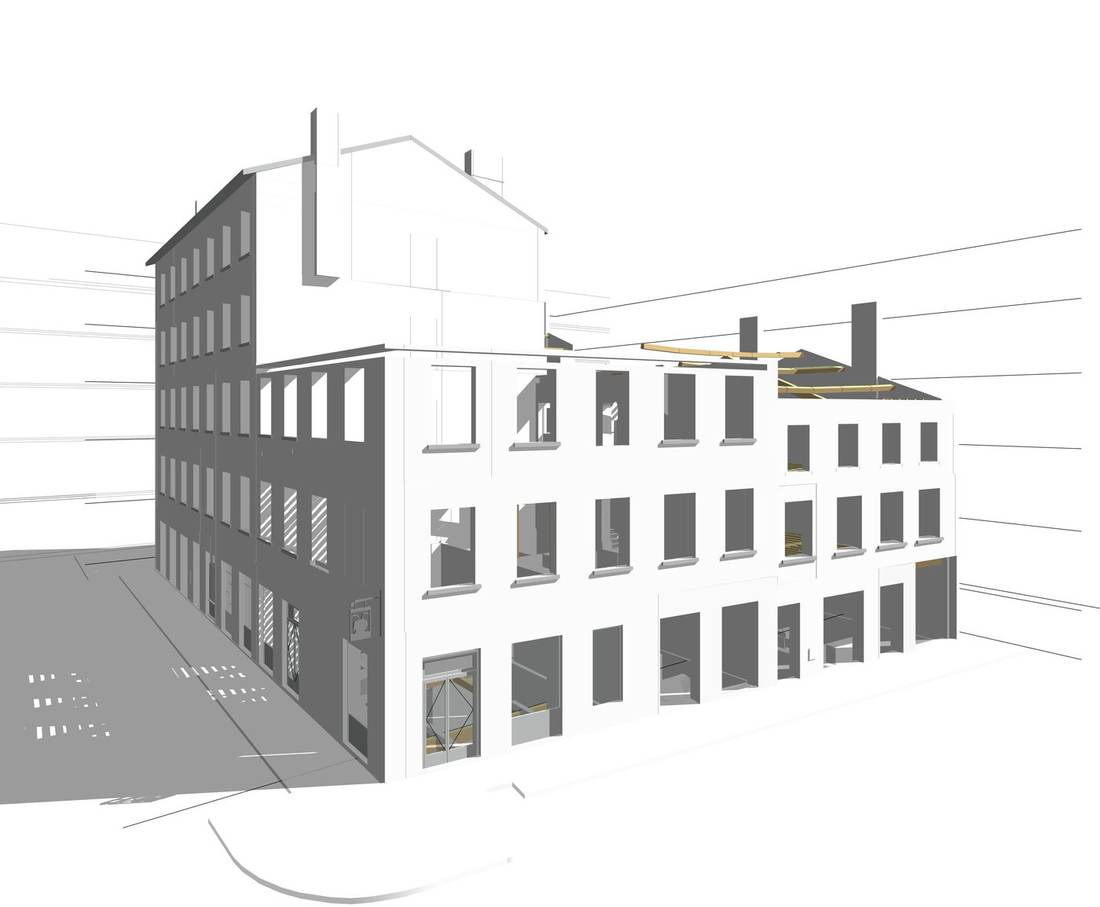

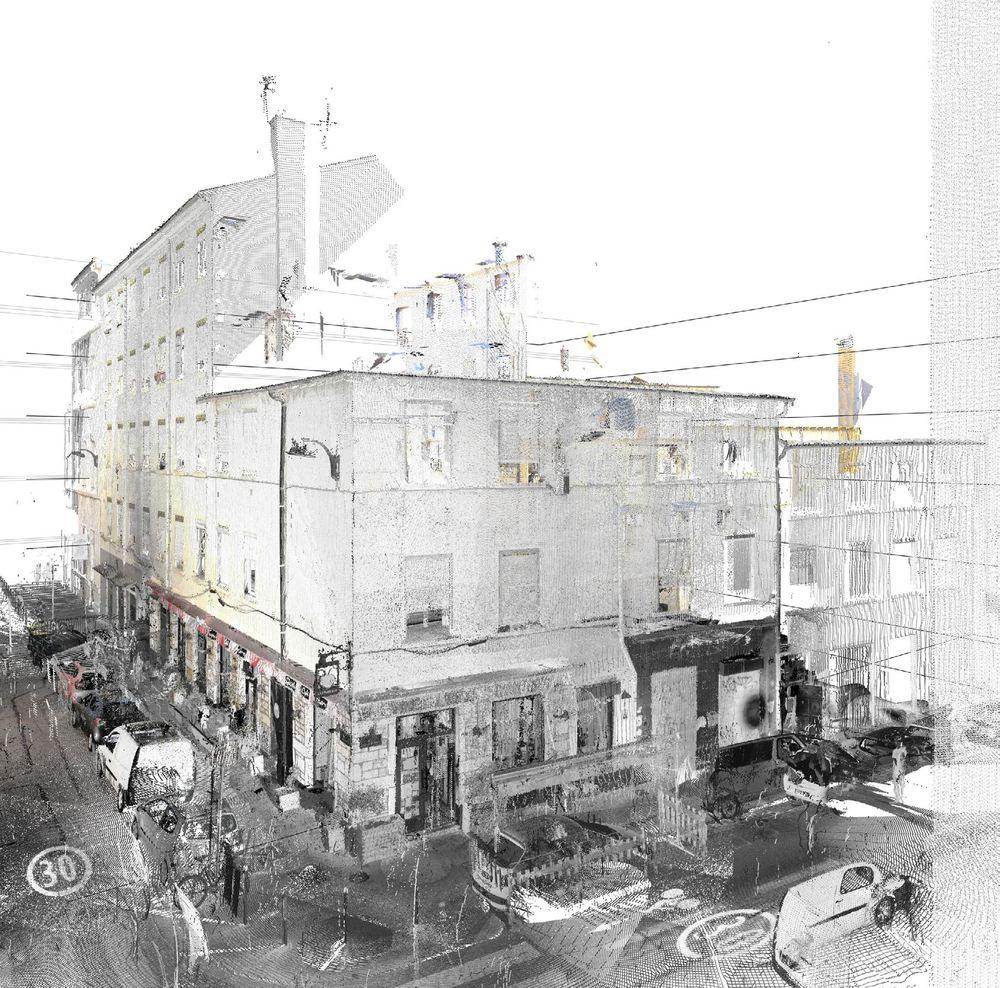

Réhabilitation d'un immeuble résidentiel (70 logements étudiants)
35 rue Pasteur, Lyon, pour GCC Lyon
Jumeau numérique TQC : modélisation de l'existant puis de la réalisation (architecture + structure + fluides) d'après nuage de points et suivi de chantier.

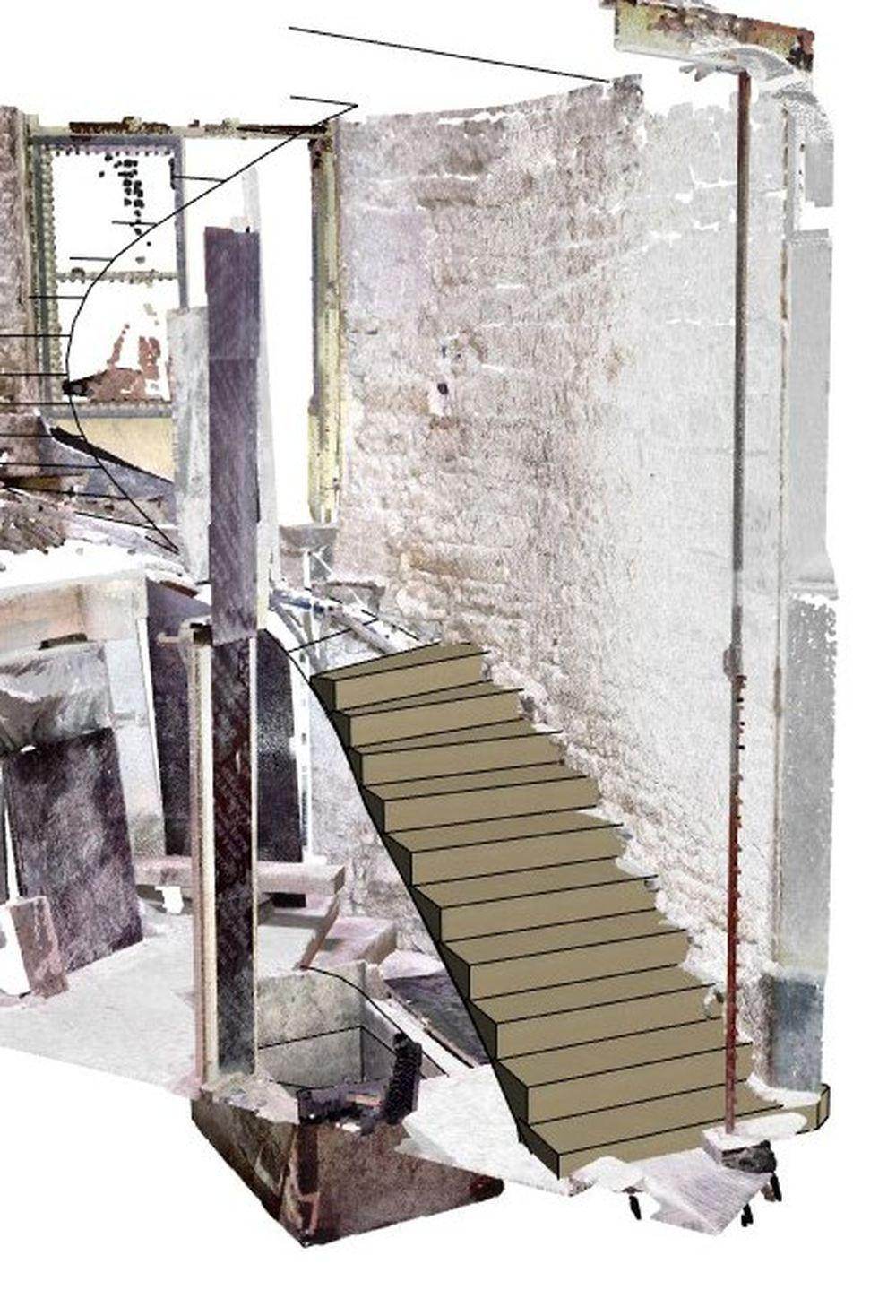

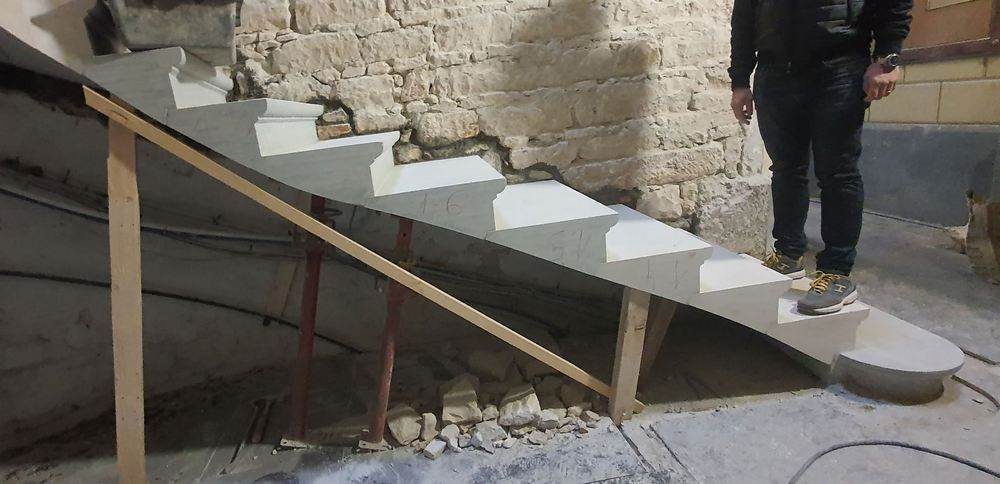

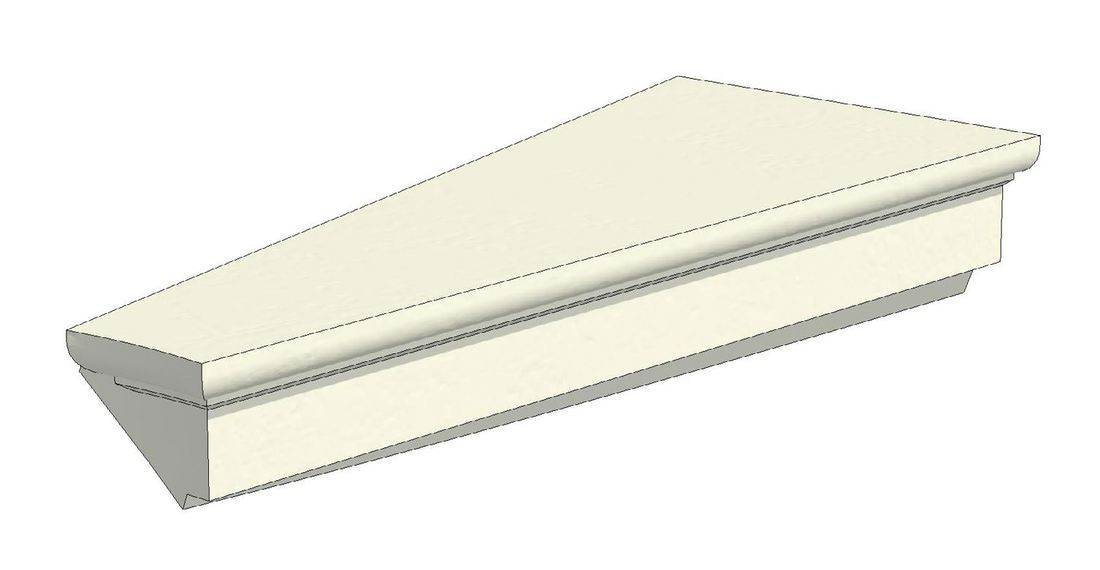

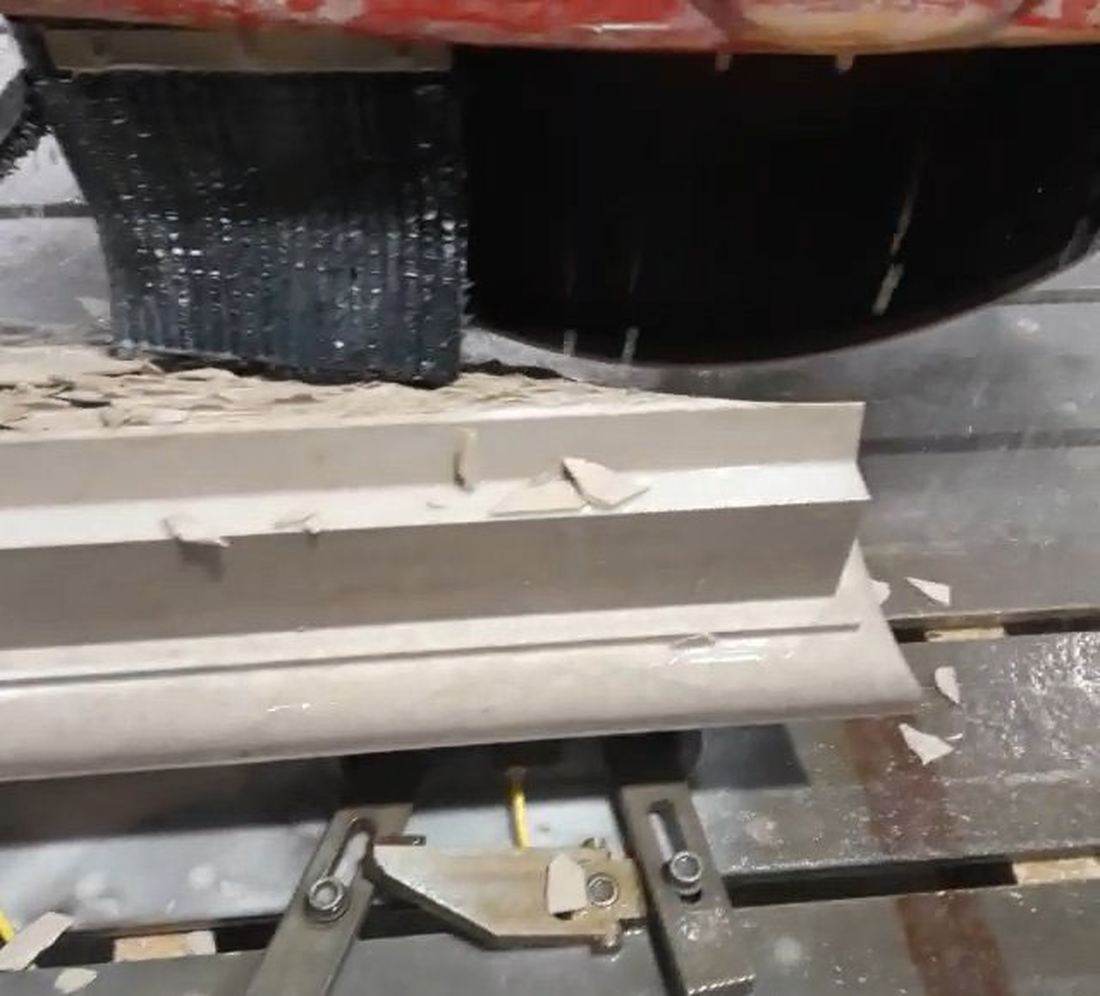

Reconstruction d'un escalier en pierre
Rue Childebert, Lyon, pour Entreprise Cluzel

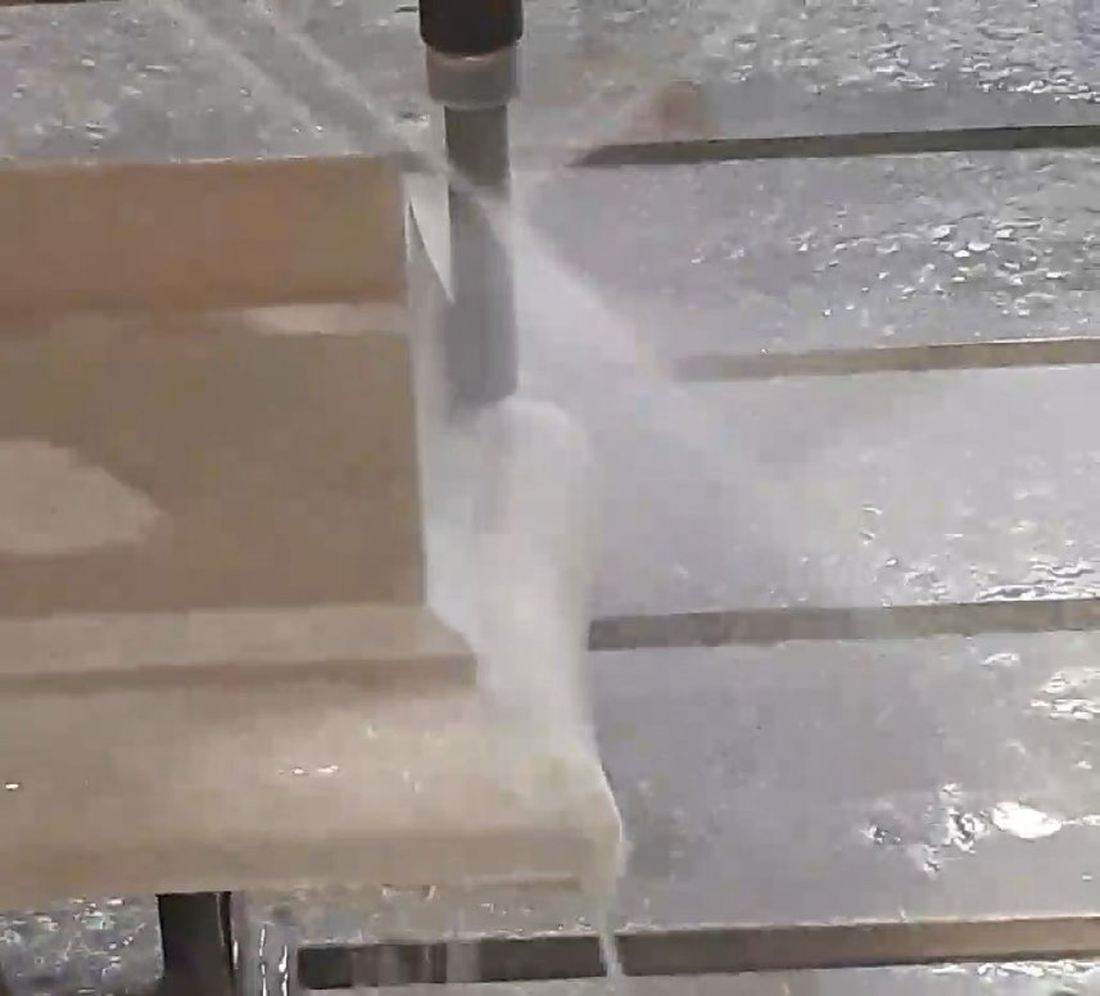

Modélisation des marches en pierre pour découpe numérique.

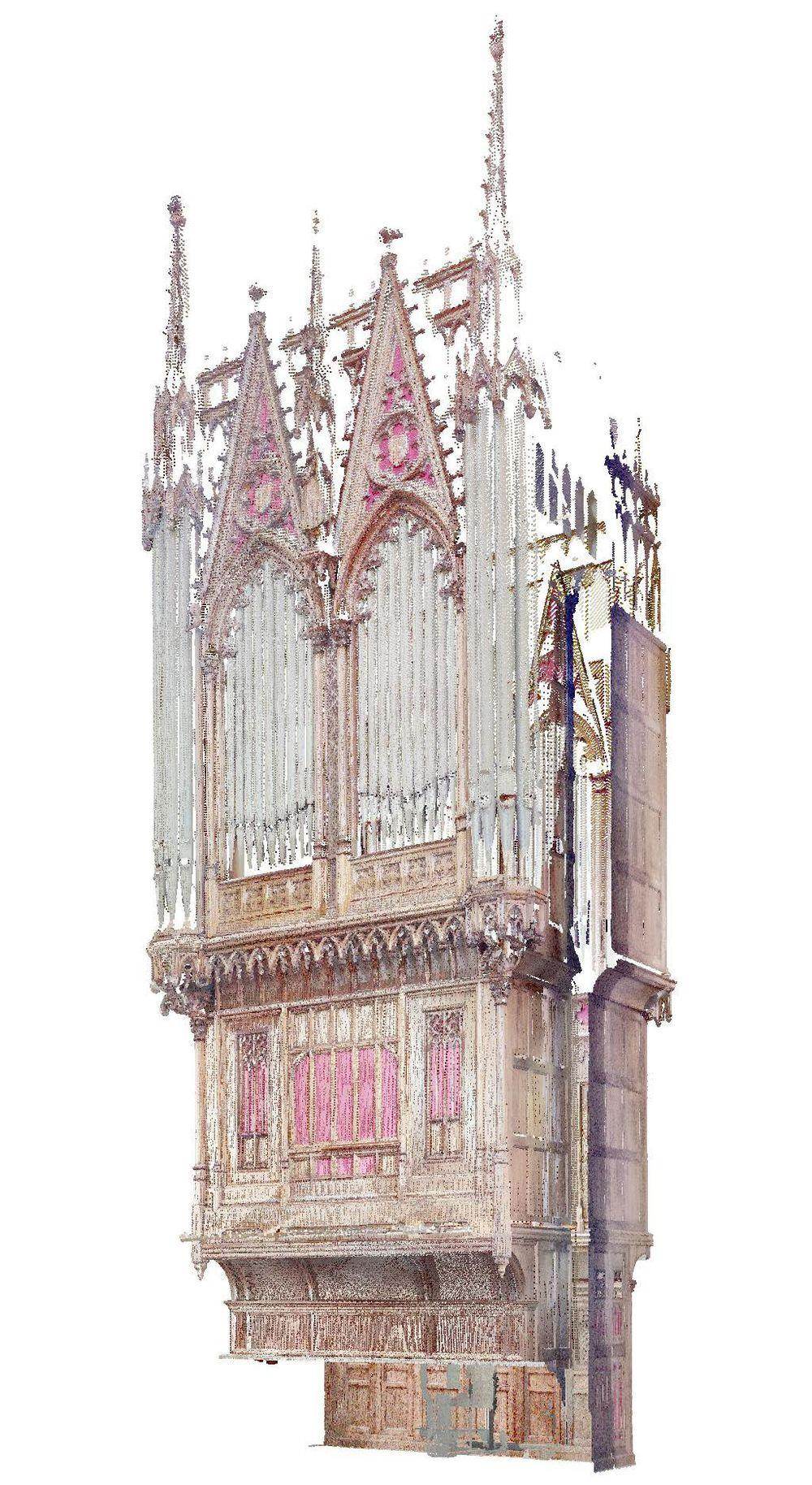

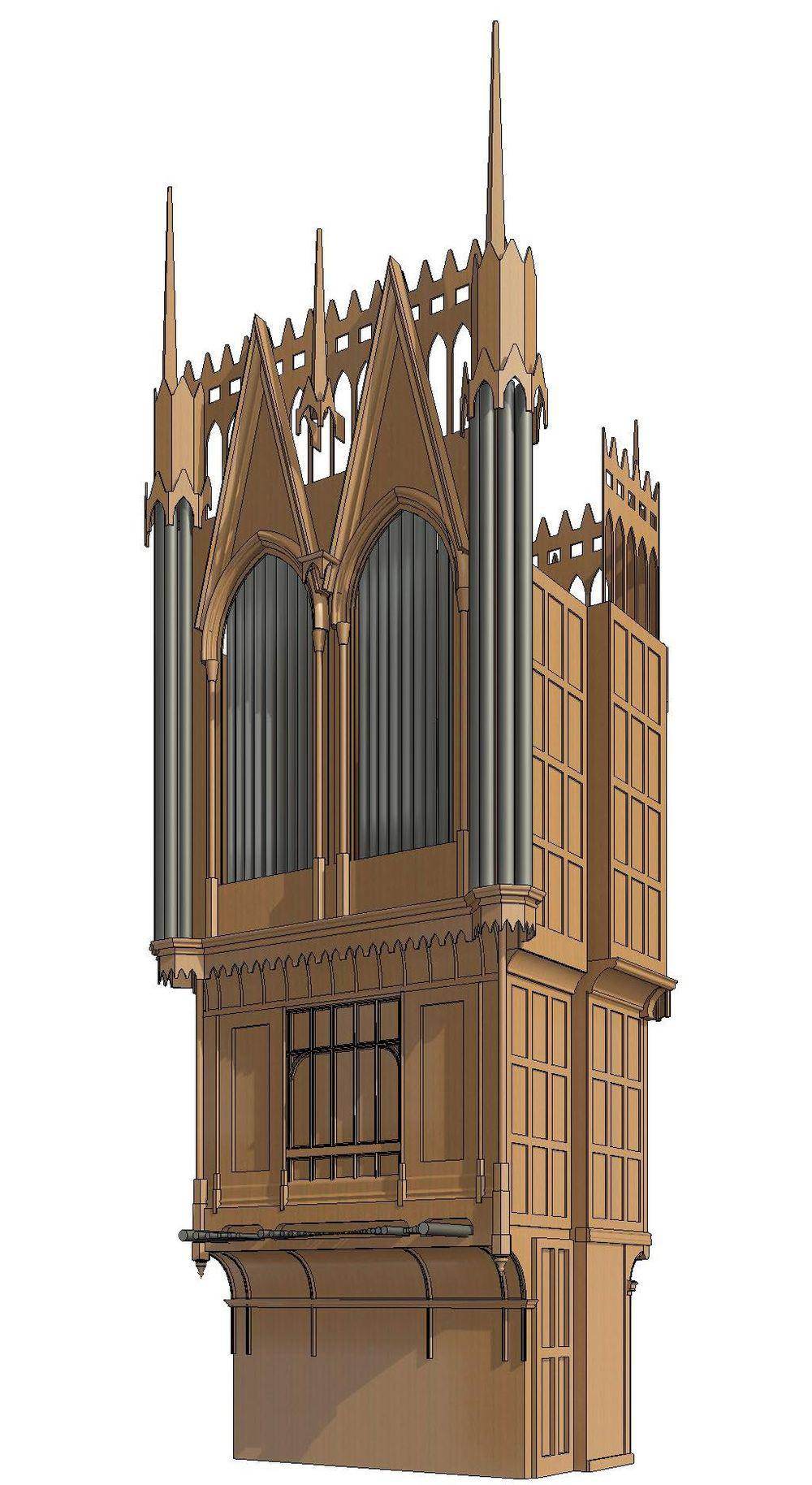

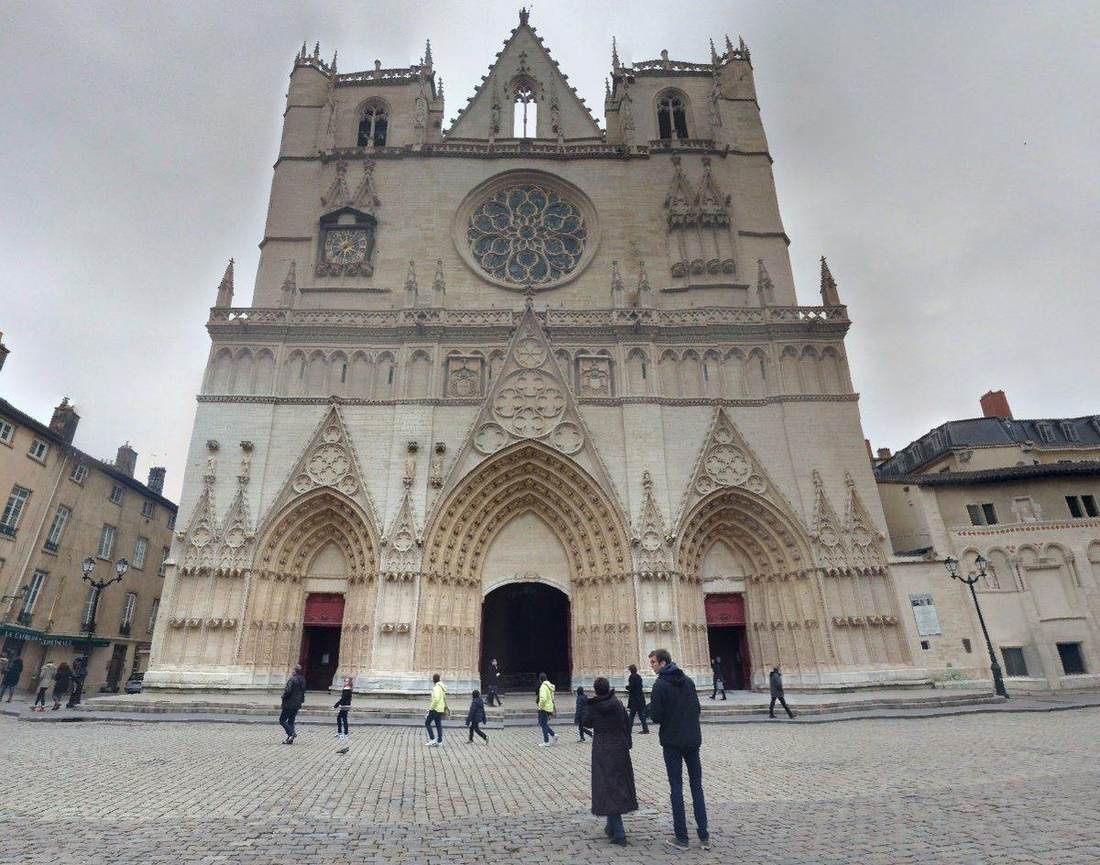

Emprise de l'orgue de la cathédrale Saint-Jean
Lyon
Relevé et modélisation 3D de l'orgue.

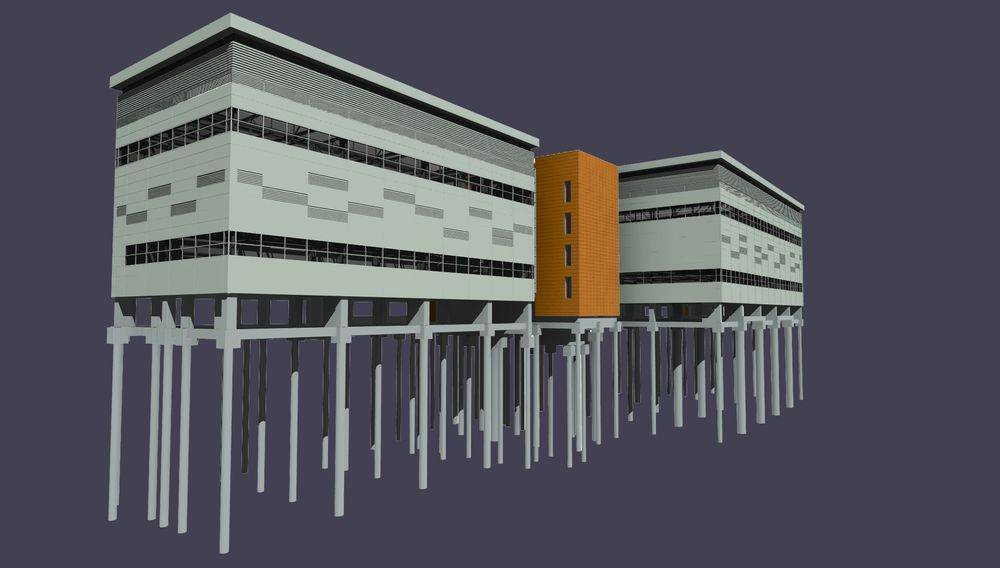

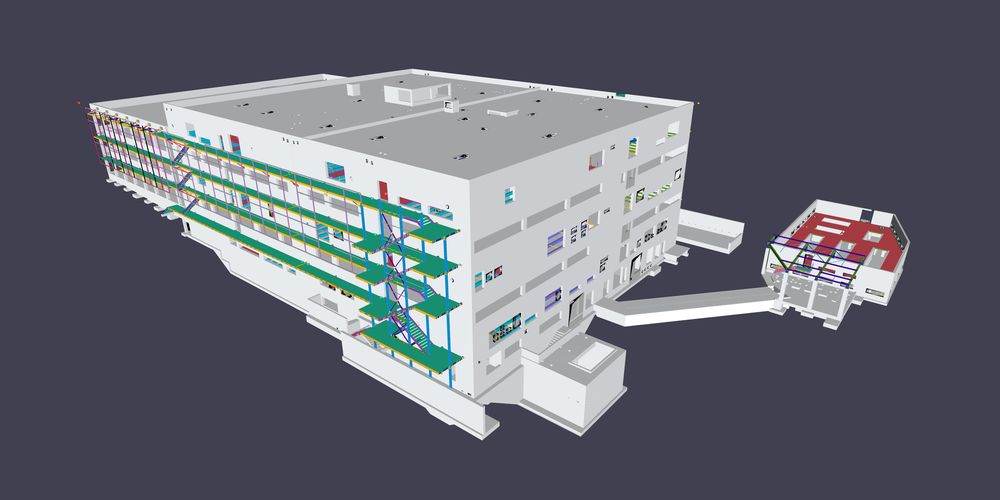

Construction d'une usine pharmaceutique
Site de Sanofi Pasteur, Marcy-l'Étoile, pour Dumetier Design
Modélisation du jumeau numérique DOE TQC tous corps d'état.

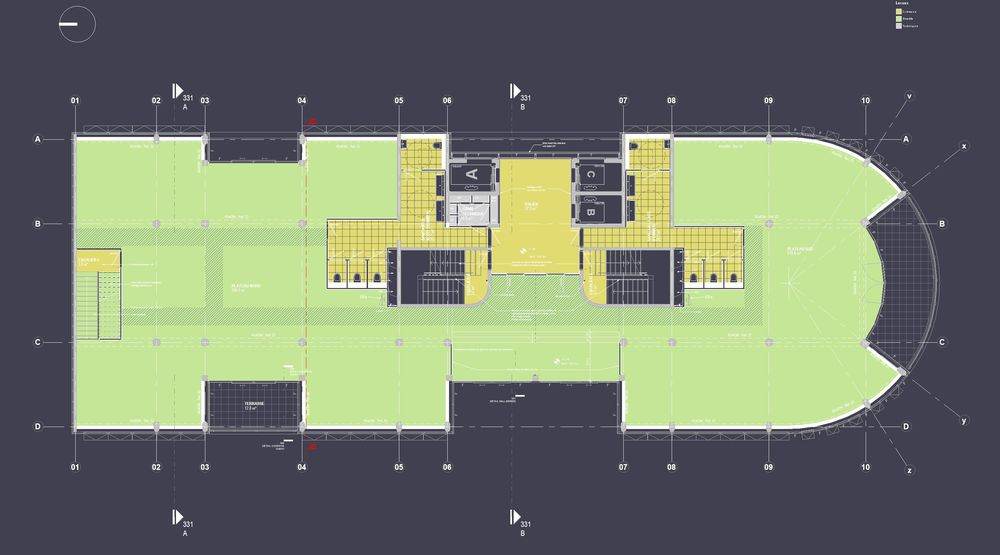

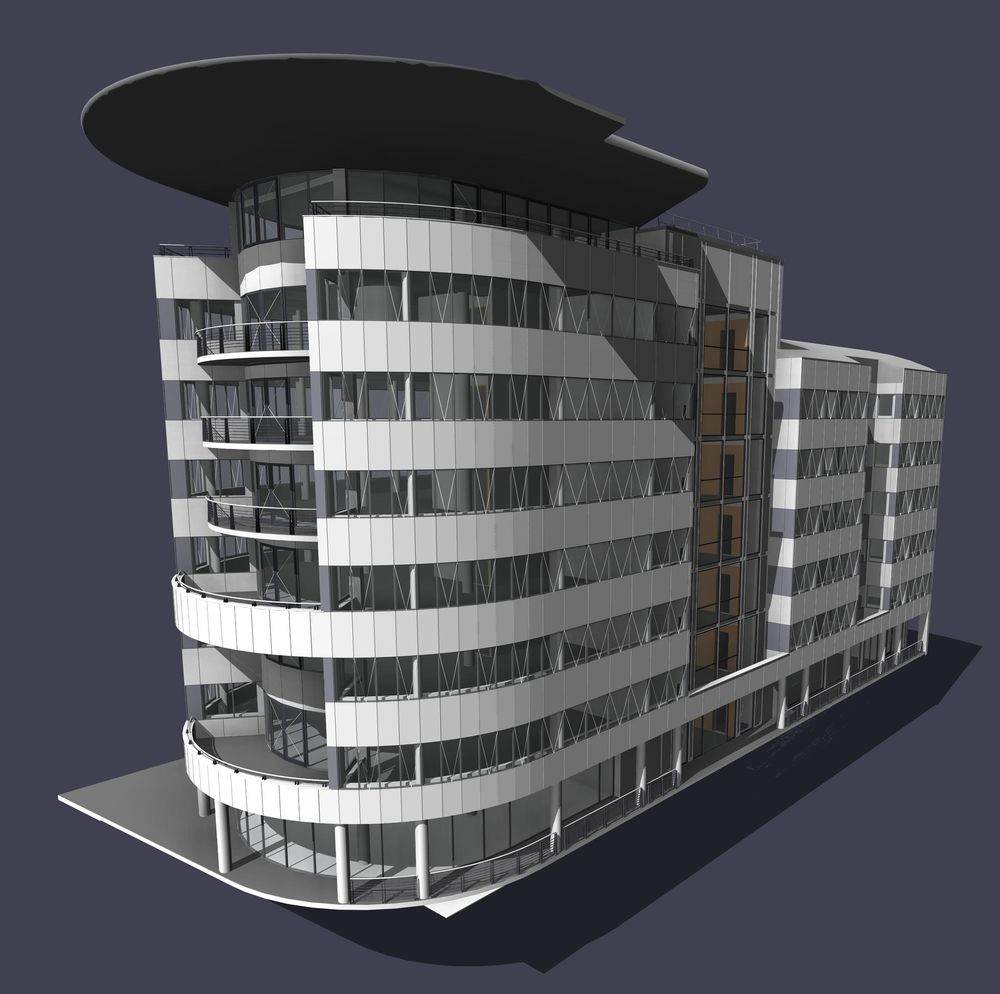

Relevé de bureaux
21 avenue Georges Pompidou, pour Dumetier Design
Modélisation 3D d'après plans architecte.

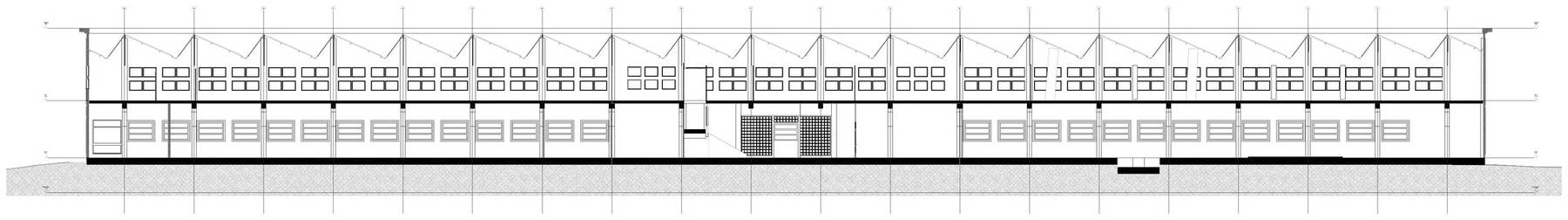

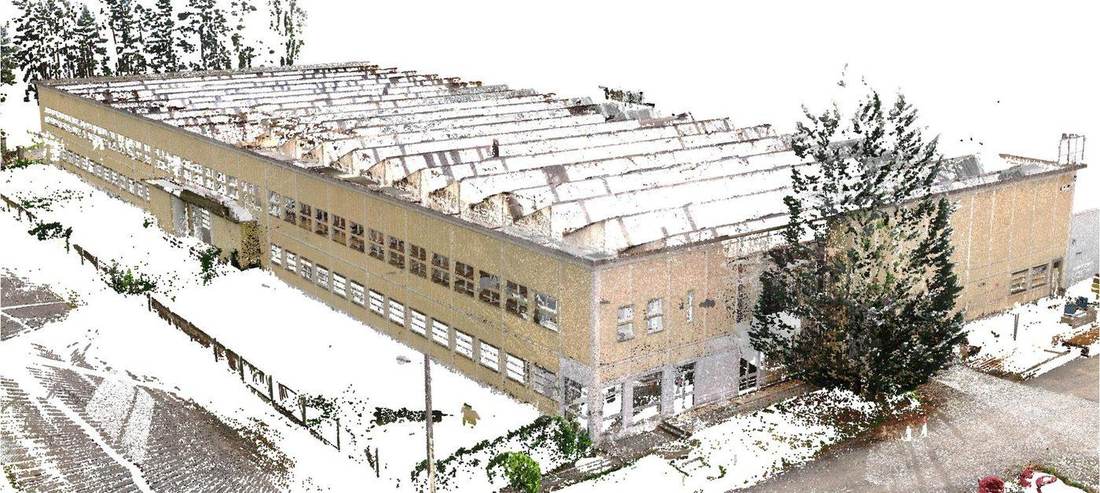

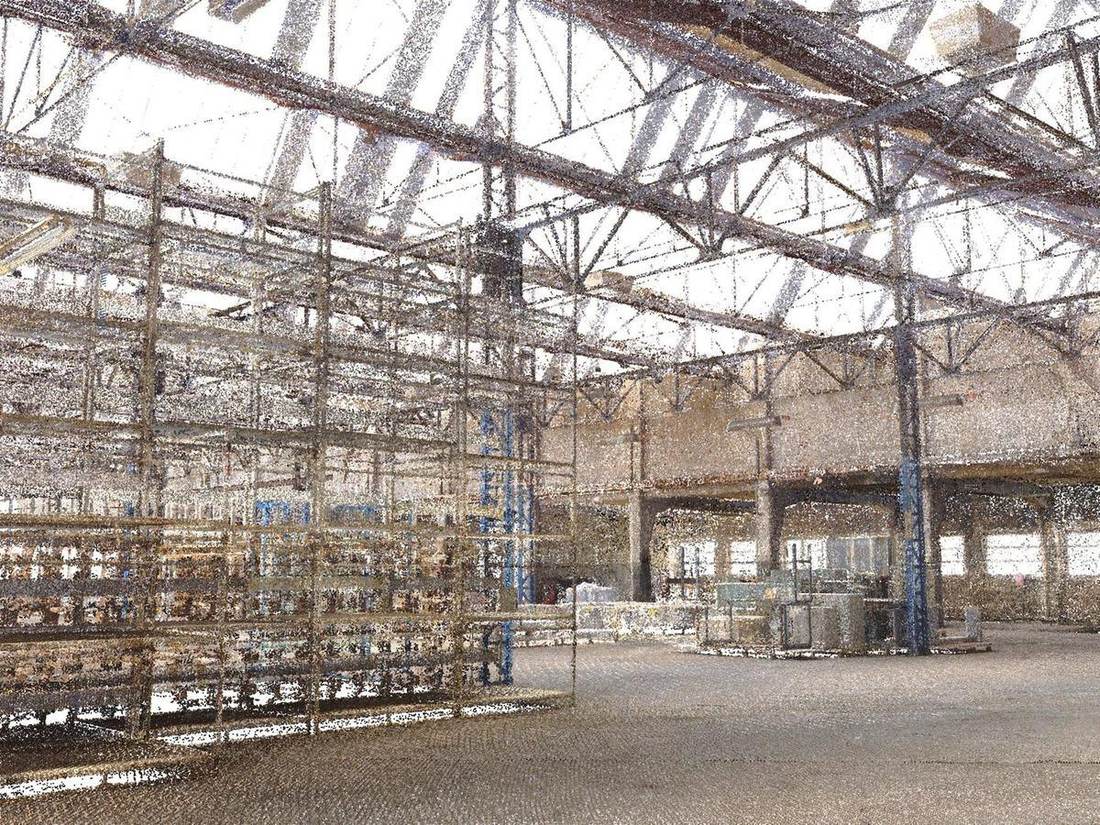

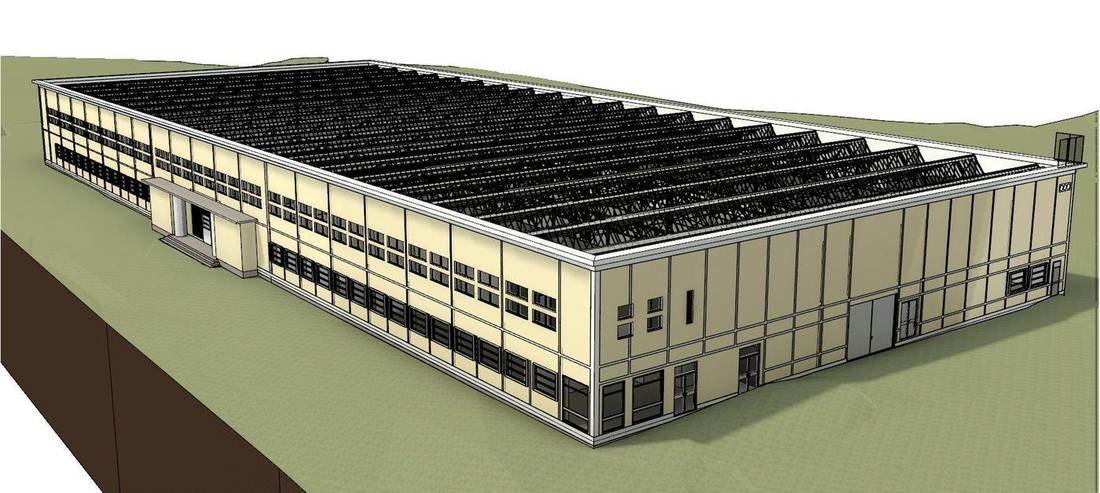

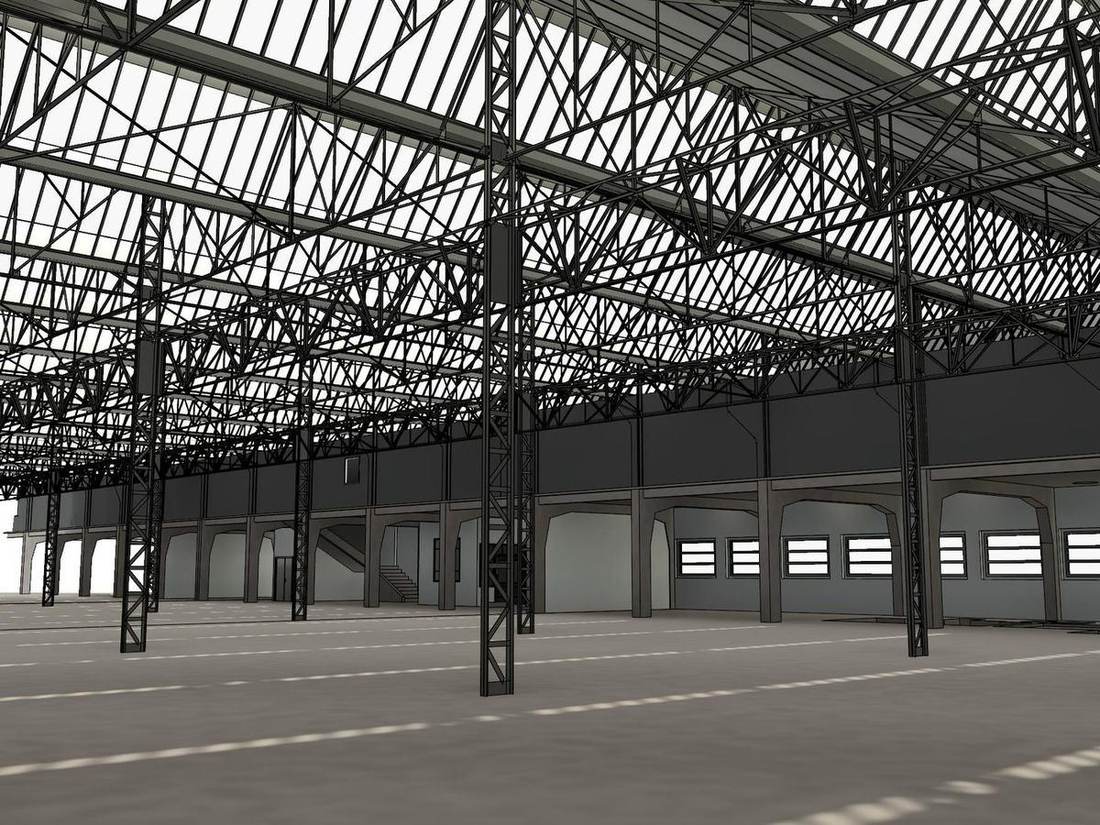

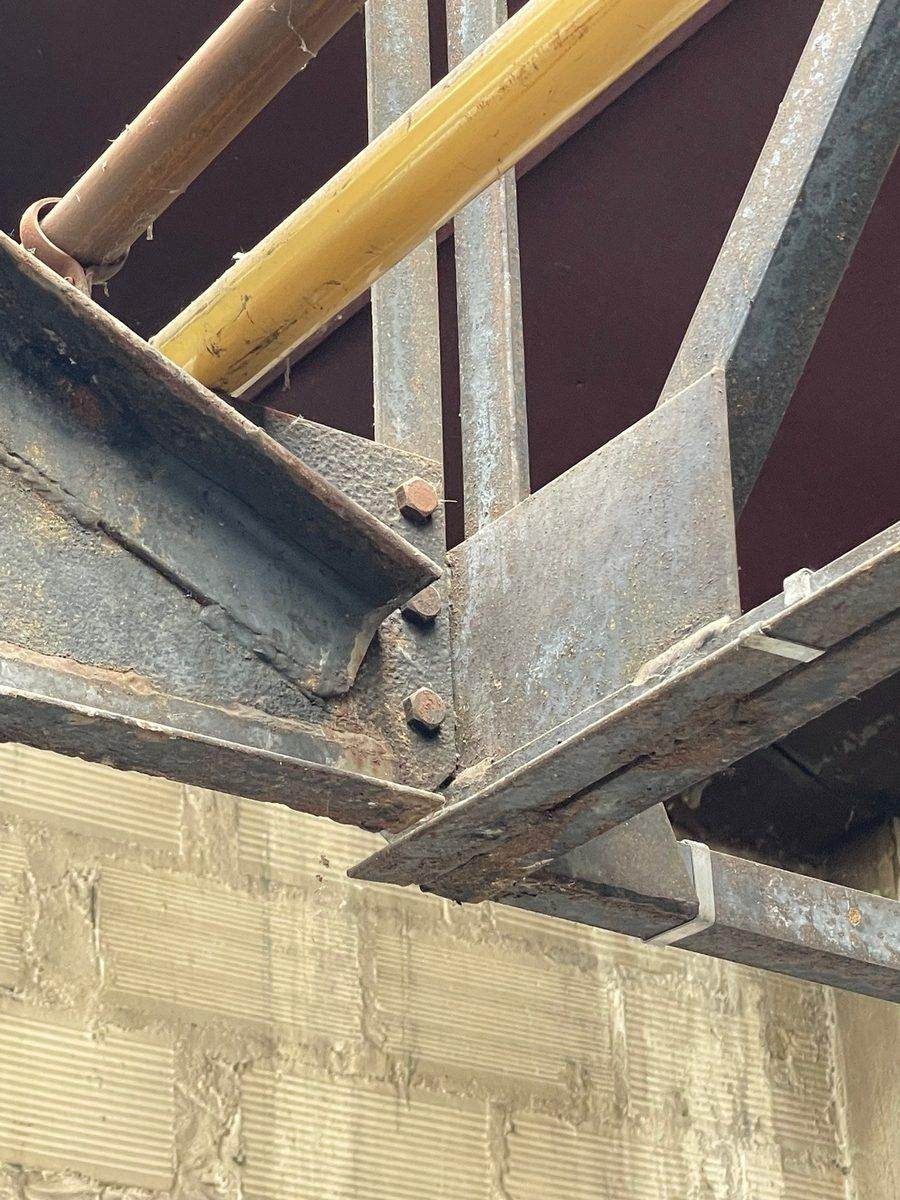

Relevé d'un entrepôt industriel
Bâtiment REXO, Dorat, pour AFAA architecture
Modélisation de l'existant (architecture + structure) d'après nuage de points.

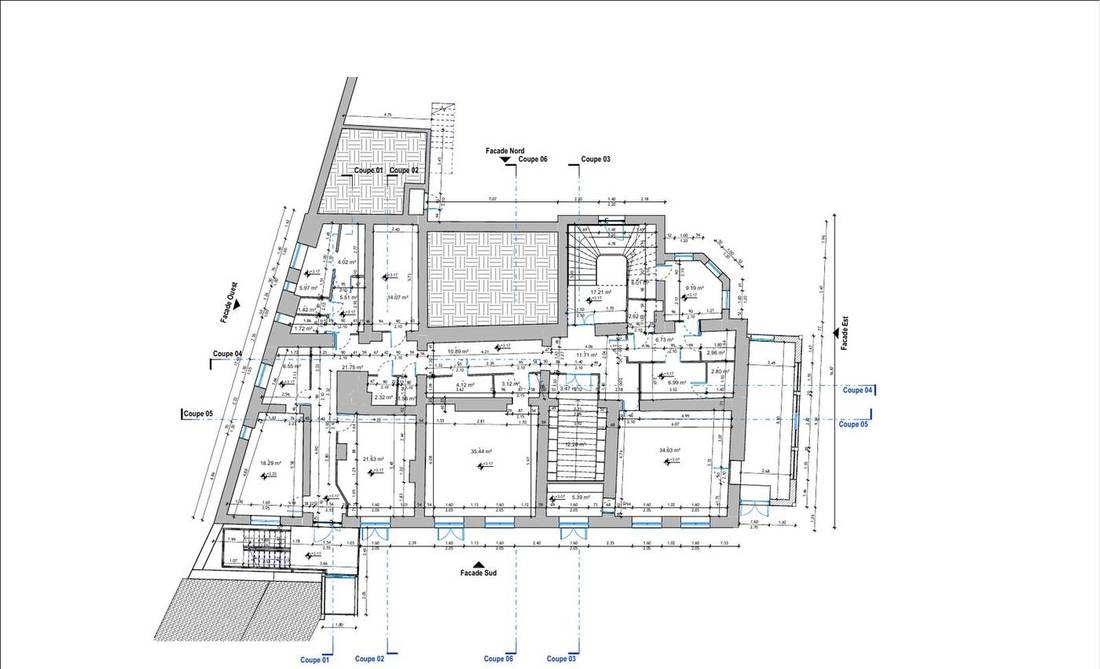

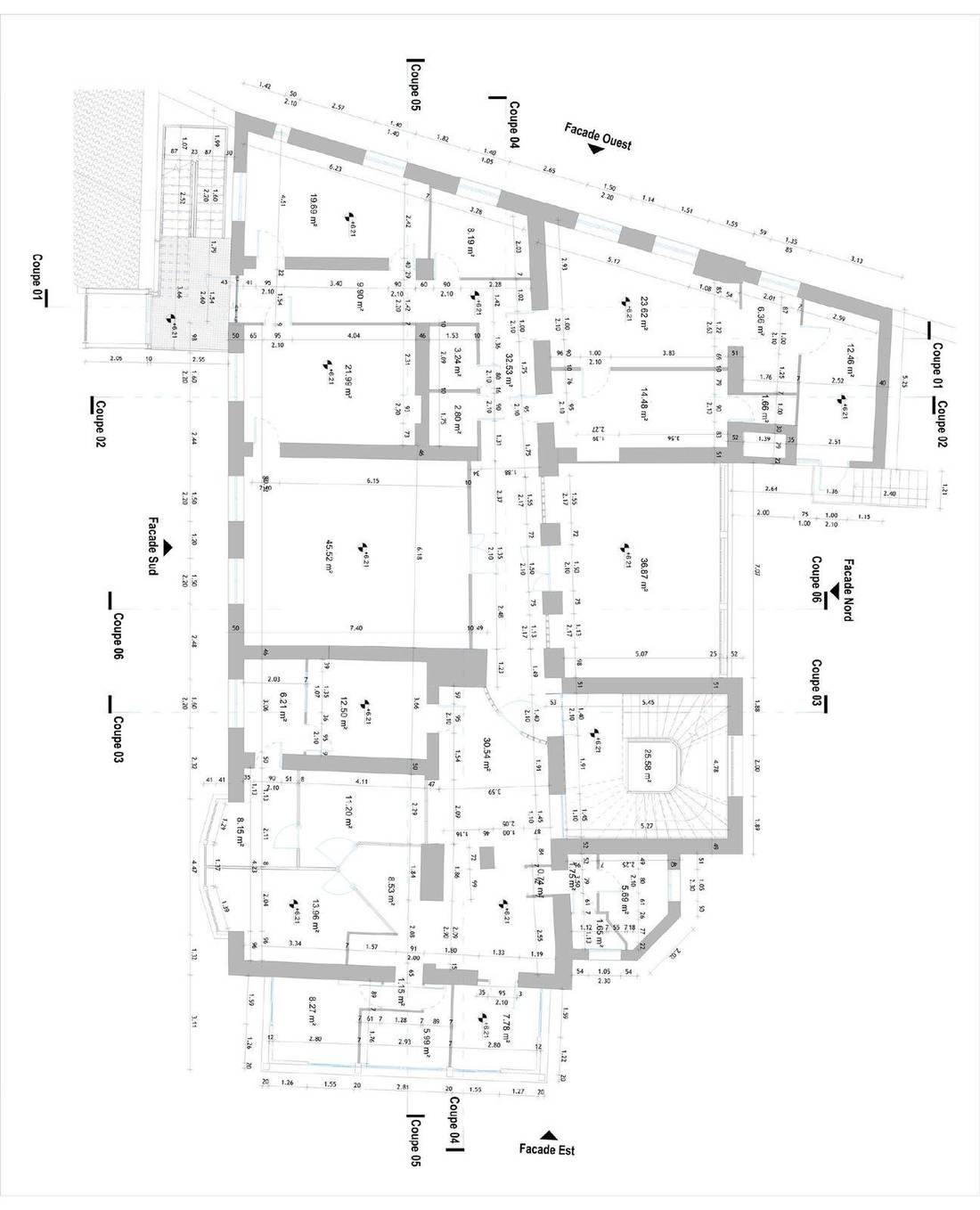

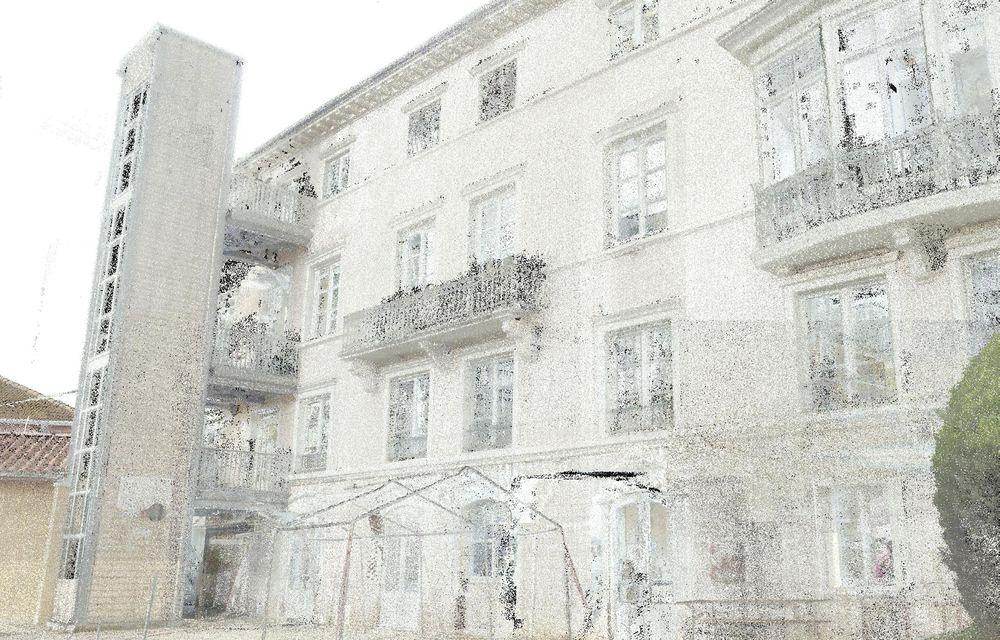

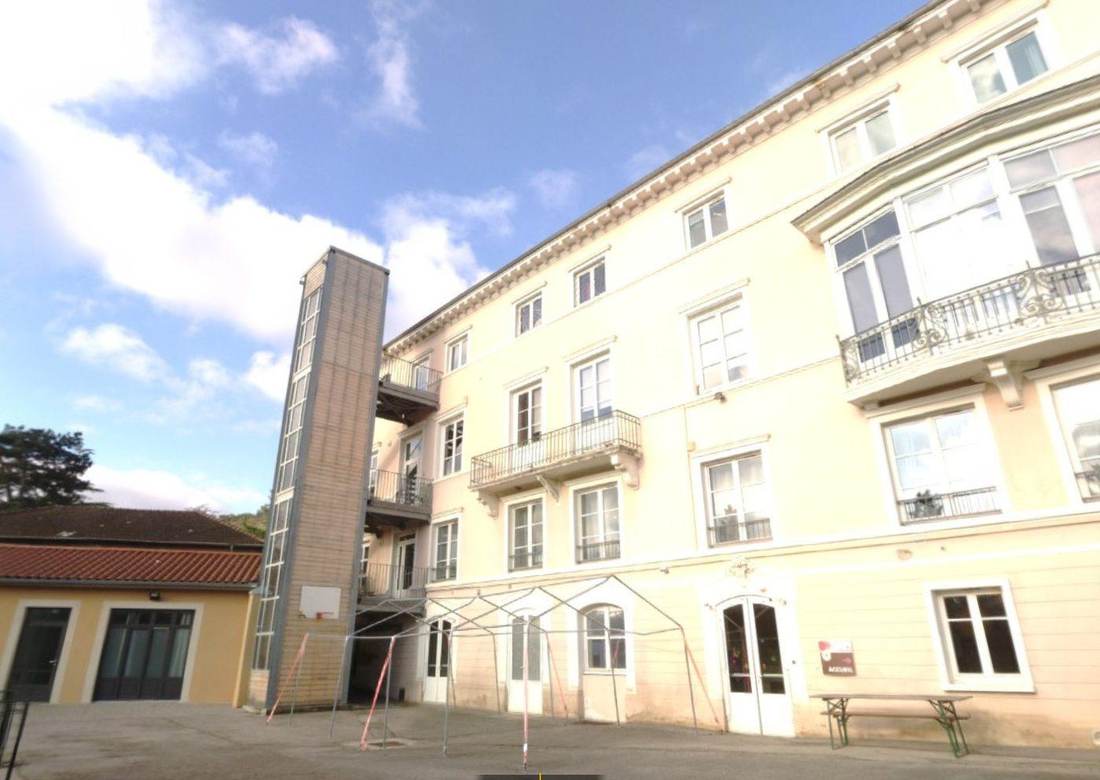

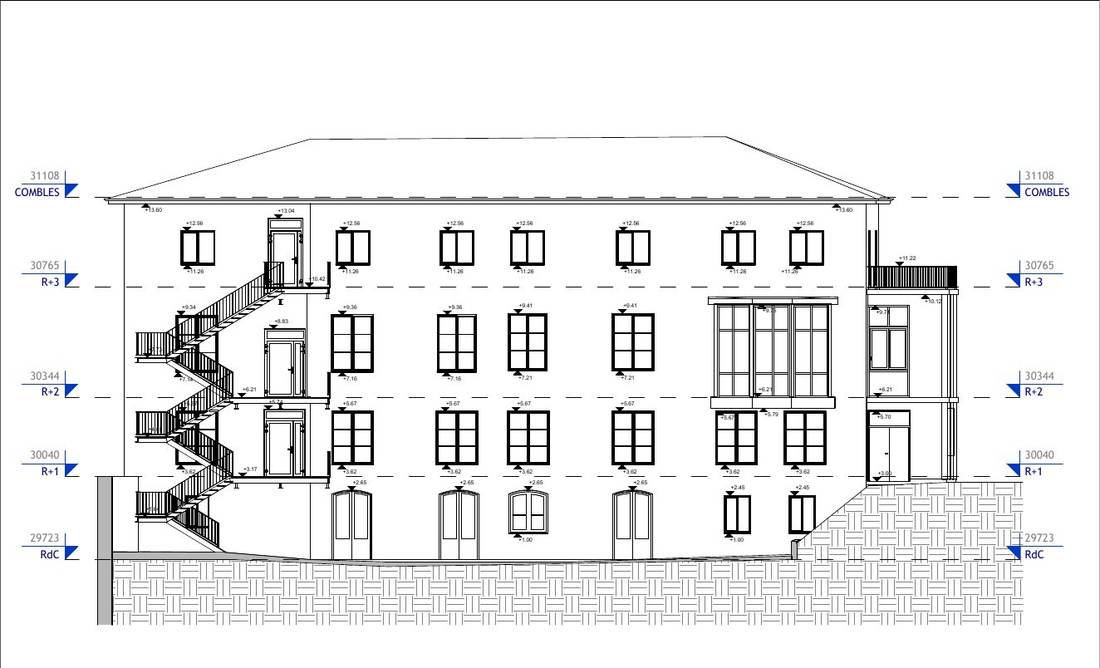

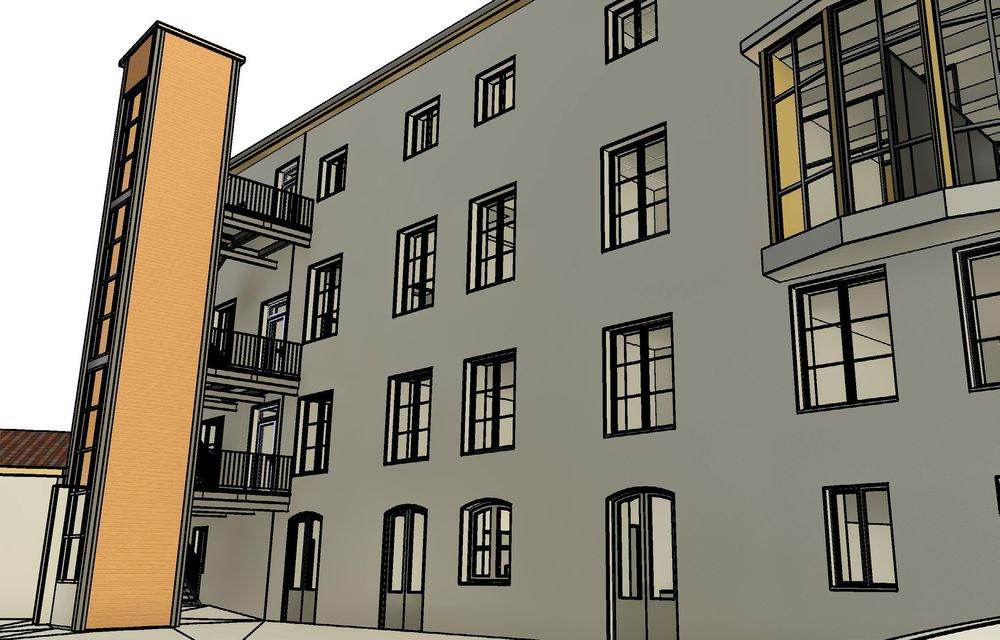

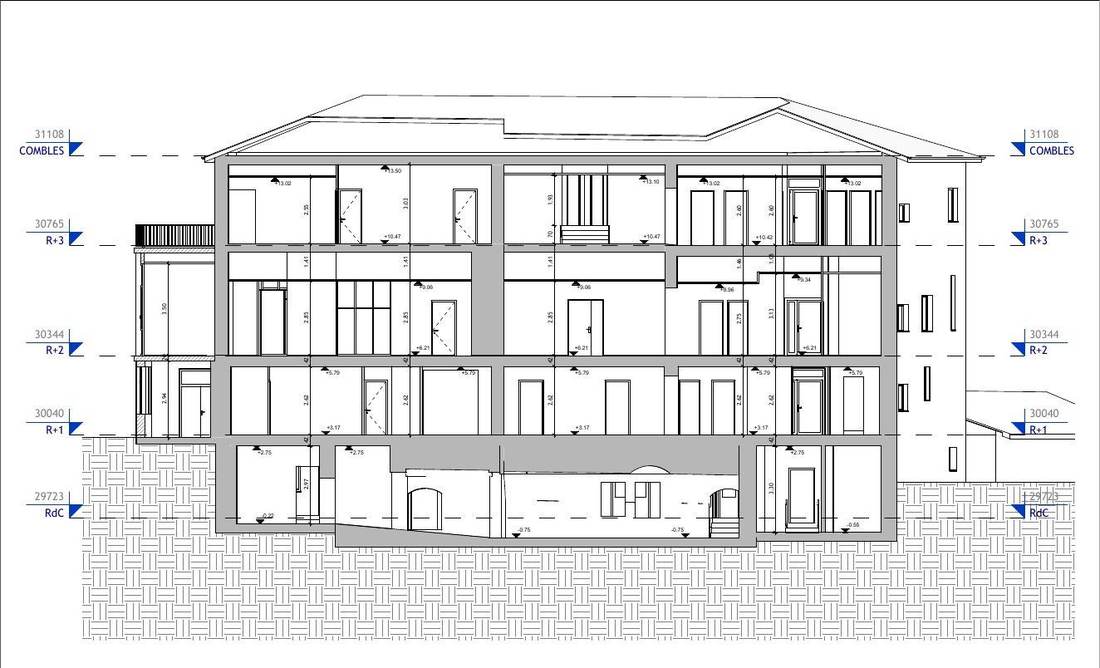

Relevé d'un institut médical dans un bâtiment ancien
2 rue Louis Bouquet, Lyon, pour ADAPEI
Modélisation de l'existant (architecture + structure) d'après nuage de points.

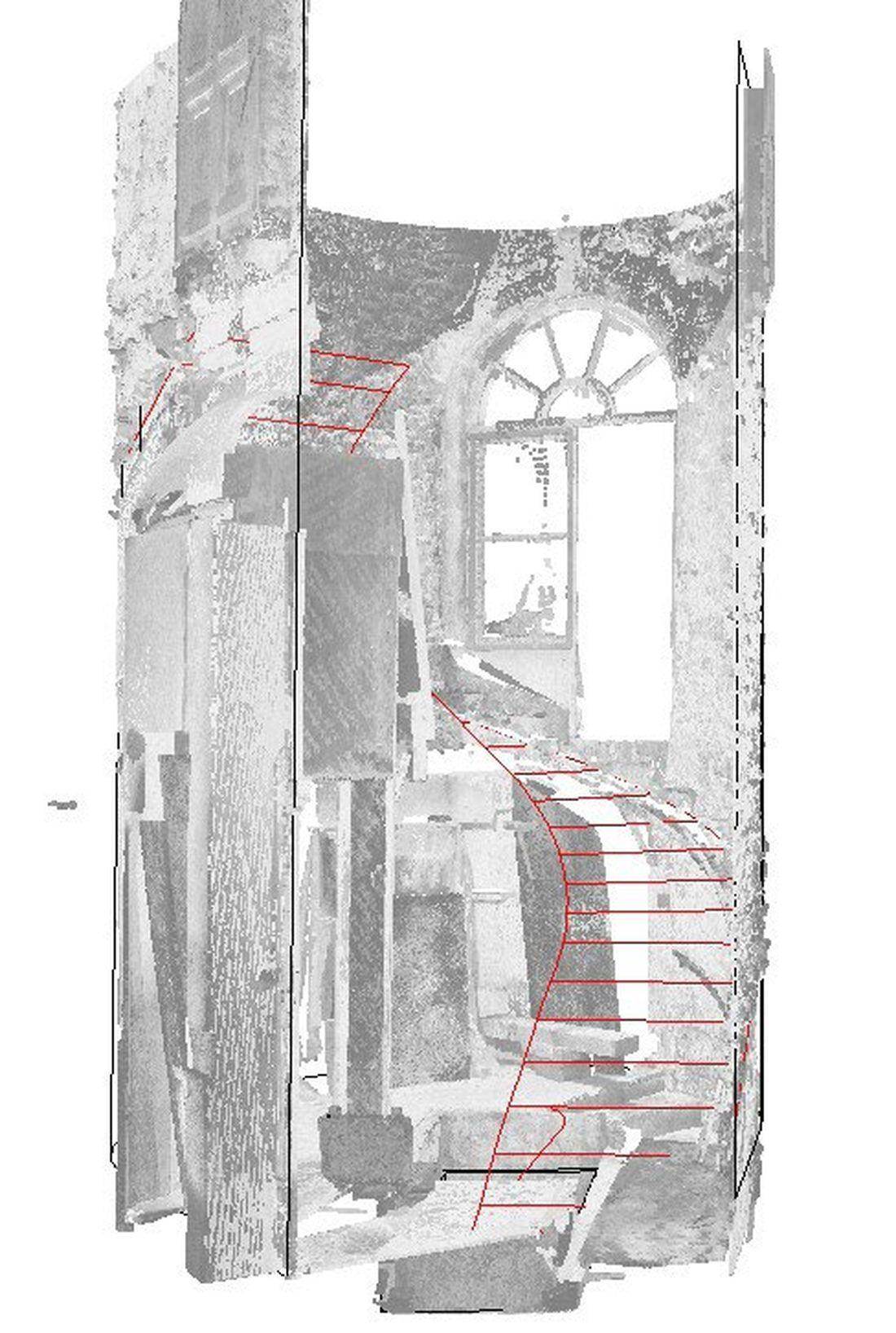

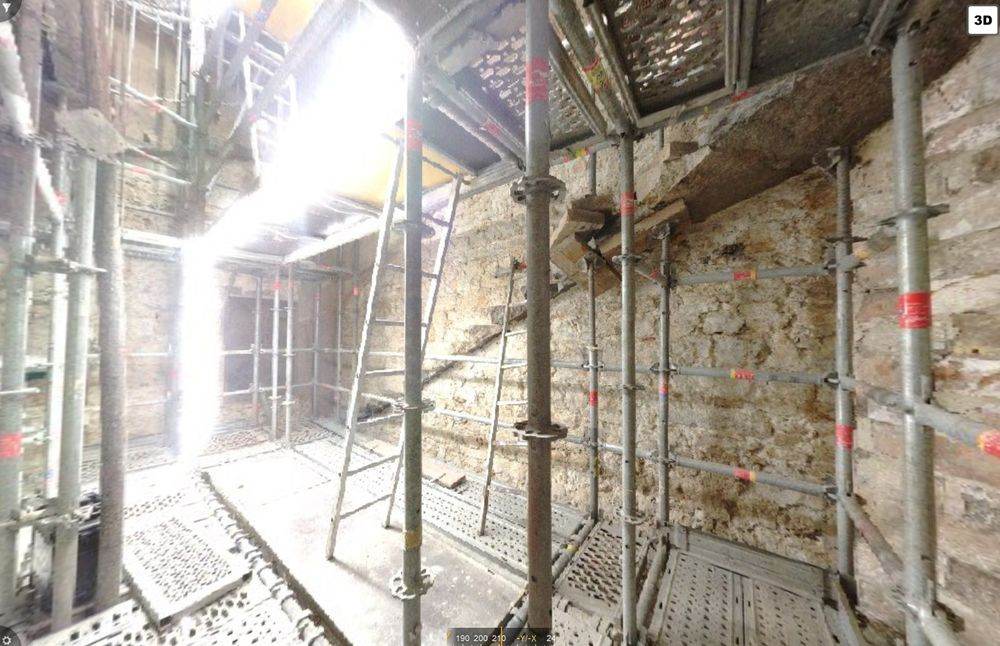

Reconstruction à l'identique d'un escalier en pierre
Rue des 4 Chapeaux, Lyon

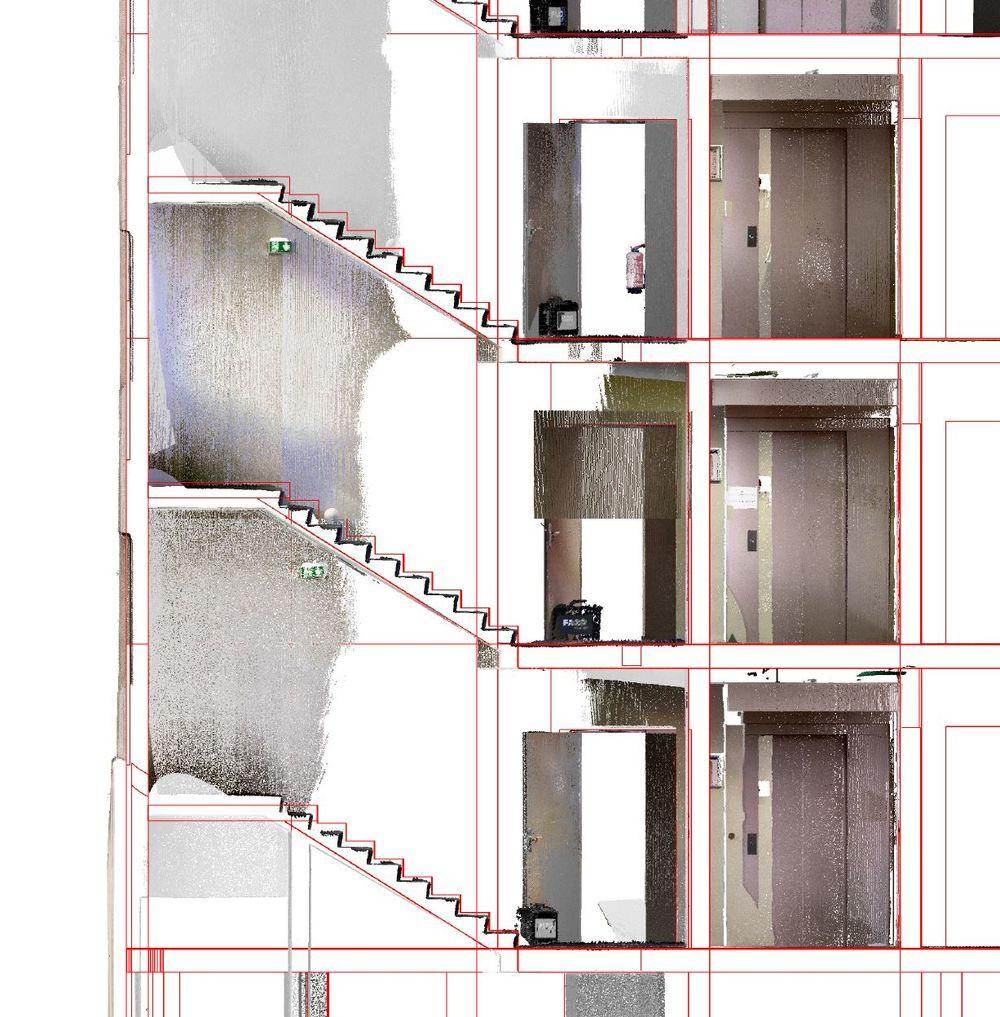

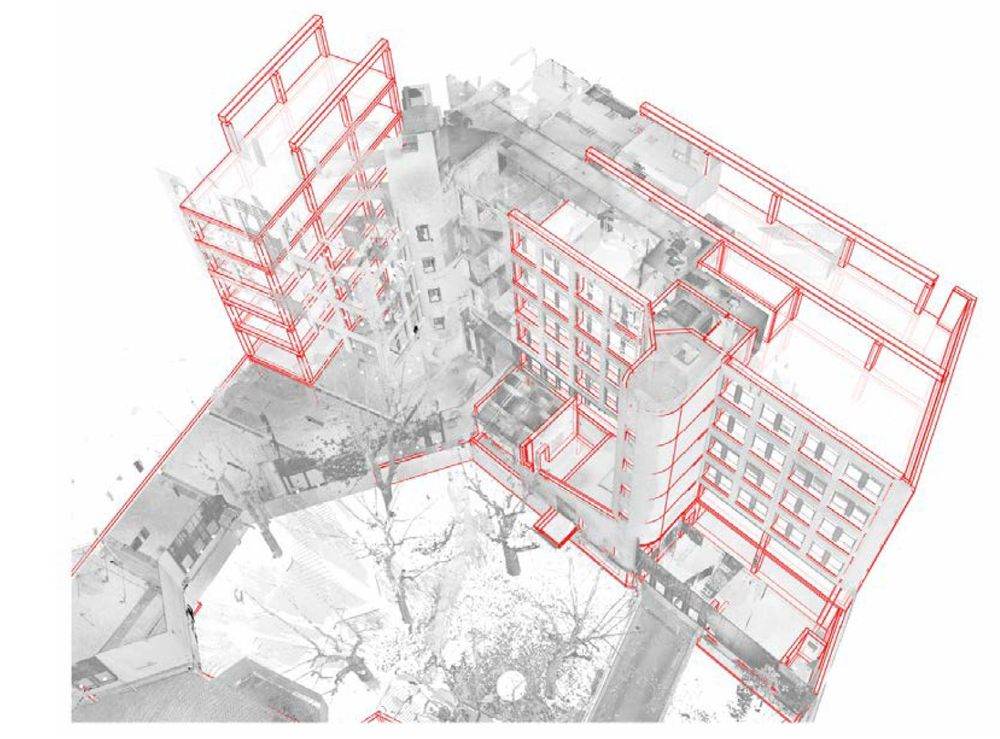

Réhabilitation d'un immeuble de bureaux
120 av. Jean Jaurès, Lyon, pour Atelier 12
Audit de conformité entre la maquette architecte et le relevé nuage de points, en phase PRO.
Projet confidentiel
Relevé et modélisation d'un bâtiment industriel
Industrie, France
Relevé par scan 3D et maquette BIM intégrée au nuage de points. Détails réservés à nos partenaires.

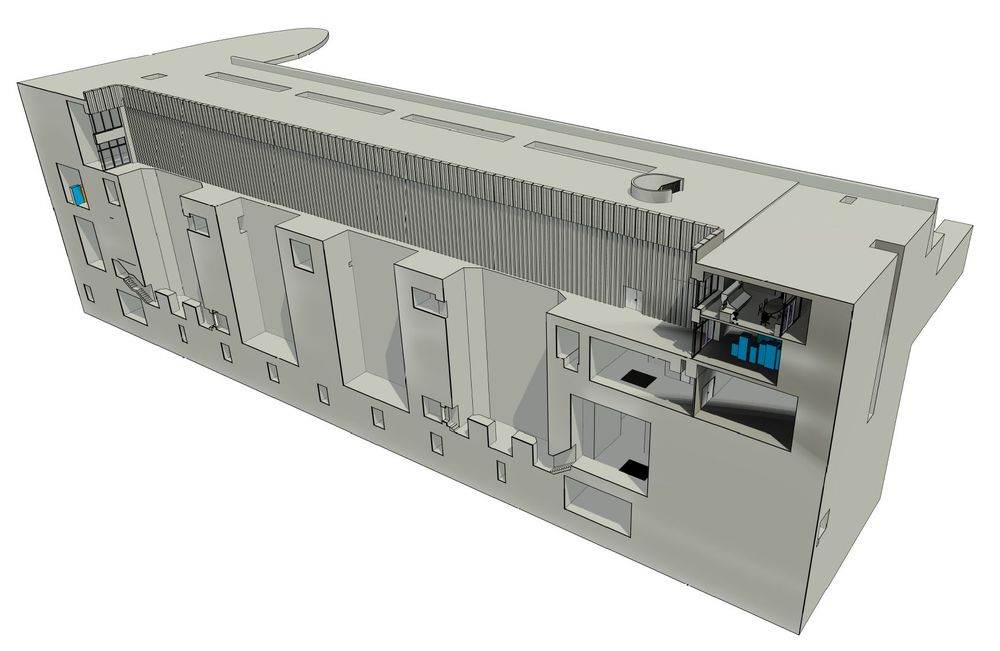

Jumeau numérique d'une centrale hydroélectrique
Reventin-Vaugris, pour CNR

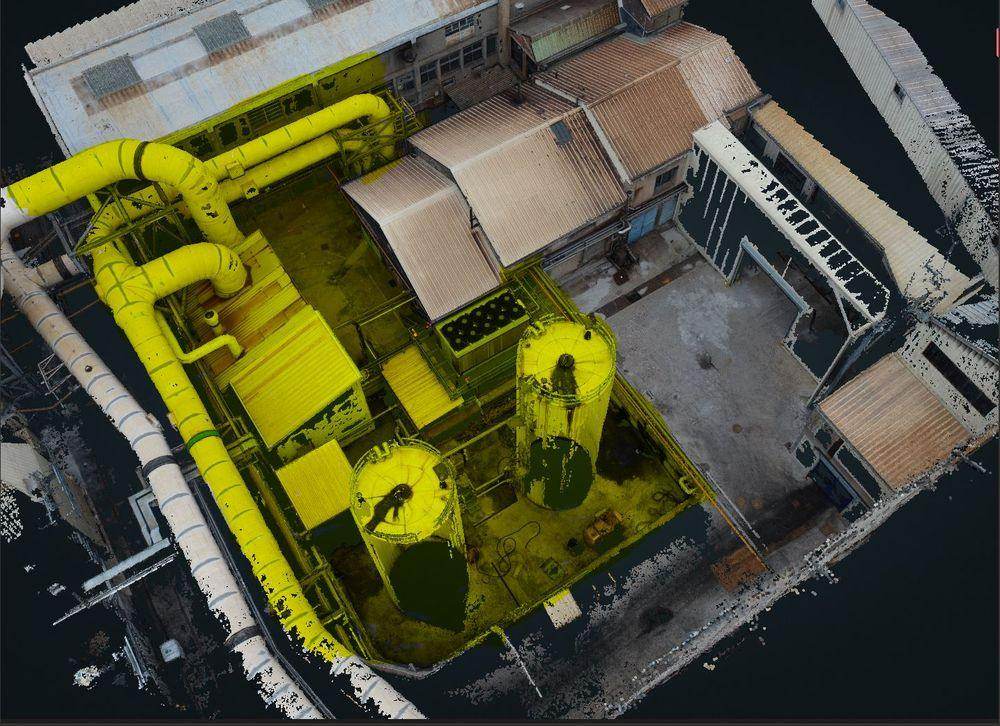

Rénovation du circuit de chauffage d'une usine
Veauche, pour Engie Solution

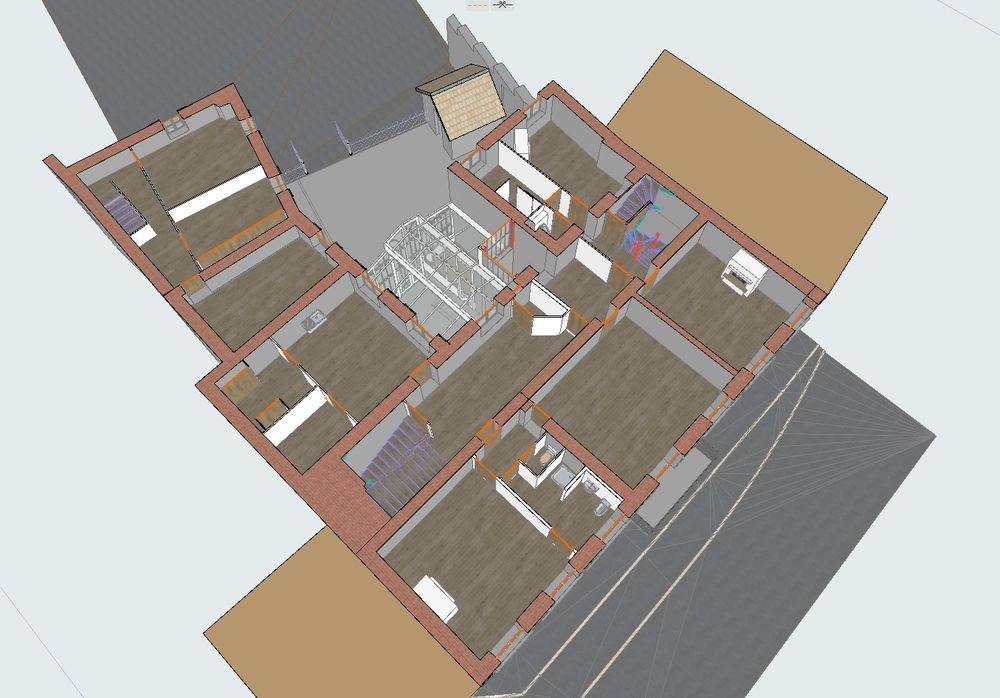

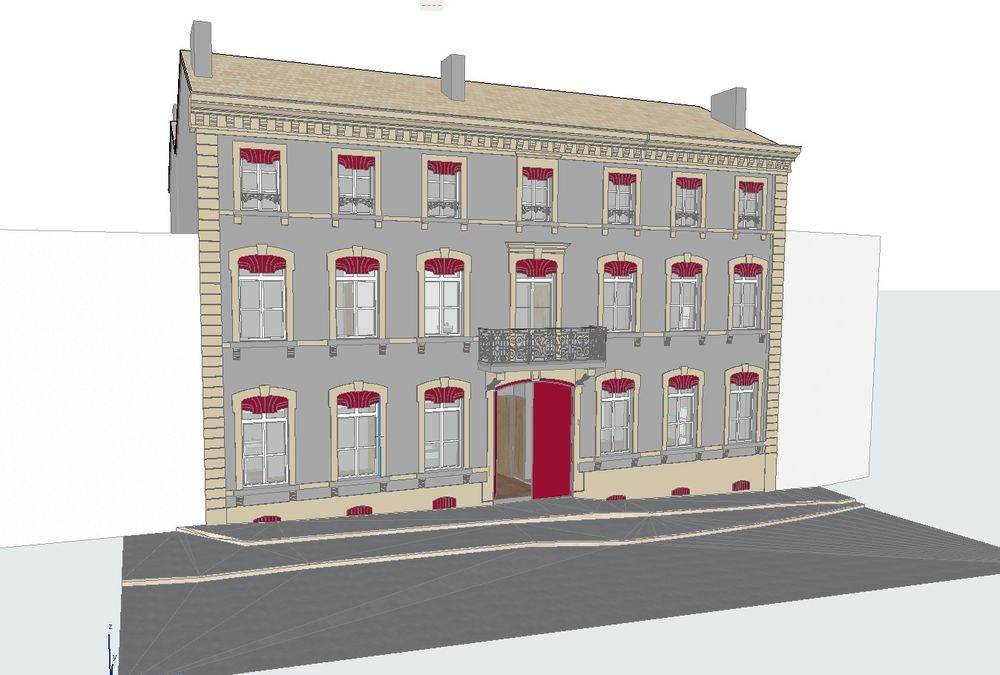

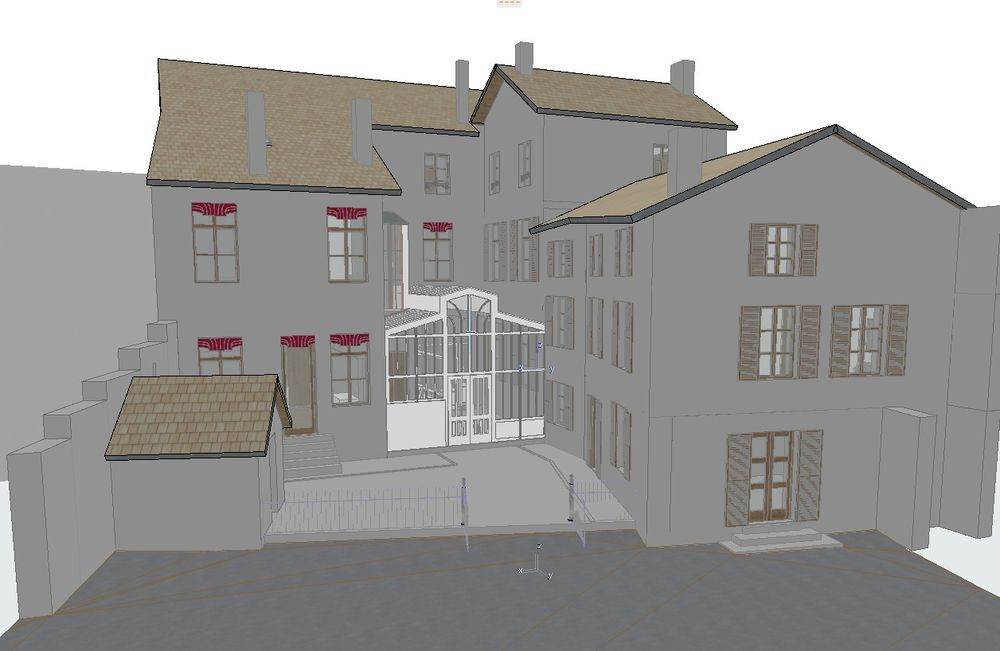

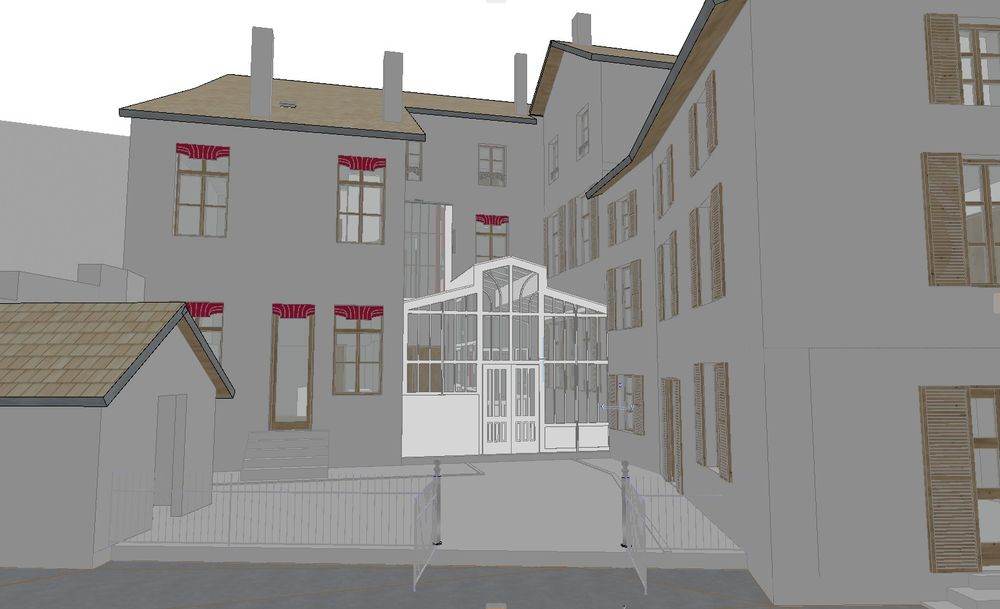

Réhabilitation d'une maison de ville
Tramayes, pour Chez Moi Demain

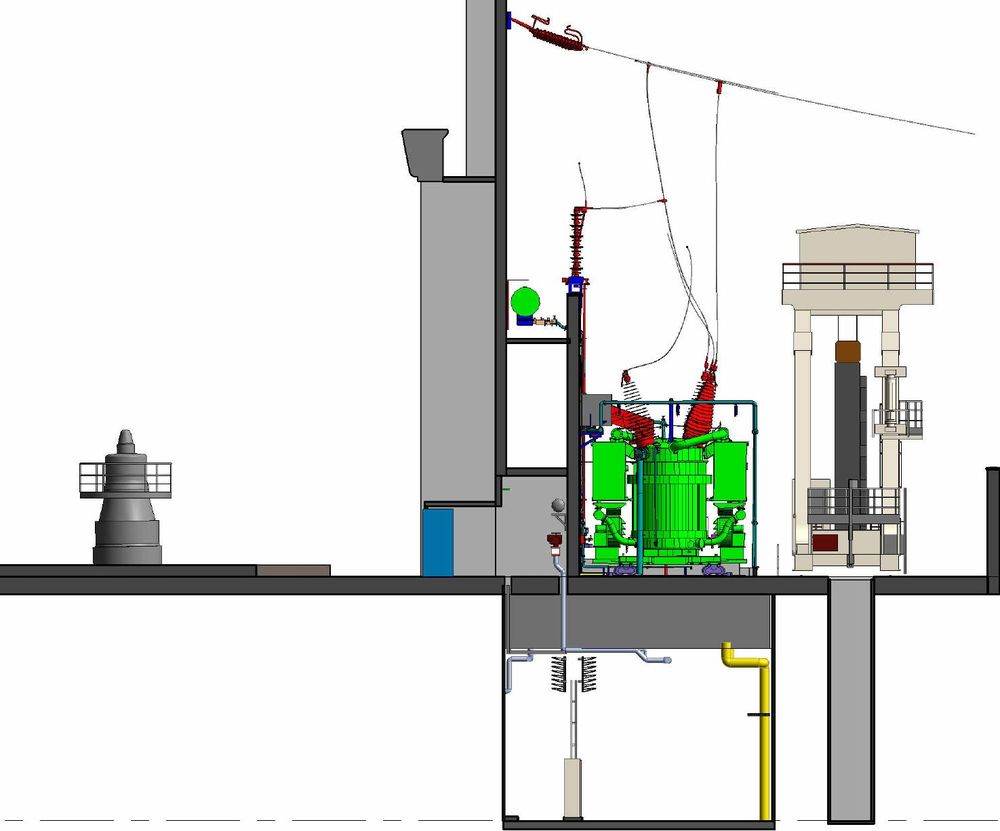

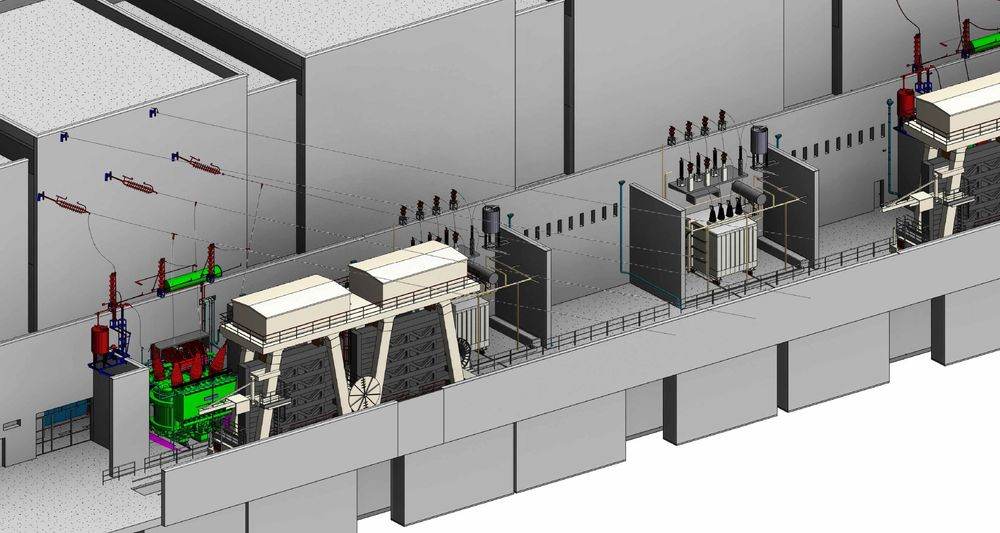

Jumeau numérique d'une centrale hydroélectrique
Logis-Neuf, pour CNR

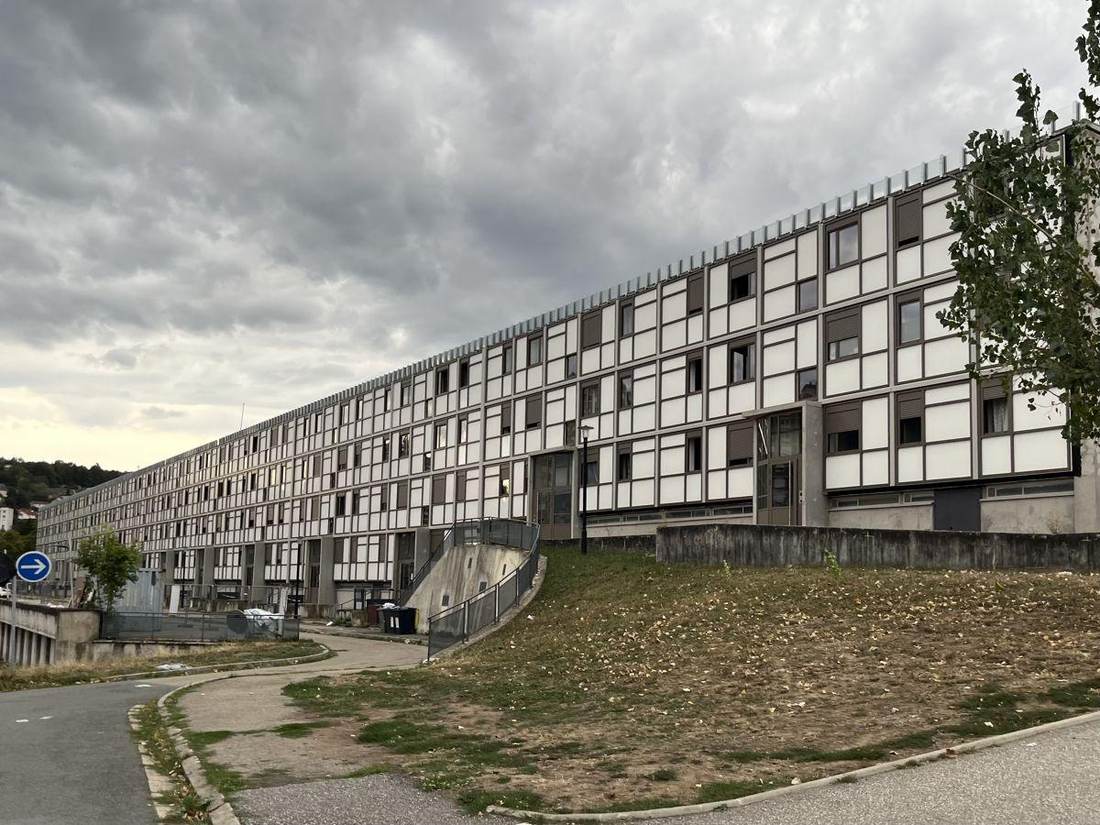

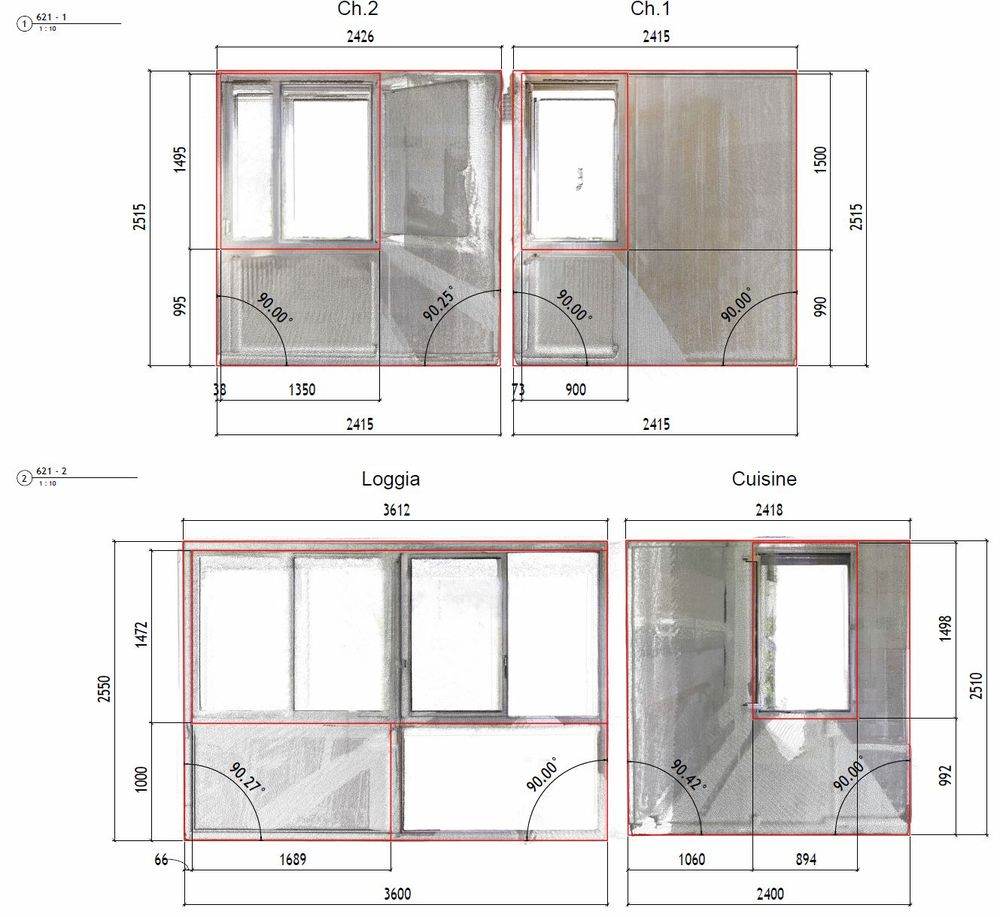

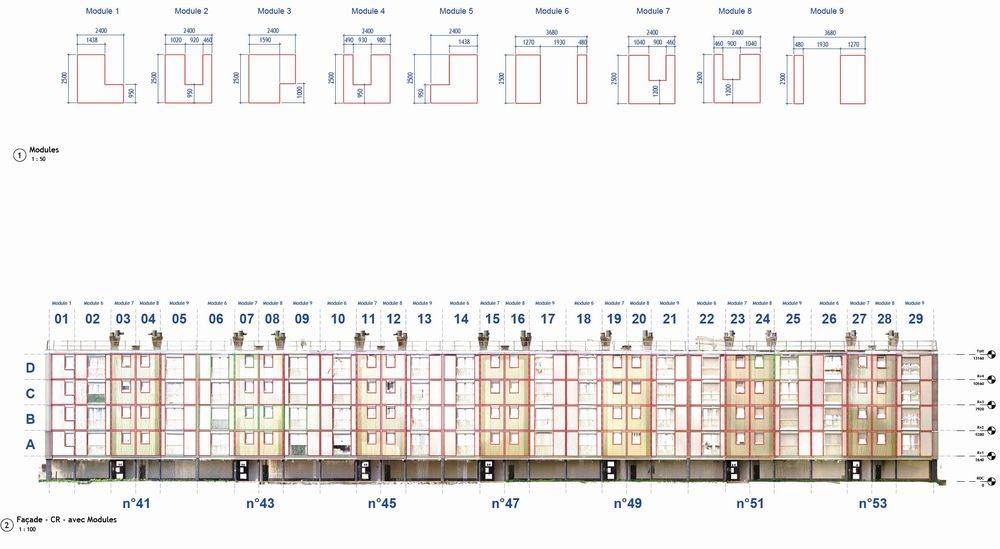

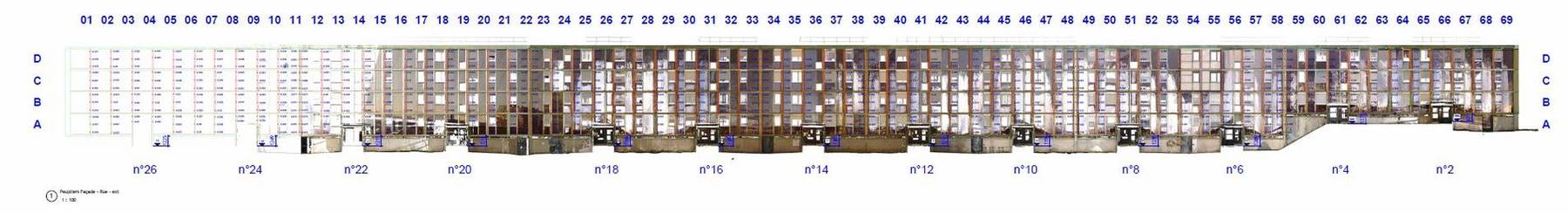

Firminy
Firminy, pour GCC Lyon
Relevé et modélisation des façades pour vérification à ±5 mm des dimensions avant préfabrication des modules de panneaux de façade.
Audit de conformité maquette structure / existant
12 rue Juliette Récamier, Lyon, pour ICADE Management
Comparaison de la maquette structure théorique avec le relevé nuage de points post-curage : écarts constatés jusqu'à 30 cm sur certaines hauteurs sous poutre, maquette jugée non fiable pour la précision d'exécution demandée. Rapport de synthèse BIM en phase EXE (détection des interférences réseaux).

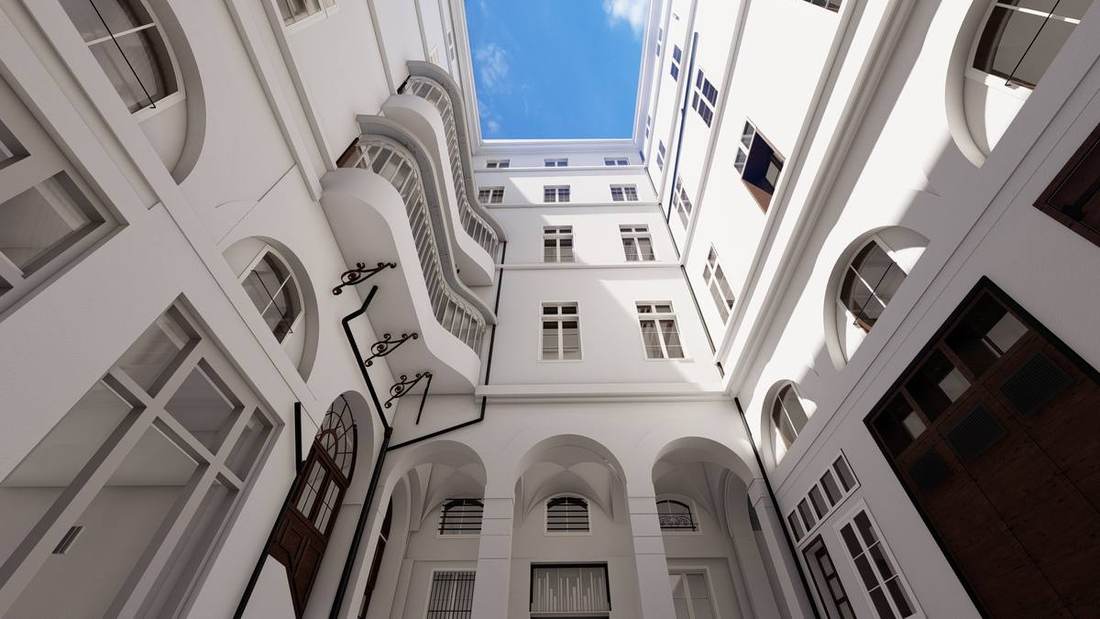

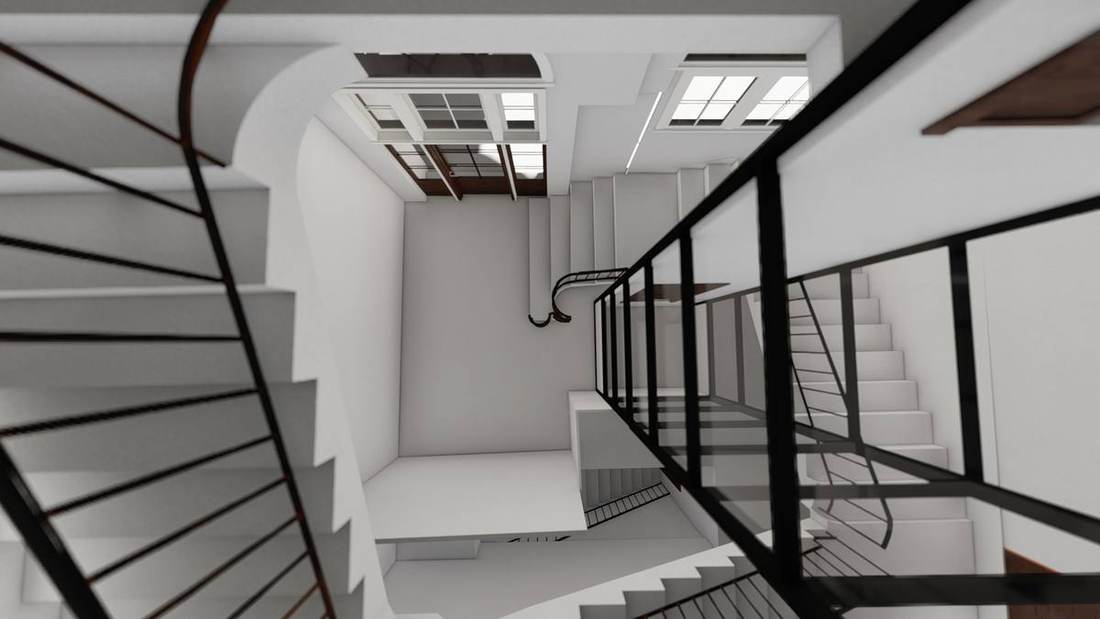

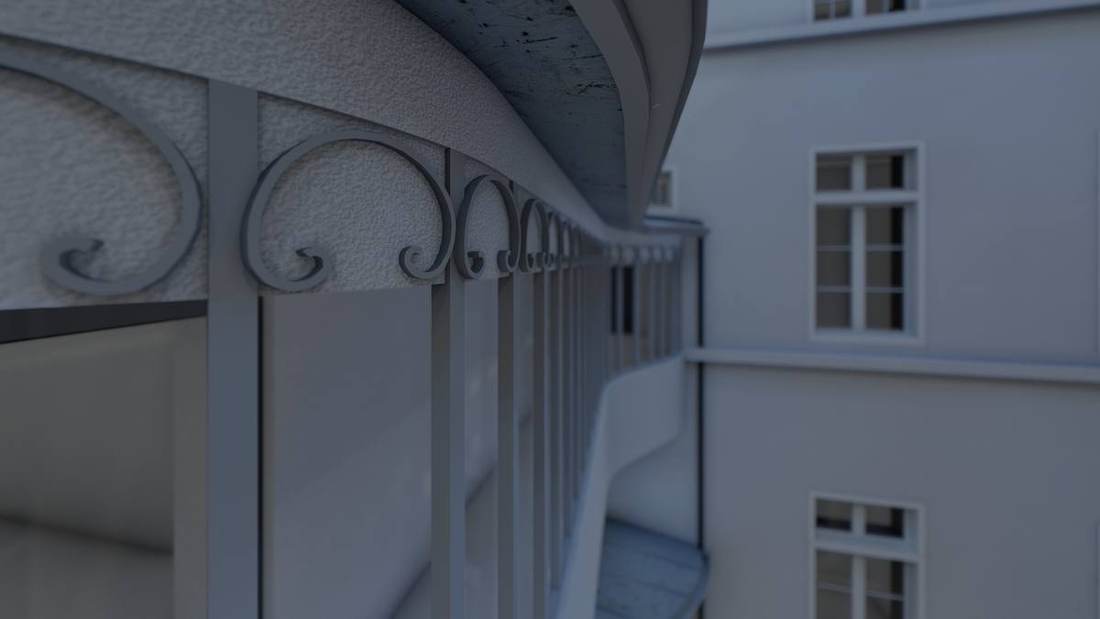

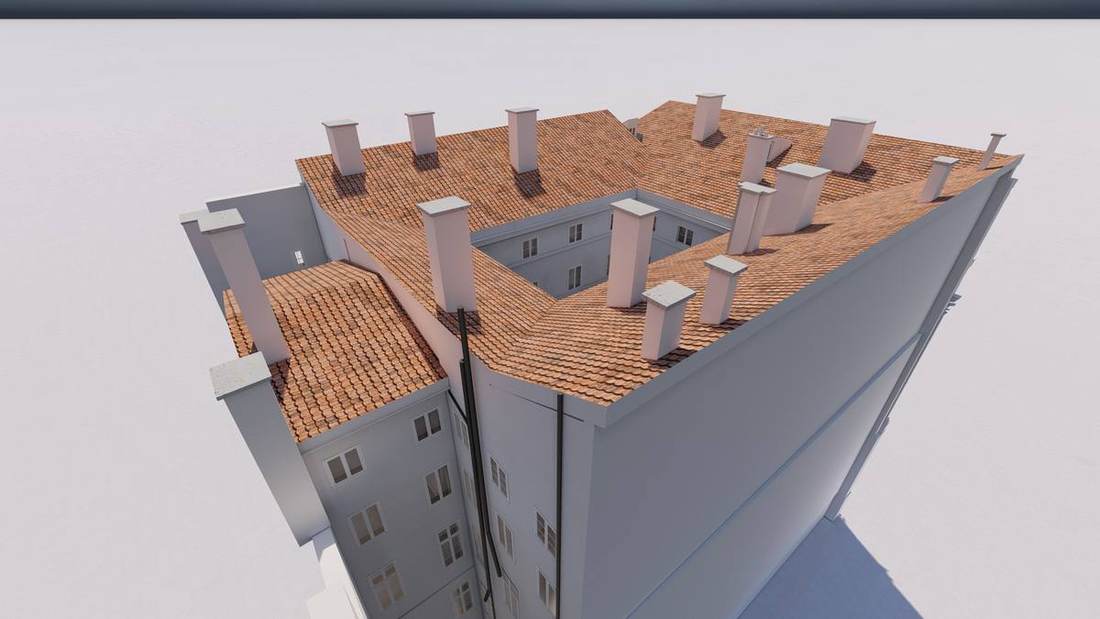

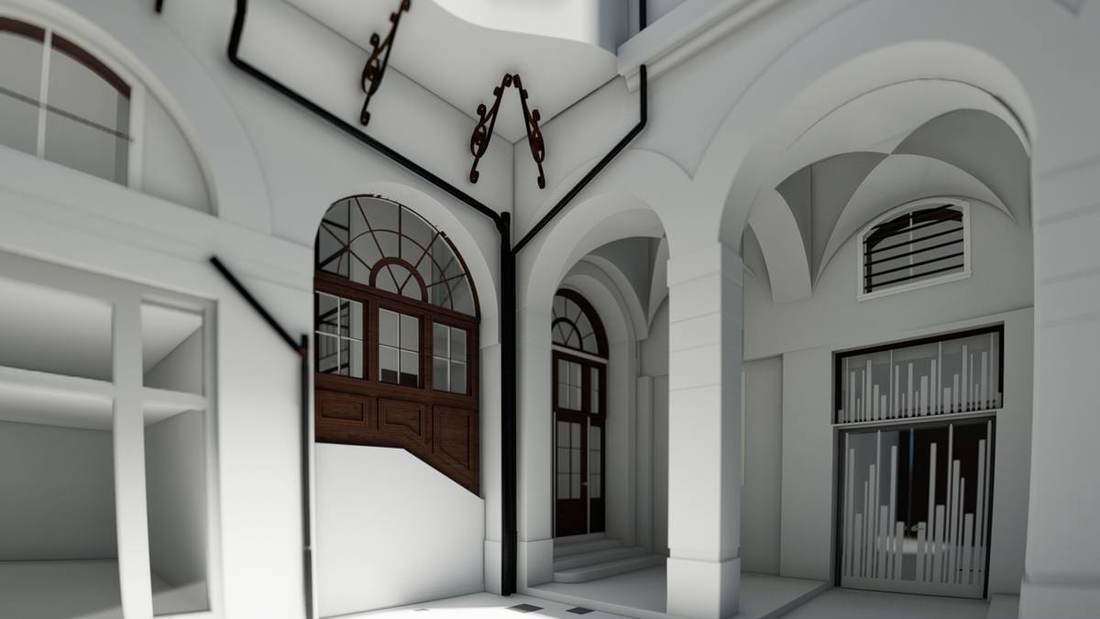

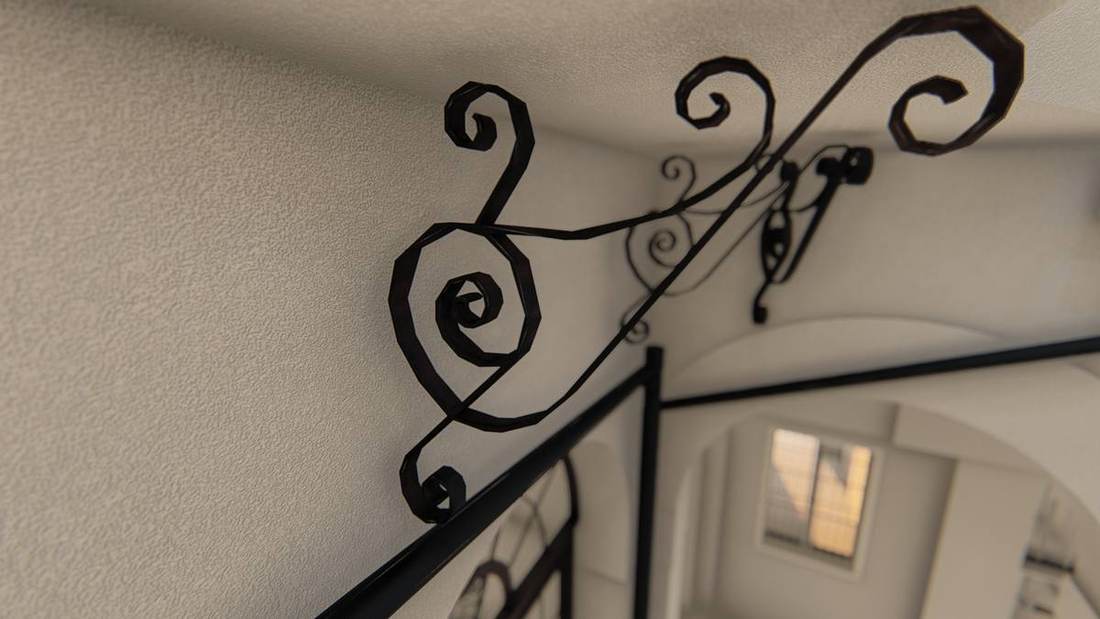

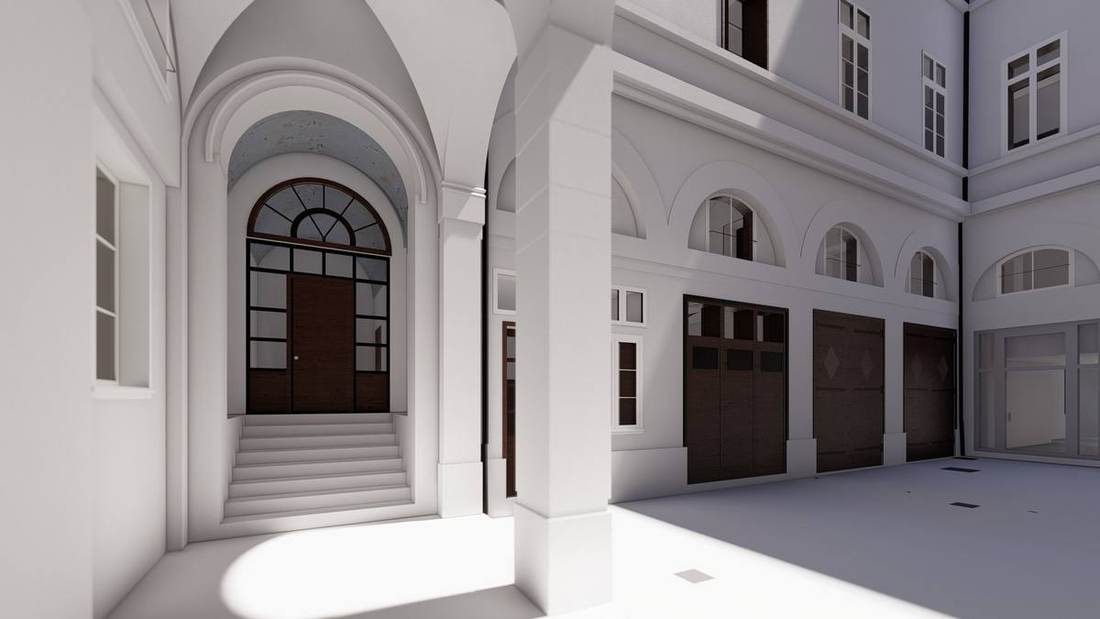

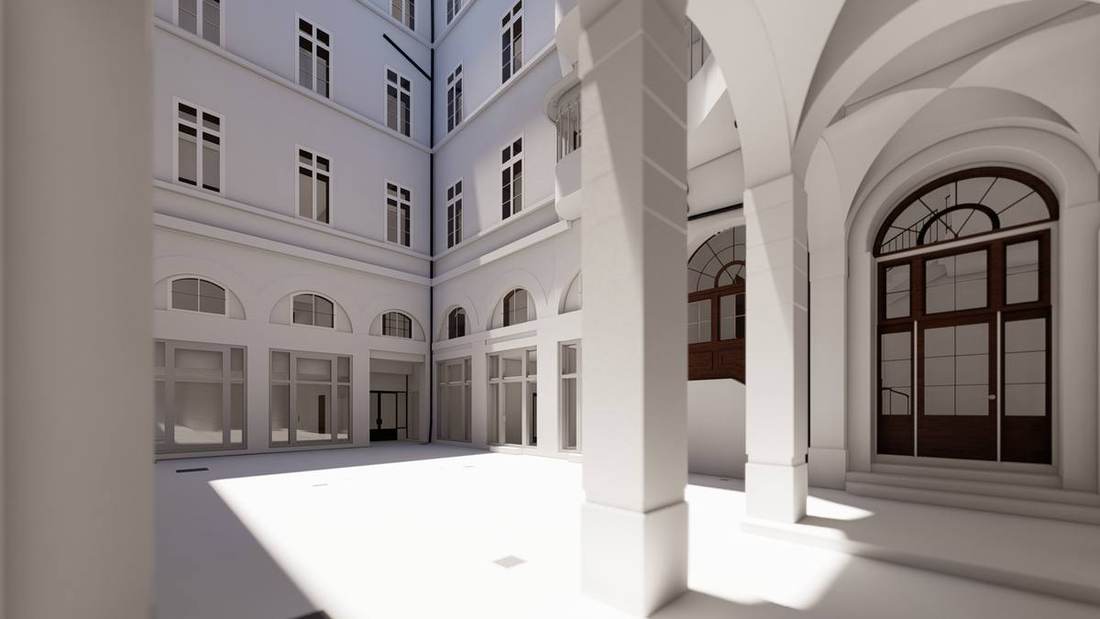

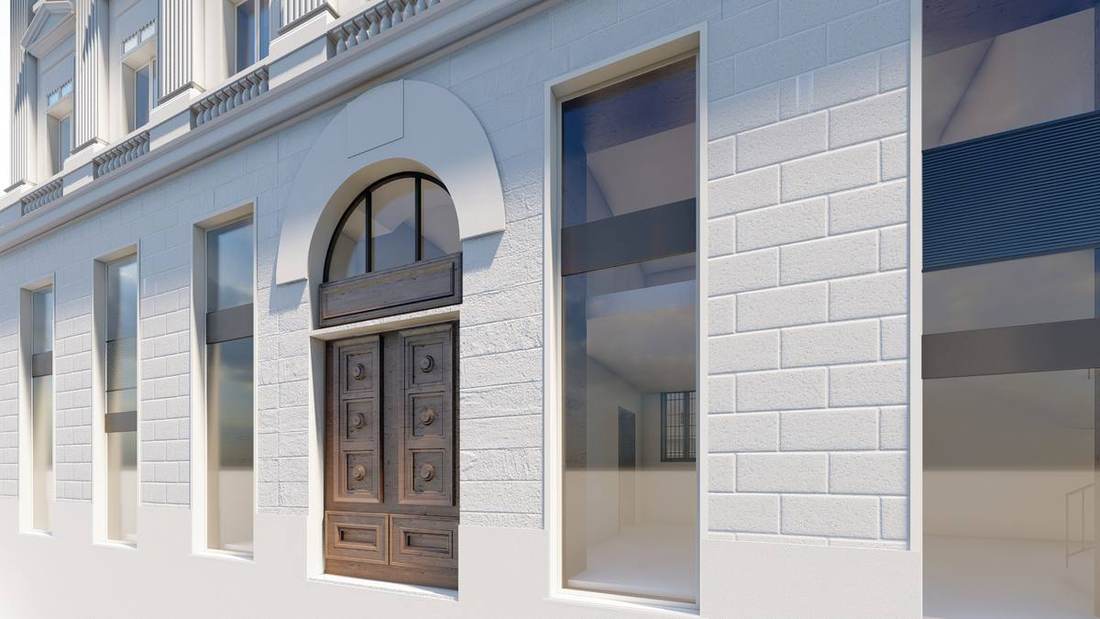

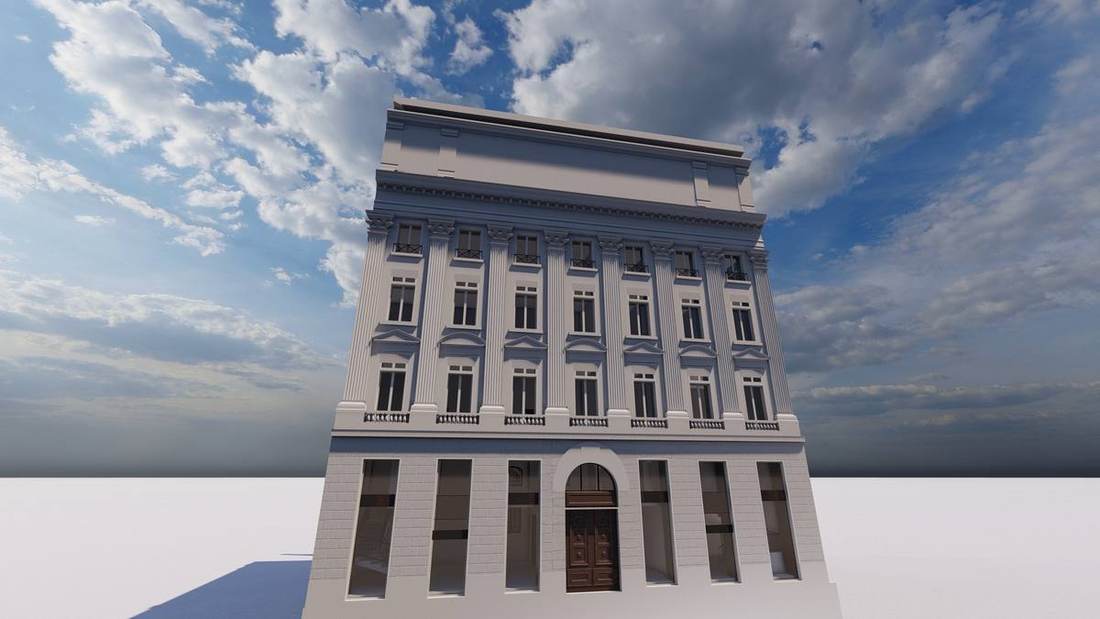

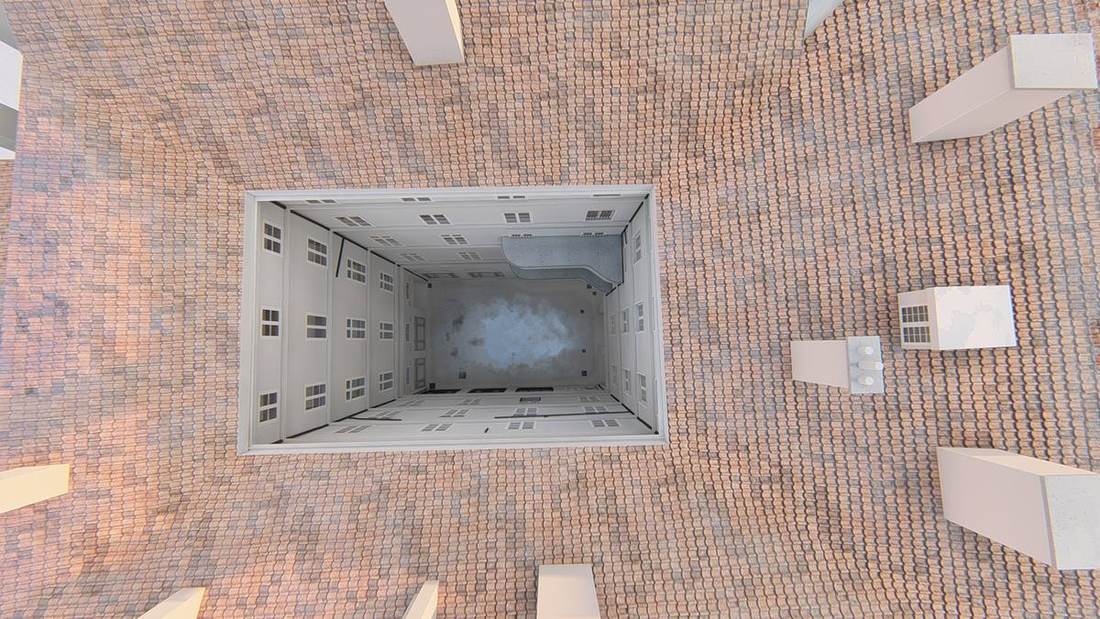

Hôtel La Cour des Loges
Lyon

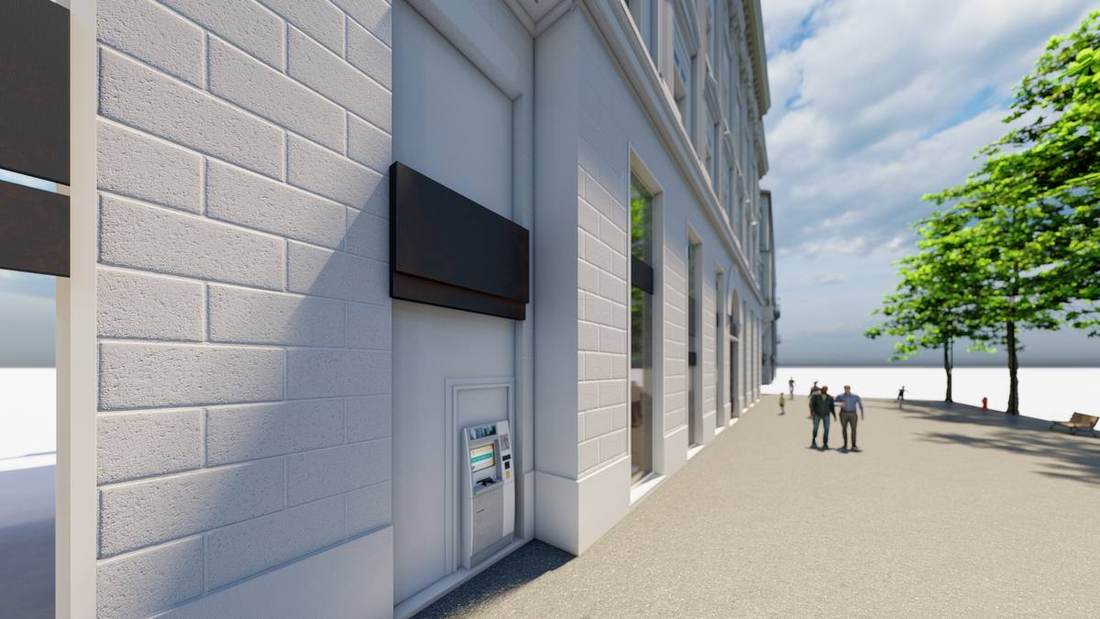

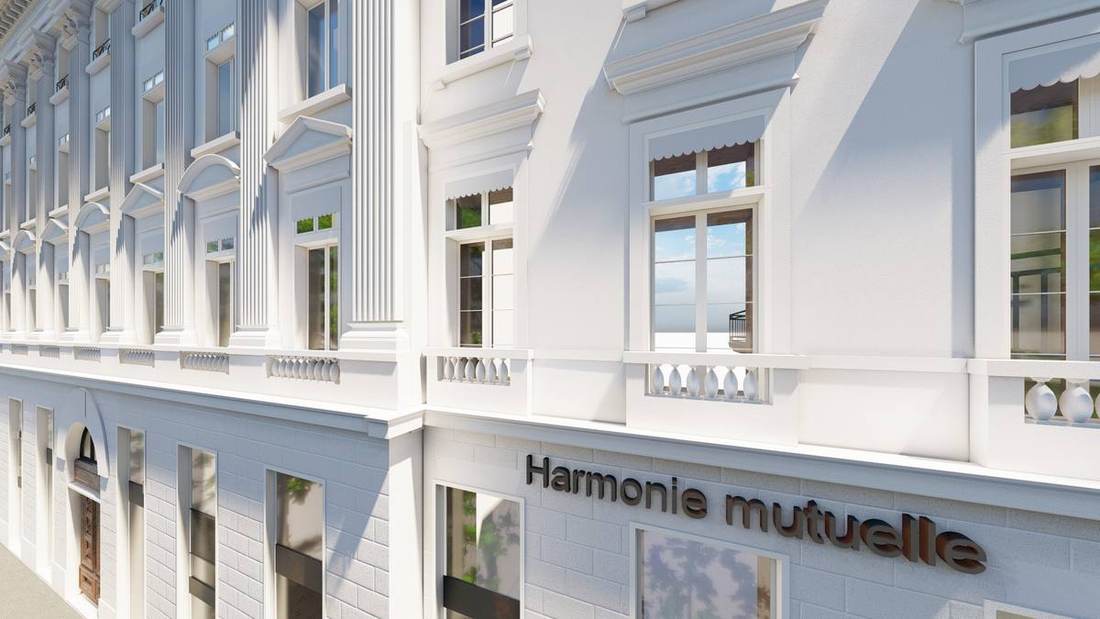

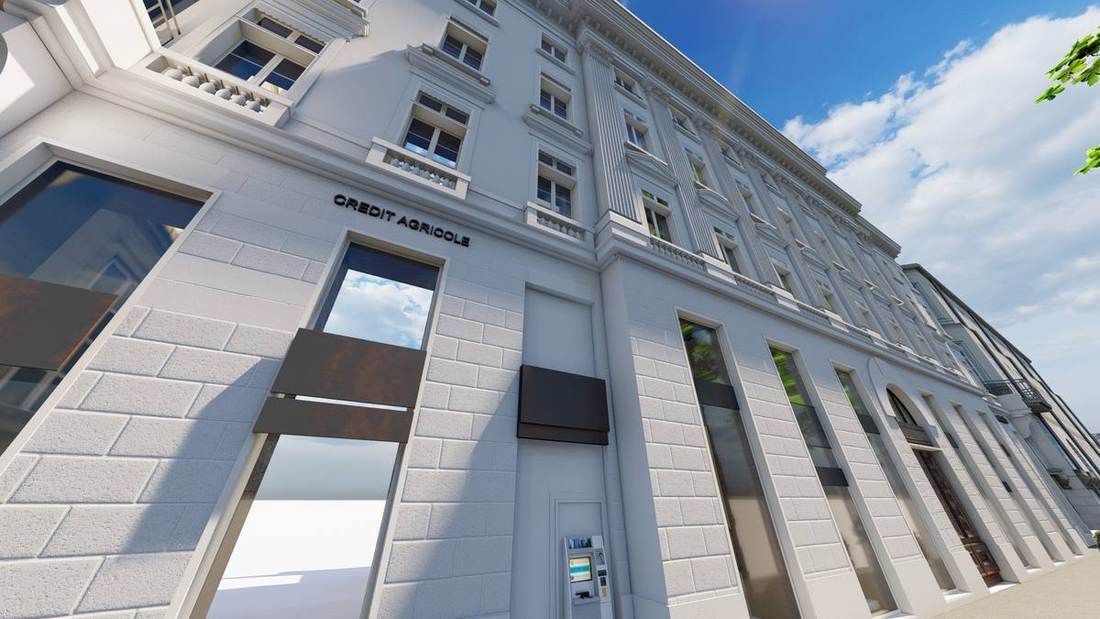

Immeuble Harmonie Mutuelle

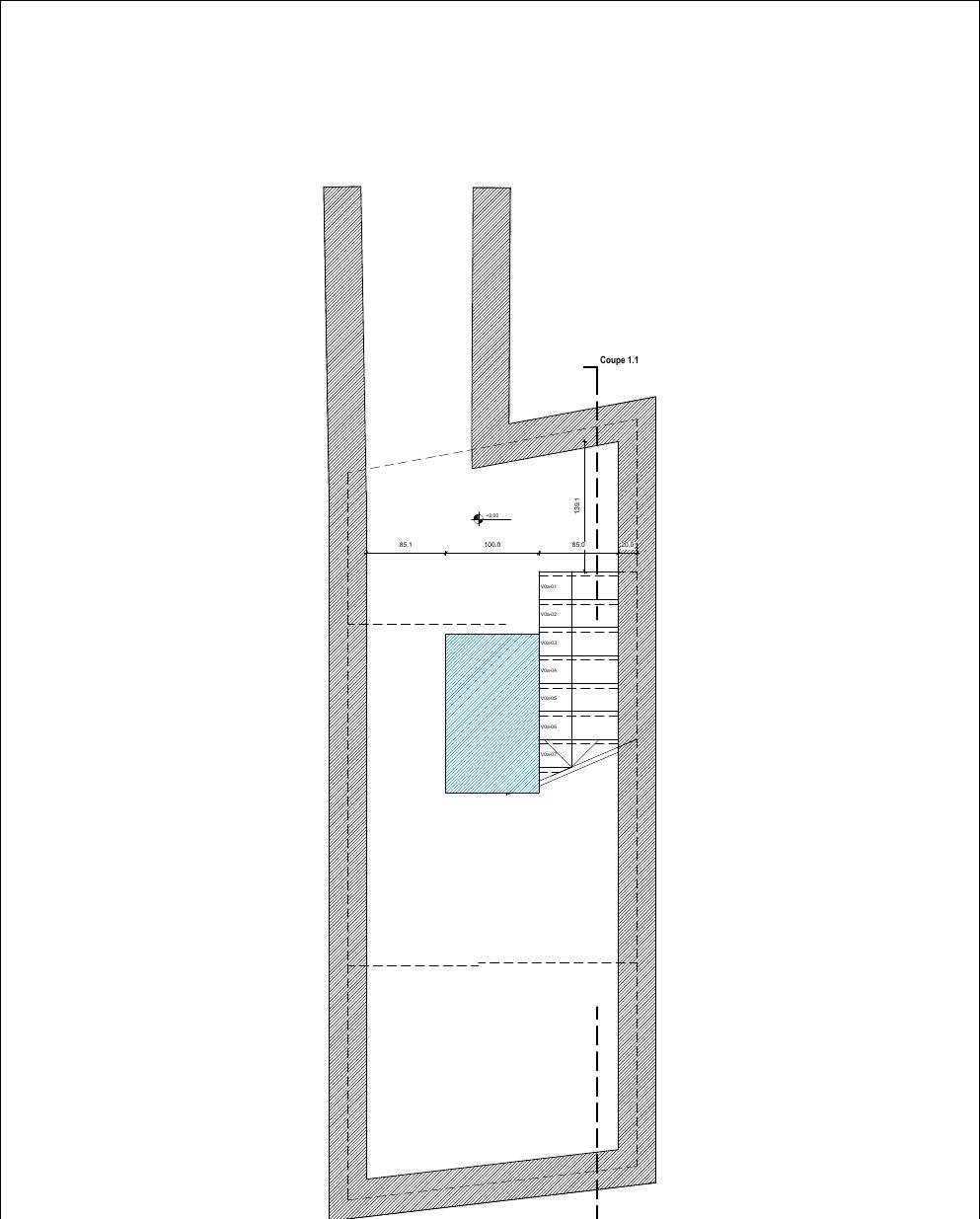

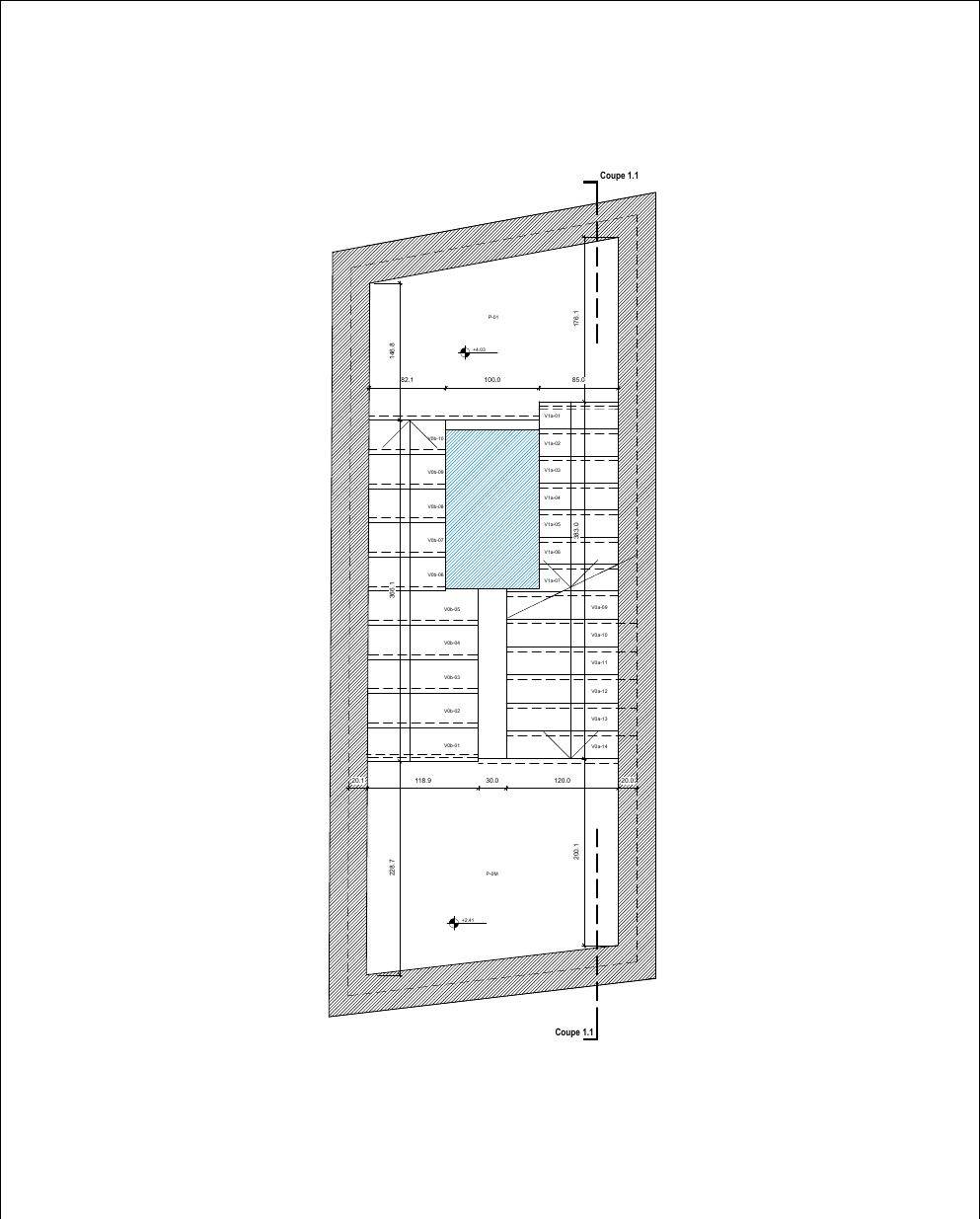

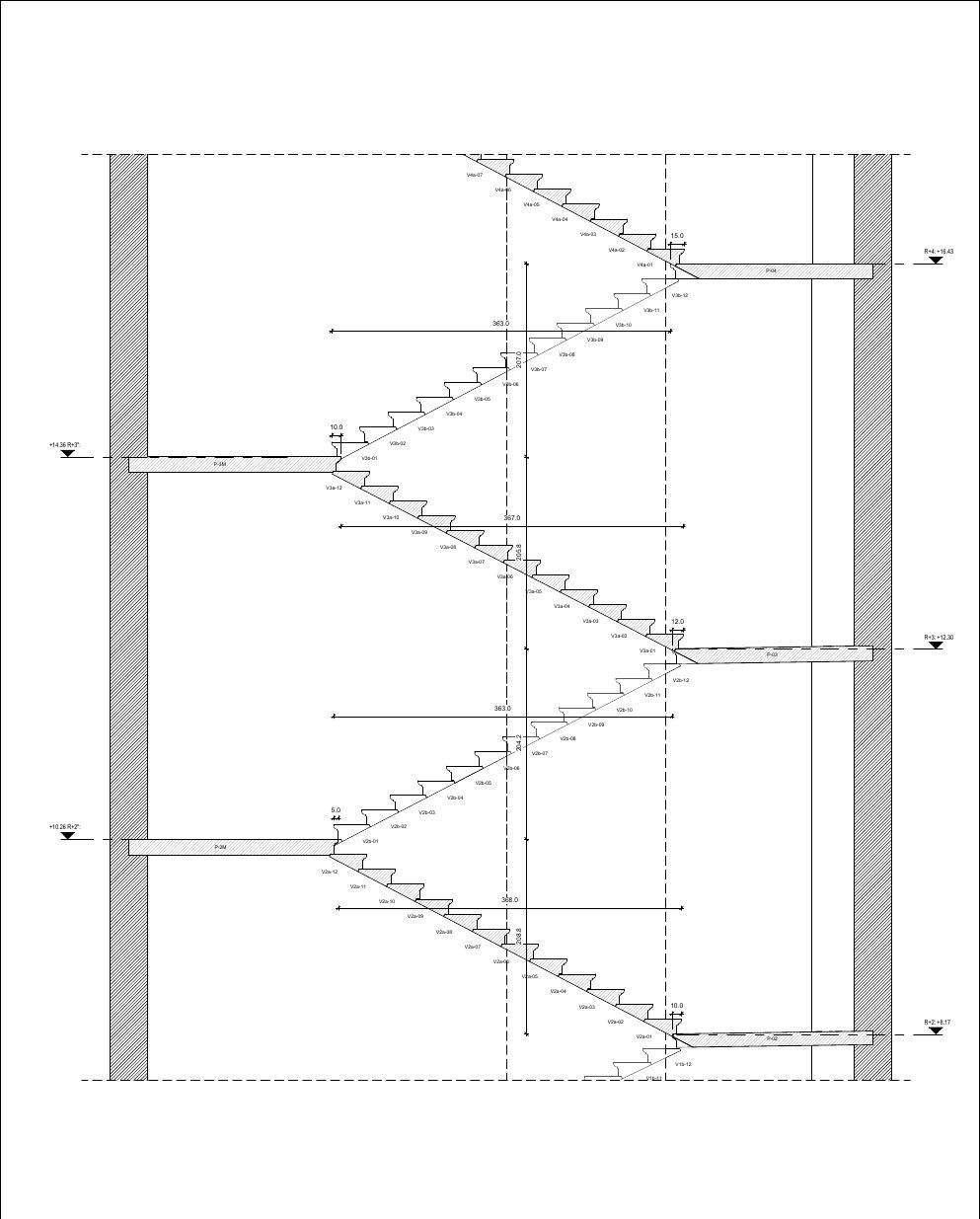

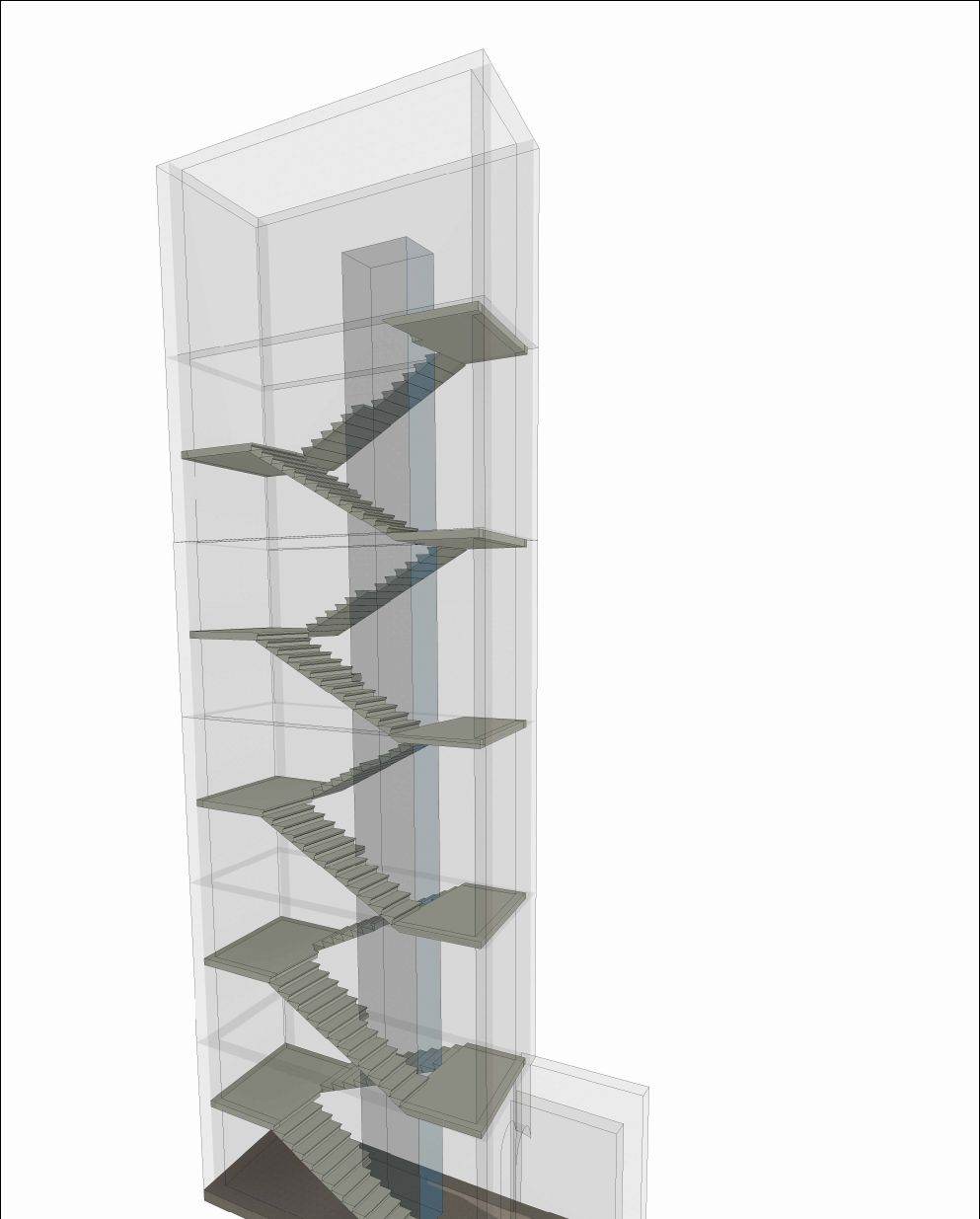

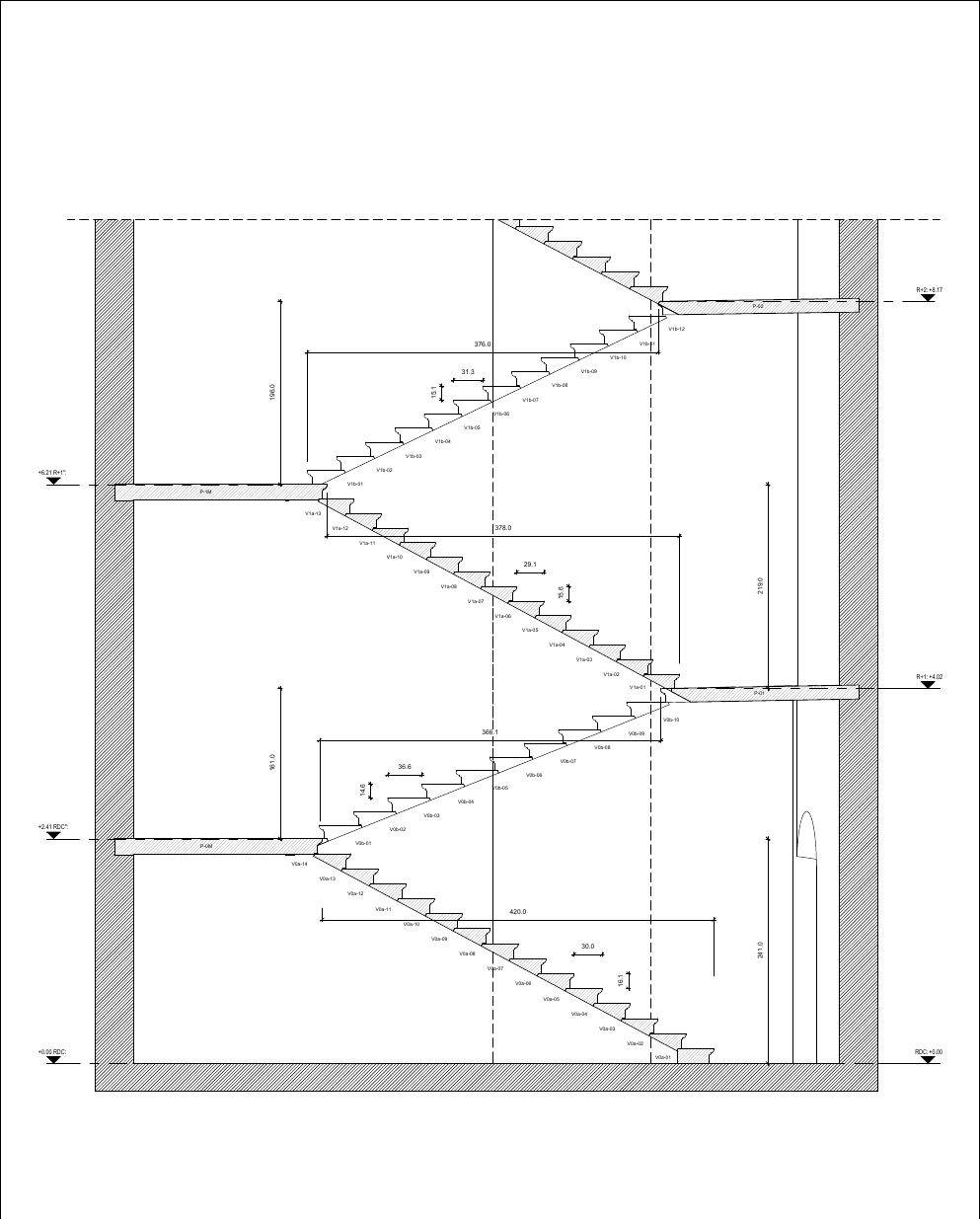

Escalier, Croix-Rousse
Lyon
Une entité dédiée au BIM
BIM Republic accompagne les équipes de maîtrise d'œuvre, les maîtres d'ouvrage et les entreprises industrielles ou du bâtiment dans la mise en œuvre du BIM, de la modélisation à la coordination de chantier.
La modélisation elle-même est assurée par des architectes et des ingénieurs fluides, tous experts BIM. Cette double compétence métier garantit des maquettes exploitables bien au-delà de la phase de conception.
Le relevé scanner 3D est confié à notre partenaire Groupe LEXIMPACT : vous gardez un seul interlocuteur, du relevé sur site au livrable.
Depuis 2018, BIM Republic a répondu à des défis techniques de toute nature : relever un bâtiment occupé sans interrompre son activité, fiabiliser l'existant avant les études d'une réhabilitation lourde, préparer l'implantation de nouvelles machines dans une usine en fonctionnement, constituer le jumeau numérique d'un ouvrage pour son exploitation, coordonner les réseaux en phase d'exécution ou contrôler des façades au millimètre avant la préfabrication de leurs panneaux.
Et parfois des demandes plus singulières : le relevé d'un orgue de cathédrale, la découpe numérique de marches en pierre à partir d'un nuage de points, ou la détection d'un écart de 30 cm entre une maquette structure et la réalité d'un chantier avant travaux.
Un projet à cadrer ?
Indiquez la typologie, la surface, les données disponibles (nuage de points ou plans) et les livrables attendus. Réponse sous 48 h.
Demander un devis
